Erdungsklemmen EFB Elektronik K3930V2N Grün Gelb Kupfer Stahl

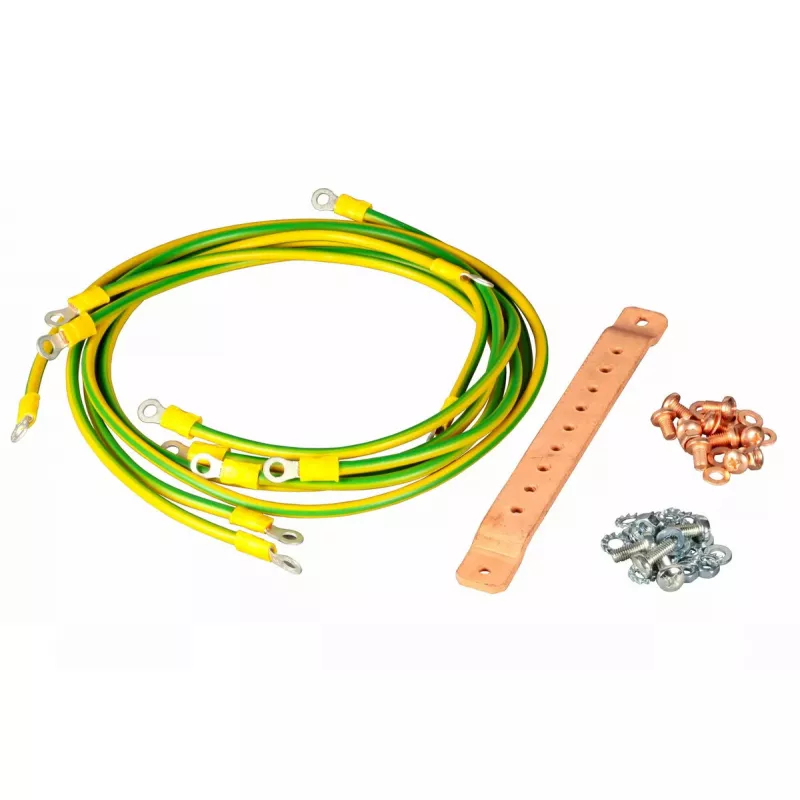

Erdungsklemmen EFB Elektronik K3930V2N Grün Gelb Kupfer Stahl sind für die Montage in 19"-Wandgehäusen konzipiert und bieten einen zuverlässigen Erdungspunkt für elektrische Installationen. Das Set kombiniert eine verkupferte Stahl-Erdungsschiene mit Befestigungselementen und mehreren Erdungskabeln in grün-gelber Isolierung zur standardisierten Kennzeichnung.

Vorteile

Das Set enthält eine Erdungsschiene mit neun Anschlusspunkten, Schrauben mit Unterlegscheiben für jeden Anschluss, M5-Muttern und mehrere vorkonfektionierte Erdungskabel, was die Installation in wandmontierten 19"-Gehäusen vereinfacht. Die Verkupferung der Stahlschiene verbessert die Leitfähigkeit und Korrosionsbeständigkeit, während die grün-gelb isolierten Kabel den gängigen Farbkennzeichnungsnormen für Schutzleiter entsprechen.

Geeignet für

• Montage in 19"-Wandgehäusen und kleinen Elektroverteilern
• Schaffung eines gemeinsamen Erdungspunkts für Geräteschränke
• Industrielle und gewerbliche Elektroinstallationen, die einen dedizierten PE-Anschluss erfordern

Technische Daten

• Anschlusspunkte: 9
• Kabel: 6 Erdungskabel H07V-K, 1 Kabel 6 mm² grün/gelb mit M5-Ringkabelschuhen an beiden Enden
• Kabellängen: 2 × 390 mm, 2 × 580 mm, 1 × 670 mm, 1 × 800 mm
• Befestigungselemente: 9 × Schrauben mit Unterlegscheiben, 2 × M5-Muttern
• Material: Stahl (verkupfert)
• Montage: für 19"-Wandgehäuse

Verwendung

Befestigen Sie die verkupferte Erdungsschiene im 19"-Wandgehäuse an der vorgesehenen Montageposition. Sichern Sie die Erdungsschiene mit den mitgelieferten Schrauben und M5-Muttern. Schließen Sie die Schutzleiter mit den mitgelieferten Ringkabelschuhen an die Schiene an und ziehen Sie jede Verbindung fest an. Verwenden Sie die beiliegenden grün-gelben H07V-K-Kabel als interne Erdungsverbindungen, wo erforderlich, und verbinden Sie das 6 mm²-Kabel mit dem Hauptschutzleiteranschluss.

Empfehlungen

Überprüfen Sie die örtlichen Elektrovorschriften und stellen Sie sicher, dass alle Anschlüsse bei freigeschalteter Spannung vorgenommen werden. Ziehen Sie die Befestigungselemente mit den vom Hersteller oder projektspezifisch vorgegebenen Drehmomenten an und führen Sie nach der Installation Durchgangs- und Erdungswiderstandsmessungen durch.
