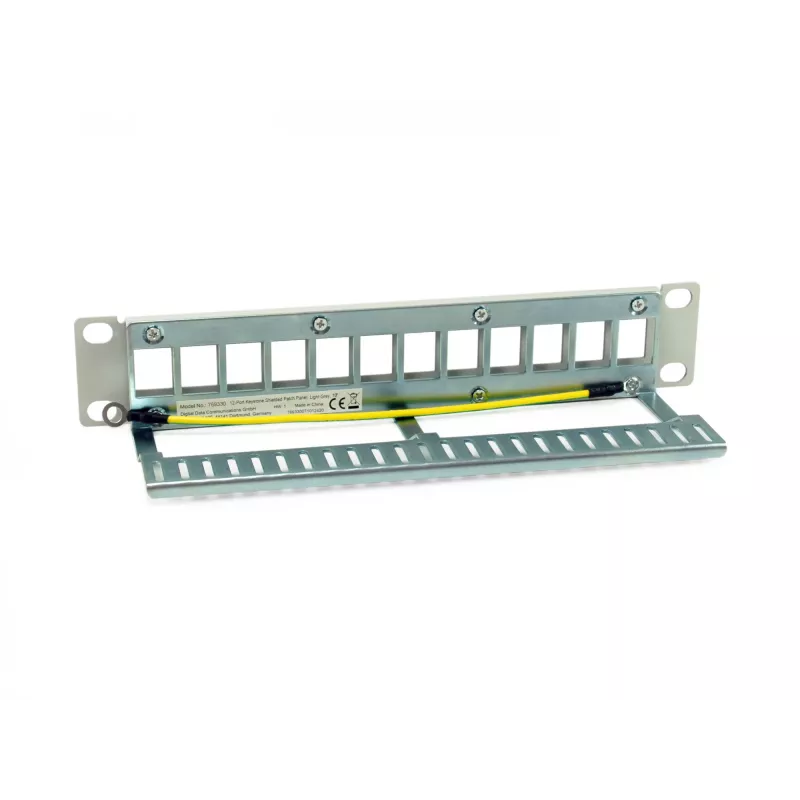

Equip 769330 Patchpanel 1U

Das Equip 769330 ist ein 1U-Rackmount-Patchpanel aus robustem Metall, das mit Keystone-Steckverbindern für eine flexible Portkonfiguration ausgestattet ist. Dieses graue Patchpanel wurde für die Kabelorganisation und Netzwerkverwaltung entwickelt und misst 254 mm in der Breite, 79,8 mm in der Höhe und 44,5 mm in der Tiefe. Es bietet 12 Keystone-Ports und entspricht den RoHS-Richtlinien und bietet eine kompakte, standardisierte Lösung für die strukturierte Verkabelung in Serverräumen, Netzwerkschränken und Telekommunikationsgestellen.

Vorteile

Die Metallkonstruktion sorgt für mechanische Stabilität und langfristige Langlebigkeit, während das Keystone-Steckverbinderformat das einfache Einsetzen und Austauschen von Modulen ermöglicht, ohne das Panel zu verändern. Der 1U-Formfaktor passt in standardmäßige 19-Zoll-Gestelle und die kompakte Tiefe reduziert den Platzbedarf in Schränken. Die RoHS-Konformität bestätigt, dass das Produkt gängigen Umwelt- und Sicherheitsvorschriften entspricht.

Geeignet für

• Organisieren der horizontalen und vertikalen Netzwerkverkabelung in Serverräumen
• Einbau in 19-Zoll-Netzwerkgestelle und -Schränke
• Einsatzfälle, die modulare Keystone-Buchsen erfordern (Sprache, Daten oder Multimedia).

Wichtige Spezifikationen

• Marke: EQUIP
• Modell/MPN: 769330
• EAN: 4015867237540
• Formfaktor: 1U Rackmount
• Anzahl der Ports: 12 Keystone-Ports
• Material: Metall
• Farbe: Grau
• Abmessungen (B × H × T): 254 mm × 79,8 mm × 44,5 mm
• Gewicht: 0,28 kg
• Normen: RoHS-konform

Verwendung

Installieren Sie das Patchpanel in einem standardmäßigen 19-Zoll-Gestell, das eine Höheneinheit belegt, und befestigen Sie es mit geeigneten Rack-Schrauben. Setzen Sie kompatible Keystone-Buchsen gemäß Ihrem Verkabelungsplan in die Ports des Panels ein und terminieren und testen Sie jedes Kabel nach Standard-Verdrahtungsschemata (z. B. T568A oder T568B für Ethernet). Beschriften Sie die Ports nach Bedarf, um eine klare Identifizierung zu gewährleisten, und verlegen Sie die Kabel so, dass übermäßige Biegeradien oder Belastungen vermieden werden.

Empfehlungen

Verwenden Sie das Equip 769330 mit handelsüblichen Keystone-Buchsen und beachten Sie die Best Practices für die Rackmontage: Sorgen Sie für eine ordentliche Kabelverwaltung, vermeiden Sie ein zu starkes Anziehen der Schrauben und führen Sie nach der Terminierung Durchgangs- und Leistungstests durch. Reservieren Sie bei gemischten Diensten separate Ports oder Portgruppen für Sprache, Daten und Multimedia, um die Fehlersuche und Wartung zu vereinfachen.
