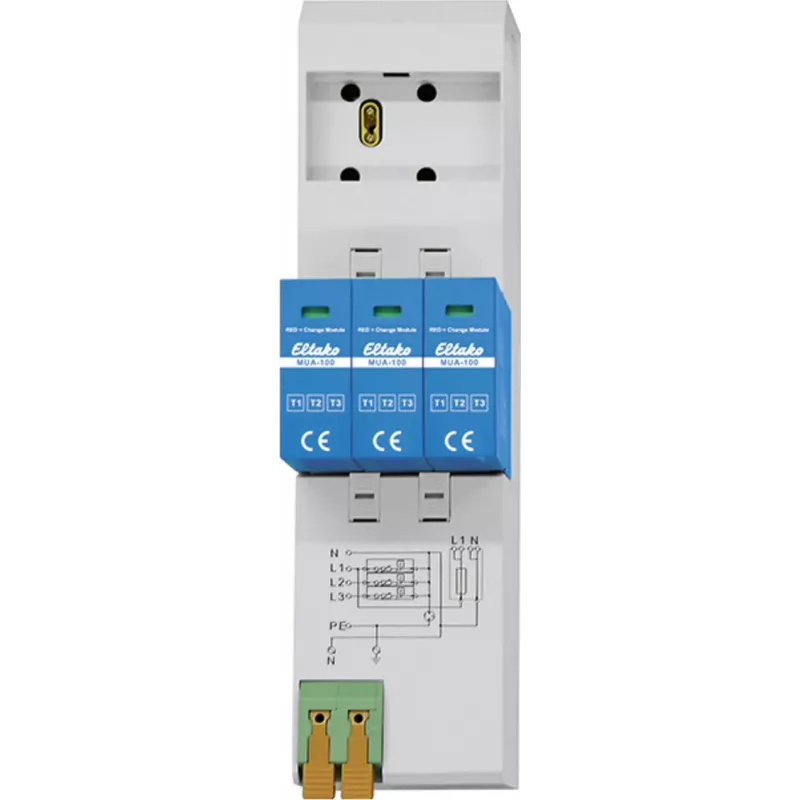

Eltako MUA-100 Modularer Überspannungsableiter Typ 1+2+3, 4-polig, 12,5 kA Impulsstrom, DIN-Schiene

Mit einem Gesamtimpulsstrom von 50 kA (10/350 µs) und einem Schutzpegel unter 1,5 kV bietet der Eltako MUA-100 kompromisslosen Schutz gegen transiente Überspannungen in Niederspannungs-Verteilnetzen. Dieser modulare Überspannungsableiter vereint Typ 1, 2 und 3 Schutz in einem einzigen 4-poligen Gerät und ist ideal für Installationen, bei denen Platz und Zuverlässigkeit entscheidend sind.

Überblick

Der Eltako MUA-100 (Modell 28380000) ist ein kombinierter Blitz- und Überspannungsableiter für TN-S-, TT- und TN-C-Netze. Er bietet robusten Schutz für 230/400 V AC-Installationen mit einem Nennableitstoßstrom von 20 kA (8/20 µs) pro Pol und einem Impulsstrom von 12,5 kA (10/350 µs) pro Pol. Das Gerät ist für die Hutschienenmontage (35 mm) ausgelegt, belegt nur 4 TE (72 mm) Breite und verfügt über eine visuelle Statusanzeige zur schnellen Fehlererkennung.

Was hervorsticht

• Kombinierter Typ 1+2+3-Schutz in einem kompakten Modul
• Hohe Impulsstromfestigkeit: 12,5 kA pro Pol (10/350 µs)
• Niedriger Schutzpegel (< 1,5 kV) für empfindliche Geräte
• Schnelle Ansprechzeit unter 25 ns
• Weiter Betriebstemperaturbereich von -40 °C bis +80 °C
• Visuelle Grün/Rot-Statusanzeige für einfache Überwachung

Technische Details

• Schutztyp: Kombinierter Ableiter Typ 1+2+3
• Netzsysteme: TN-S, TT, TN-C
• Nennspannung (Un): 230/400 V AC
• Maximale Dauerbetriebsspannung (Uc): 280 V AC
• Nennableitstoßstrom (In): 20 kA (8/20 µs) pro Pol
• Impulsstrom (Iimp): 12,5 kA (10/350 µs) pro Pol
• Gesamtimpulsstrom (Iimp gesamt): 50 kA (10/350 µs)
• Schutzpegel (Up): < 1,5 kV
• Ansprechzeit: < 25 ns
• Polzahl: 4-polig (3P+N)
• Montageart: DIN-Schiene (35 mm)
• Modulbreite: 4 TE (72 mm)
• Kurzschlussfestigkeit (Isccr): 50 kA
• Maximale Vorsicherung: 160 A gG
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Statusanzeige: Visuell (grün/rot)
• Schutzart: IP20

Unser Fazit

Der Eltako MUA-100 ist eine leistungsstarke Überspannungsschutzlösung für anspruchsvolle elektrische Installationen. Seine kombinierte Typ 1+2+3-Klassifizierung, hohe Ableitfähigkeiten und das kompakte Design machen ihn zu einer zuverlässigen Wahl zum Schutz empfindlicher Geräte gegen Blitz- und Schaltüberspannungen.
