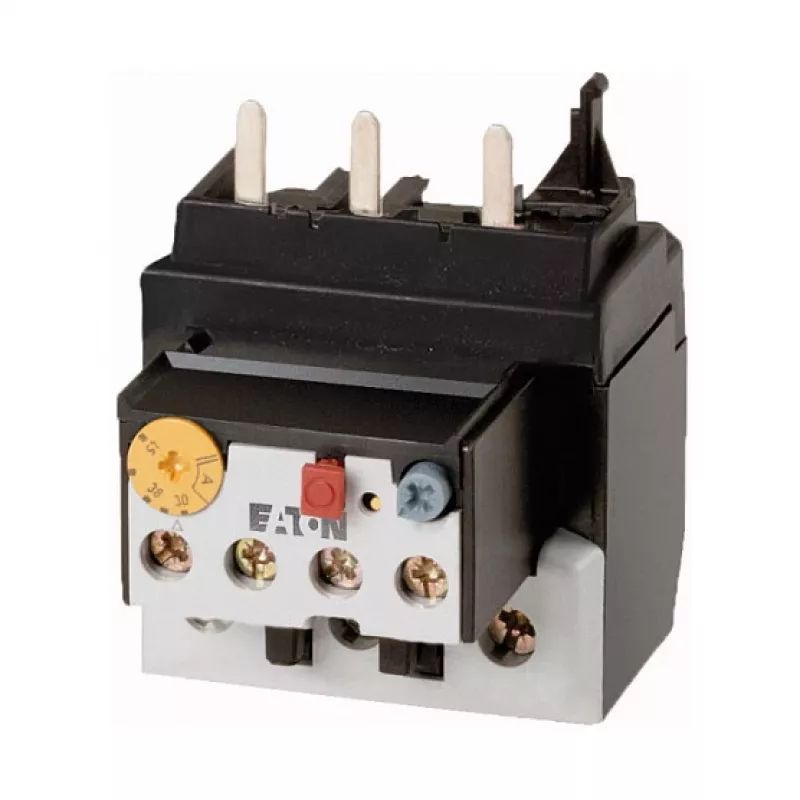

Eaton ZB65-40 Motorschutzrelais 24-40A 1NO+1NC

In einem geschäftigen industriellen Schaltschrank muss ein Wartungstechniker einen Drehstrommotor vor Überlast und Phasenausfall schützen. Das Eaton ZB65-40 Motorschutzrelais bietet zuverlässigen thermischen Überlastschutz für Motoren mit einem Stromeinstellbereich von 24 bis 40 A. Sein kompaktes Design ermöglicht die direkte Montage auf Eaton DILM Schützen, was Platz und Verdrahtungszeit spart.

Wichtige technische Daten

• Stromeinstellbereich: 24 - 40 A
• Kontaktbestückung: 1 NO + 1 NC Hilfskontakte
• Auslöseklasse: 10A
• Überlastauslöser: Thermisch
• Phasenausfallerkennung: Ja
• Rückstellfunktion: Manuell/Automatisch
• Montage: Direkt auf Schütz oder freistehend
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Schutzart: IP20 (Klemmen)
• Umgebungstemperatur im Betrieb: -25 bis +55 °C
• Normenkonformität: IEC/EN 60947-4-1
• Anschlussart: Schraubklemmen
• Bemessungsbetriebsstrom der Hilfskontakte (AC-15, 230V): 1,5 A
• Bemessungsbetriebsstrom der Hilfskontakte (DC-13, 220V): 0,5 A
• Geeignet für Schützserie: Eaton DILM

Warum dieses Produkt wählen

Das ZB65-40 gewährleistet eine lange Lebensdauer des Motors durch präzise Erkennung von Überlast und Phasenausfall. Sein thermischer Auslösemechanismus reagiert auf die tatsächliche Motorerwärmung und bietet so genauen Schutz. Die manuelle/automatische Rückstelloption bietet Flexibilität in verschiedenen Betriebskonfigurationen. Die direkte Montage auf DILM Schützen optimiert die Installation und reduziert den Platzbedarf im Schaltschrank.

Ideale Anwendungsfälle

• Schutz von Drehstrommotoren in Industriemaschinen
• Motorsteuerzentralen (MCCs), die zuverlässigen Überlastschutz benötigen
• Pumpen, Ventilatoren und Förderanlagen mit Motoren von 24-40 A
• Anwendungen, bei denen eine platzsparende Direktmontage auf Schütze bevorzugt wird

Gut zu wissen

Das Relais ist konform mit IEC/EN 60947-4-1 und erfüllt damit internationale Sicherheits- und Leistungsstandards. Der IP20-Klemmenchutz ist für die Installation in geschlossenen Schaltschränken geeignet. Der weite Betriebstemperaturbereich ermöglicht den Einsatz in rauen Umgebungen. Für optimale Leistung kombinieren Sie es mit Eaton DILM Schützen entsprechender Nennwerte.
