Elektrisches Relais ABB CM-PFS.S

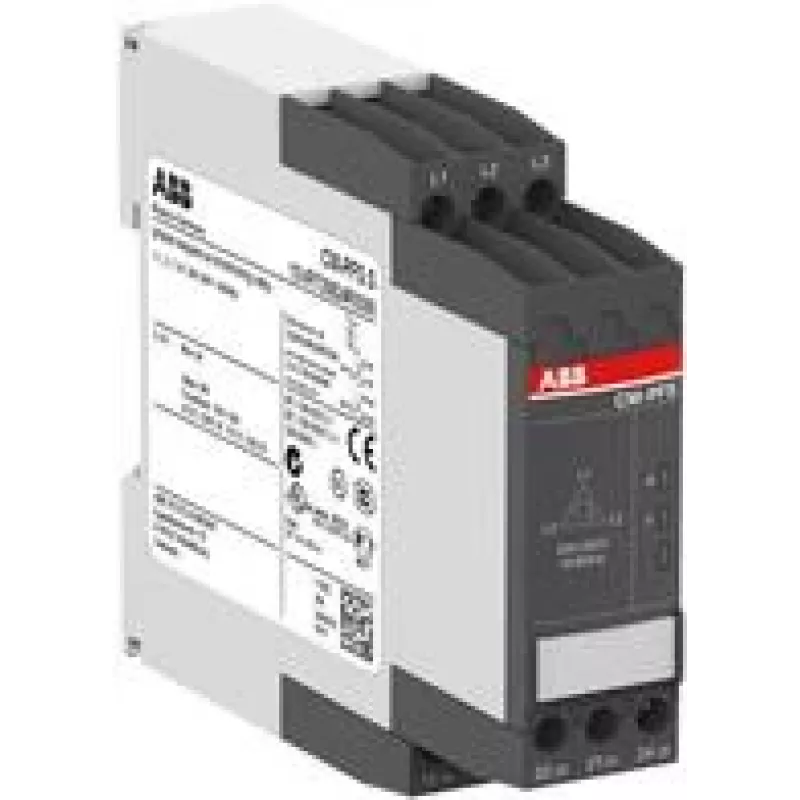

Das ABB CM-PFS.S ist ein kompaktes Dreiphasen-Überwachungsrelais zur Erkennung von Phasenausfall und falscher Phasenfolge in Dreiphasensystemen. Es arbeitet mit einer Bemessungssteuerspeisung / Dreiphasen-Messspannung von 200–500 V AC und bietet einen 2-Wechsler-Ausgang mit Kontakten, die für 250 V / 4 A ausgelegt sind. Das Relais verfügt über feste Schwellwerte, einen Schraubanschluss mit Doppelkammer-Käfigklemmen und kompakten Abmessungen von 22,5 x 103,7 x 85,6 mm und eignet sich daher für den Einbau in Schalttafeln und Verteiler.

Vorteile

Das Gerät bietet eine zuverlässige Überwachung von Phasenausfall und Phasenfolge mit festen Schwellwerteinstellungen, wodurch der Konfigurationsaufwand vor Ort reduziert wird. Die 2-Wechsler-Ausgangskontakte unterstützen das Schalten von Steuerstromkreisen bis 250 V / 4 A. Die kompakte Bauform und die Schraub-Doppelkammer-Käfiganschlussklemmen sorgen für eine sichere Verdrahtung und einfache Montage in Standard-Hutschienengehäusen. Das Produkt wird durch die ABB-Teilenummer 1SVR730824R9300 und die EAN 4016779851947 identifiziert.

Geeignet für

• Schutz von Drehstrommotoren und Kompressoren gegen Phasenausfall oder Phasenumkehr
• Überwachung der eingehenden Drehstromversorgung in Industrie- oder Gewerbeschalttafeln
• Integration in Steuerstromkreise, in denen eine Phasenüberwachung mit festen Schwellwerten erforderlich ist

Technische Daten

• Bemessungssteuer- / Messspannung: 200–500 V AC
• Ausgang: 2 Wechsler (2 Wechselkontakte)
• Kontaktbemessung: 250 V / 4 A
• Überwachte Funktionen: Phasenausfall und Phasenfolge (feste Schwellwerte)
• Anschluss: Schraubklemmen mit Doppelkammer-Käfig
• Abmessungen (B×H×T): 22,5 × 103,7 × 85,6 mm
• Gewicht: 127 g
• Hersteller / MPN: ABB, 1SVR730824R9300
• EAN: 4016779851947

Verwendung

Montieren Sie das CM-PFS.S auf einer Standard-Hutschiene im Schaltschrank und verdrahten Sie die Drehstromversorgung mit den dafür vorgesehenen Messklemmen gemäß dem Anschlussplan in der Produktdokumentation. Schließen Sie die Last oder den Steuerstromkreis an die 2-Wechsler-Kontakte an und beachten Sie dabei die maximale Kontaktbelastung von 250 V / 4 A. Nach dem Einschalten überwacht das Relais automatisch die Phasenanwesenheit und -folge anhand der festen Schwellwerte; eine Benutzereinstellung der Schwellwerte ist nicht erforderlich.

Empfehlungen

Verwenden Sie das Relais in Installationen, bei denen eine Phasenüberwachung mit festen Schwellwerten akzeptabel ist. Stellen Sie sicher, dass Schütze oder nachgeschaltete Geräte die Kontaktbemessung nicht überschreiten, und beachten Sie die geltenden elektrischen Sicherheitsnormen bei Installation und Wartung.
