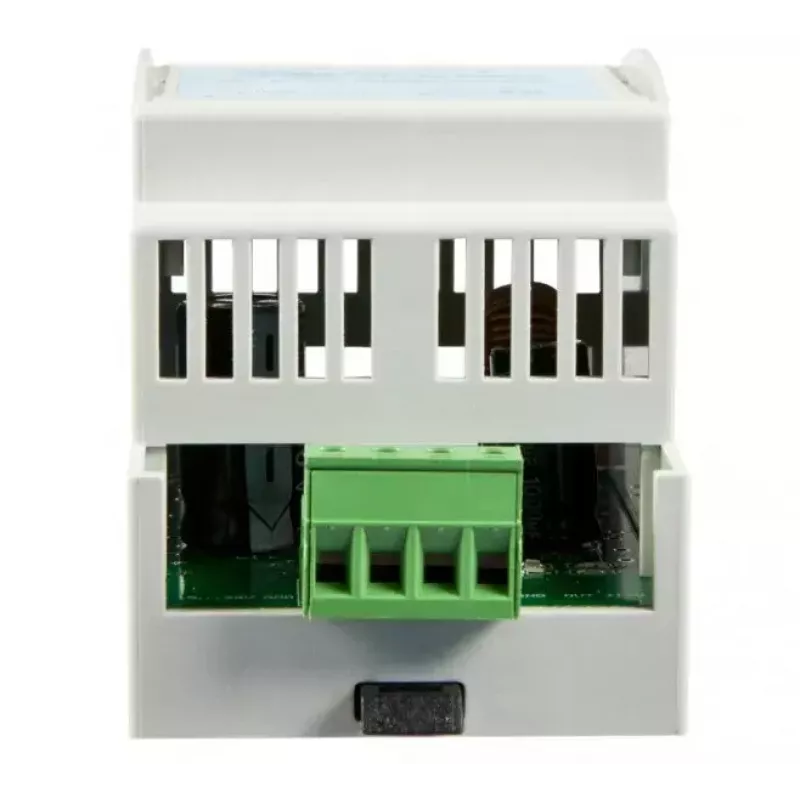

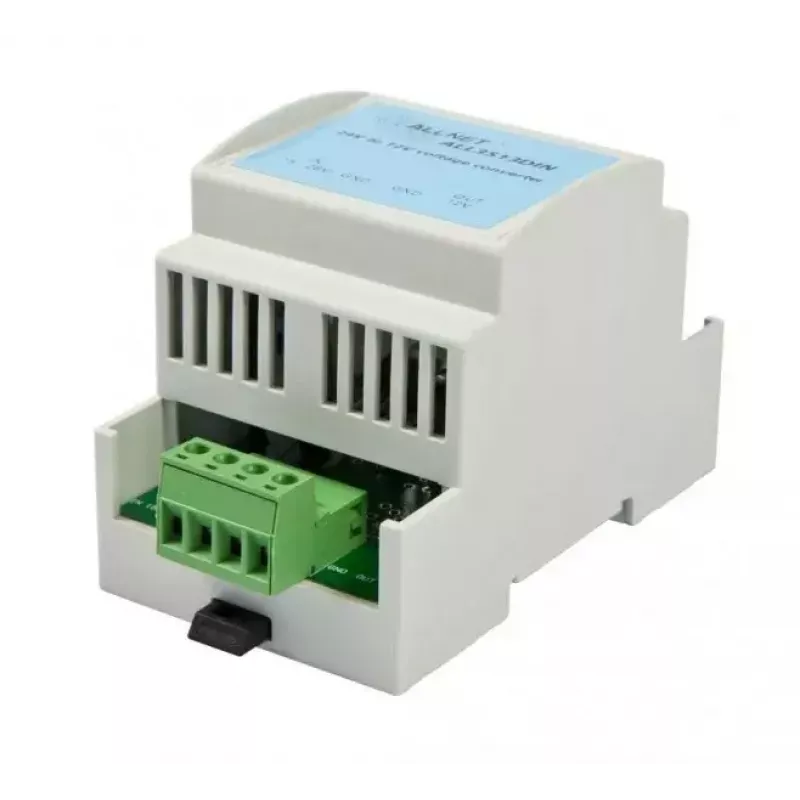

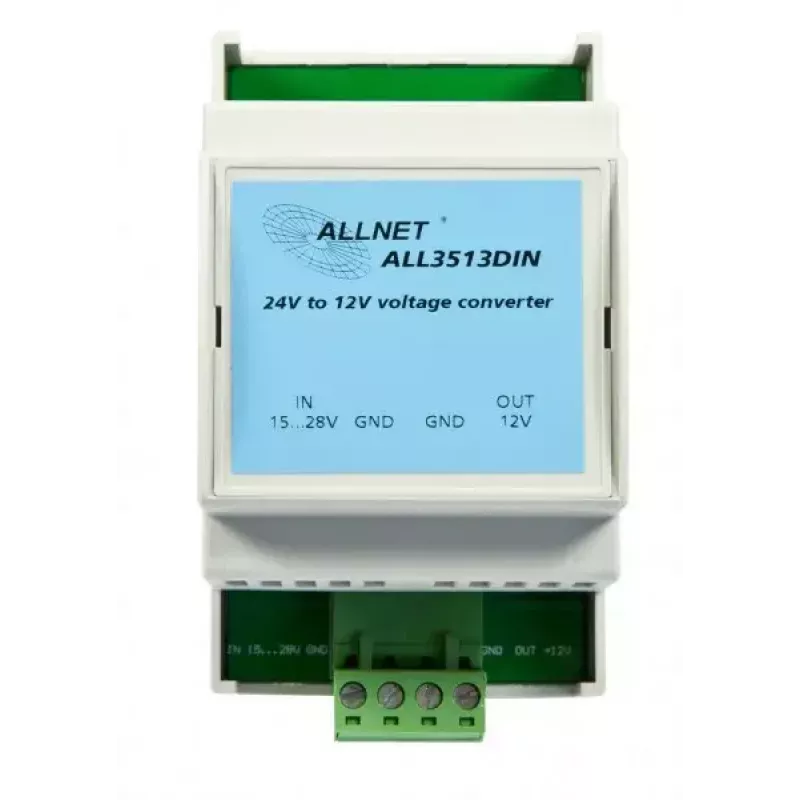

Elektrischer Wandler ALLNET ALL3513

Der elektrische Wandler ALLNET ALL3513 ist ein kompakter DC-DC-Wandler, der eine stabile 12-V-Ausgangsspannung aus einem weiten DC-Eingangsspannungsbereich von 15–35 V liefert. Seine geringe Grundfläche und die unkomplizierten elektrischen Eigenschaften machen ihn geeignet für die Integration in Steuerungssysteme, Messgeräte und kleine Elektronikprojekte, die eine feste 12-V-Versorgung benötigen. Der Wandler liefert einen kontinuierlichen Ausgangsstrom von 0,2 mA und ist auf Langlebigkeit und gleichmäßige Spannungsregelung unter typischen Betriebsbedingungen ausgelegt.

Vorteile

Der Wandler bietet ein weites Eingangsspannungsfenster, das gängige DC-Versorgungsbereiche abdeckt und den Bedarf an zusätzlichen Regelstufen reduziert. Seine stabile 12-V-Ausgangsspannung vereinfacht das Stromversorgungsdesign für Geräte und Sensoren, die diese Nennspannung benötigen. Die kompakte Größe des Geräts ermöglicht den Einbau in beengten Gehäusen, und die auf Zuverlässigkeit ausgelegte Konstruktion unterstützt den langfristigen Einsatz in üblichen Innenraum-Elektronikaufbauten.

Geeignet für

• Steuerelektronik mit geringem Stromverbrauch und Sensormodule
• Eingebettete Systeme und kleine Automatisierungsgeräte
• Prototyping und Elektronikentwicklung, wo eine stabile 12-V-Schiene erforderlich ist
• Versorgung von Hilfsschaltungen in industriellen Schaltschränken

Wichtige Spezifikationen

• Eingangsspannungsbereich: 15–35 V DC
• Ausgangsspannung: 12 V DC
• Ausgangsstrom: 0,2 mA (kontinuierlich)
• Formfaktor: kompaktes Modul, geeignet für die Integration in Gehäuse
• Verwendungszweck: Festspannungswandlung für Anwendungen mit geringem Strom

So verwenden Sie ihn

Schließen Sie den Eingang des Wandlers unter Beachtung der korrekten Polarität an eine Gleichstromquelle innerhalb des angegebenen Bereichs von 15–35 V an. Verbinden Sie den 12-V-Ausgang mit der Last, die die feste Spannung benötigt, und stellen Sie sicher, dass die angeschlossene Last den Nennausgangsstrom von 0,2 mA nicht überschreitet. Überprüfen Sie die Anschlüsse, bevor Sie das System in Betrieb nehmen, und lassen Sie den Wandler innerhalb seiner empfohlenen thermischen und Installationsbedingungen arbeiten, um die Regelungsleistung aufrechtzuerhalten.

Empfehlungen

Verwenden Sie kurze, gut isolierte Leitungen, um den Spannungsabfall an den Ein- und Ausgangsleitungen zu minimieren. Installieren Sie den Wandler in einem ausreichend belüfteten Gehäuse und setzen Sie ihn keiner übermäßigen Hitze oder Feuchtigkeit aus. Überprüfen Sie bei Anwendungen, die nahe der Stromgrenze liegen, das thermische Verhalten im typischen Betrieb und ziehen Sie die Verwendung eines Wandlers mit höherem Strom in Betracht, wenn die Dauerlasten den angegebenen Ausgang überschreiten könnten.
