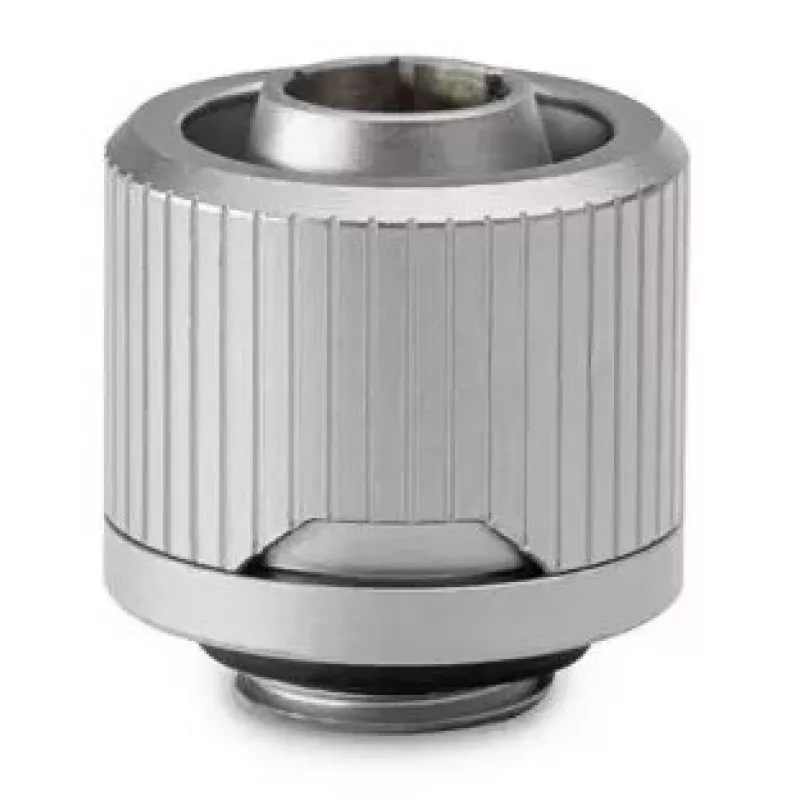

EK Water Blocks STC 10/16 Anschlussstück

Die EK-Quantum Torque STC 10/16 Anschlussstücke sind minimalistische Kompressionsanschlüsse für flexible 10/16 mm (ID/OD) Schläuche wie PVC, EPDM, Norprene, Silikon und andere kompatible Weichschläuche. Hergestellt aus CNC-gefrästem Messing mit Satin-Titan-Finish verwenden der Anschluss und der Kompressionsring Gummi-O-Ringe zur Abdichtung. Die Anschlüsse sind kompatibel mit Produkten der EK-Quantum-Serie und anderen Flüssigkeitskühlungskomponenten von EK Water Blocks. Ästhetische Farbringe sind separat erhältlich und werden unter dem Kompressionsring auf den Anschluss geschraubt.

Vorteile

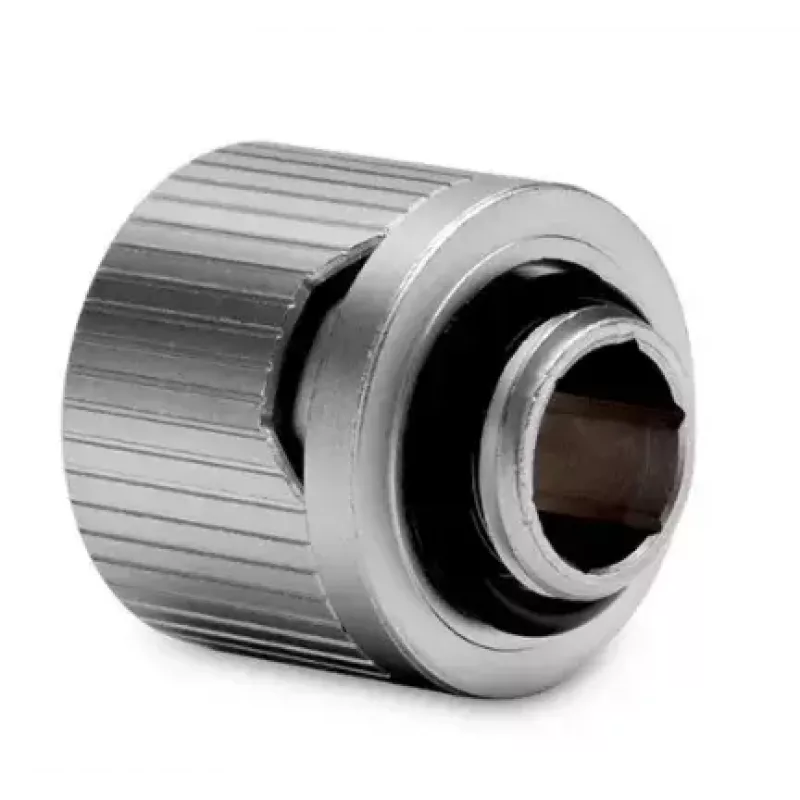

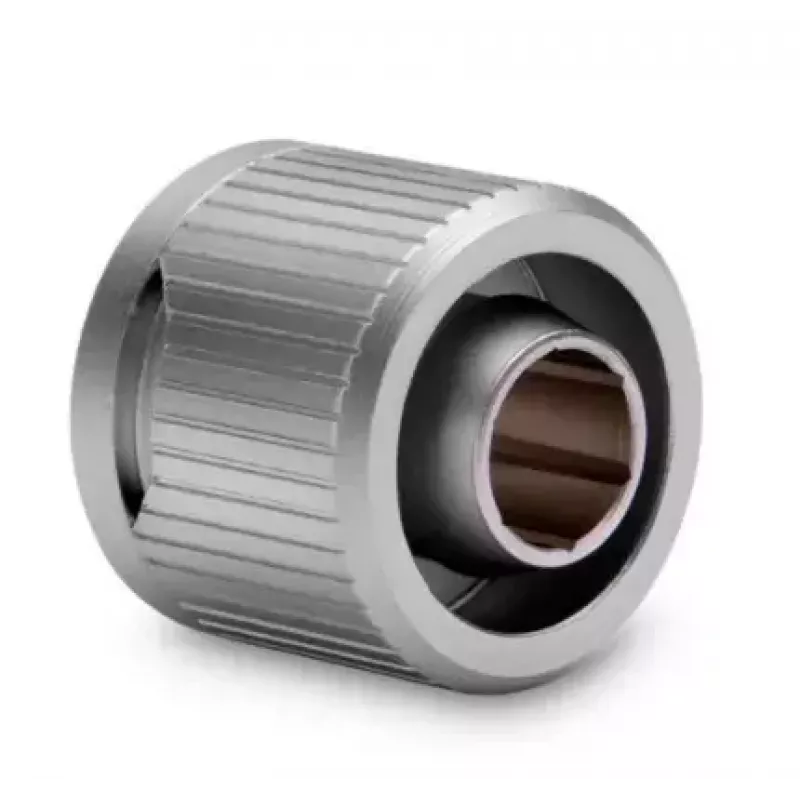

Das Design bietet ein unauffälliges, markenfreies Erscheinungsbild und einen zuverlässigen Kompressionsmechanismus, der die Schlauchwand unter dem Sicherungsring festklemmt, um zu verhindern, dass der Schlauch vom Stutzen abgezogen wird. Rillen an der Außenseite des Rings erleichtern das Handfestziehen, und der Kompressionsring verfügt über Aussparungen, die optionale farbige Ästhetikringe sichtbar machen. Die Innenseite des Stutzens enthält eine 8-mm-Innensechskantaufnahme, um die Montage zu erleichtern und Verletzungen der Fingerspitzen beim Anbringen des Anschlusses zu vermeiden. Teile mit Satin-Finish sind innen nicht lackiert, um potenzielle Verunreinigungen im Kreislauf zu minimieren.

Geeignet für

• Benutzerdefinierte PC-Flüssigkeitskühlkreisläufe mit flexiblen 10/16 mm (ID/OD) Schläuchen

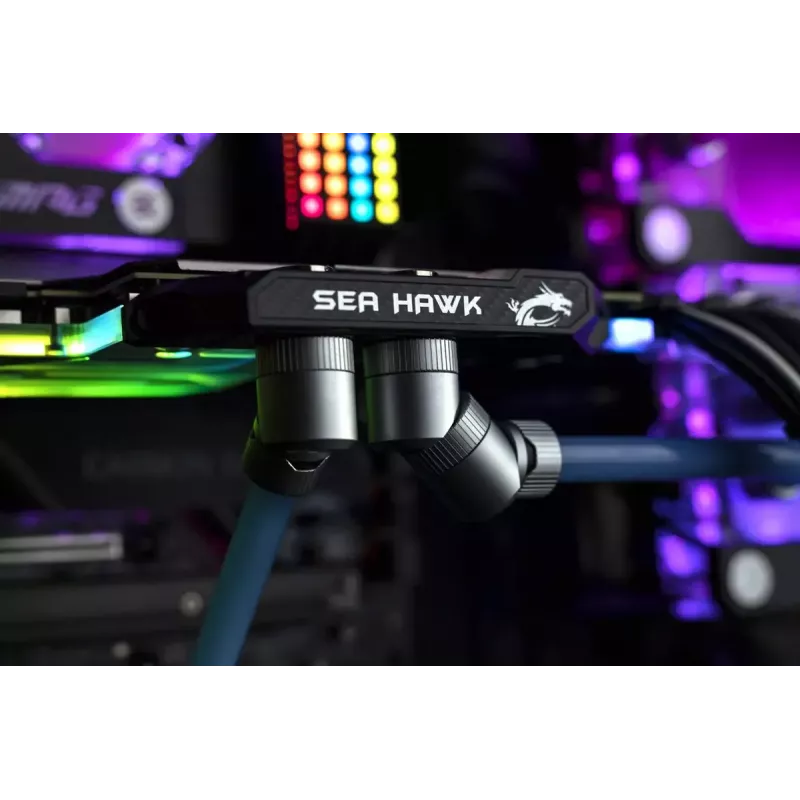

• Verbindungen zwischen Radiatoren, Pumpen, Ausgleichsbehältern und Wasserkühlern, die mit EK-Anschlüssen kompatibel sind
• Systemaufbauten, bei denen eine minimalistische, metallische Ästhetik gewünscht wird

Wichtige Spezifikationen

• Marke: EK Water Blocks
• Modell: EK-Quantum Torque STC 10/16
• Materialien: CNC-gefrästes Messing, Gummi-O-Ringe
• Finish: Satin-Titan (außen)
• Schlauchkompatibilität: 10/16 mm (ID/OD) Weichschläuche (PVC, EPDM, Norprene, Silikon usw.)
• Höhe: 19 mm
• Außendurchmesser: 23 mm
• Stutzen-Innensechskant: 8 mm
• MPN/EAN: 3831109823859

Anwendung

Schieben Sie den optionalen ästhetischen Ring auf den Anschluss (separat erhältlich), bevor Sie den Kompressionsring anbringen. Führen Sie den kompatiblen 10/16 mm Weichschlauch so weit auf den Stutzen, bis er an der Anschlussschulter anliegt. Setzen Sie den Kompressionsring über den Schlauch und ziehen Sie ihn handfest an, bis der Sicherungsring die Schlauchwand darunter zusammendrückt. Zur endgültigen Befestigung stecken Sie einen 8-mm-Innensechskantschlüssel in die Sechskantaufnahme im Stutzen, um Fingerverletzungen zu vermeiden; ziehen Sie ohne übermäßige Kraft an, um Beschädigungen des Anschlusses oder benachbarter Komponenten zu vermeiden.

Empfehlungen

Verwenden Sie beim Anziehen mit einem 8-mm-Innensechskantschlüssel kein übermäßiges Drehmoment. Verwenden Sie nur kompatible Weichschlauchtypen und überprüfen Sie die Dichtungen nach der Installation auf Dichtheit. Ästhetische Ringe sind separat erhältlich; stellen Sie sicher, dass sie bei Bedarf vor dem Kompressionsring installiert werden.
