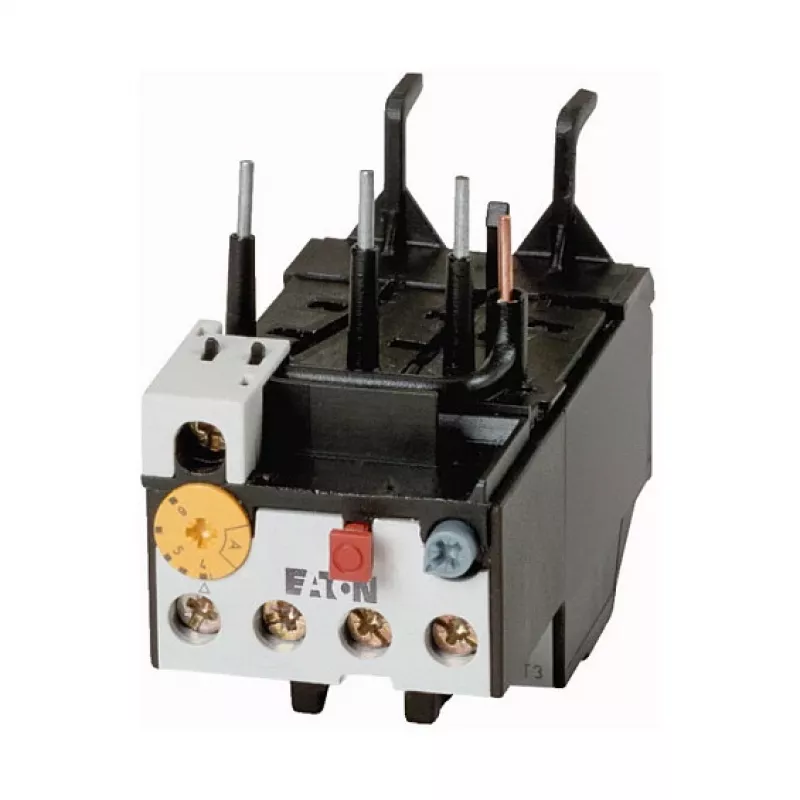

EATON ZB32-10 Thermisches Überlastrelais 6,3-10 A 690 V AC Motorschutz für DILM17-DILM32

Der Schutz von Motoren vor Überlast und Phasenausfall ist für einen zuverlässigen Betrieb unerlässlich. Das thermische Überlastrelais EATON ZB32-10 ist für die direkte Montage auf die Schütze DILM17, DILM25 und DILM32 ausgelegt und bietet präzisen Schutz im Einstellbereich von 6,3 bis 10 A. Mit Auslöseklasse 10A und temperaturkompensiertem Design reagiert es auch unter anspruchsvollen Bedingungen schnell und zuverlässig.

Highlights

• Stromeinstellbereich 6,3 - 10 A mit gut ablesbarer Skala
• Auslöseklasse 10A für schnellen Schutz ohne Fehlauslösungen
• 3-polige thermische Überlastungserkennung, phasenausfallempfindlich
• Hilfskontakte: 1 Schließer (NO) + 1 Öffner (NC)
• Direkte Montage auf Eaton Schütze DILM17, DILM25, DILM32
• Manueller oder automatischer Reset, wählbar über Schalter
• Bemessungsbetriebsspannung 690 V AC; Bemessungsisolationsspannung 690 V AC
• Bemessungsstoßspannungsfestigkeit 6 kV gemäß IEC/EN 60947
• Temperaturkompensation von -25 °C bis +55 °C
• Schutzart IP20, Schraubklemmen für sichere Verdrahtung

Im täglichen Einsatz

Die Installation ist unkompliziert: Das Relais wird direkt auf das Schütz aufgerastet, sodass separate Montageteile entfallen. Drehen Sie den Einstellknopf, um den Vollaststrom Ihres Motors einzustellen. Während des Betriebs misst das Relais kontinuierlich die thermische Belastung und löst bei Überlast das Schütz aus. Der integrierte Phasenausfallschutz bietet eine zusätzliche Sicherheitsebene. Der wählbare Reset-Modus ermöglicht nach einem Fehler entweder eine manuelle Quittierung oder einen automatischen Reset für den Fernbetrieb.

Technische Daten im Überblick

• Produkttyp: Thermisches Überlastrelais
• Einstellbereich: 6,3 - 10 A
• Auslöseklasse: Klasse 10A
• Polzahl: 3
• Hilfskontakte: 1 NO + 1 NC
• Kompatibilität: Eaton DILM17, DILM25, DILM32
• Montage: Direkt auf Schütz
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Bemessungsisolationsspannung (Ui): 690 V AC
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Temperaturkompensation: -25 bis +55 °C
• Reset-Funktion: Manuell/Automatisch wählbar
• Schutzart: IP20
• Phasenausfallempfindlichkeit: Ja
• Klemmentyp: Schraubklemmen
• Normen: IEC/EN 60947-4-1, IEC/EN 60947-5-1

Abschließender Hinweis

Das EATON ZB32-10 (Bestellnummer 278451) ist ein originales Eaton-Bauteil für Motorstarter-Anwendungen. Überprüfen Sie vor der Installation immer, ob der Einstellbereich zum Motorvollaststrom passt. Dieses Relais ist kein direkter Ersatz für ältere ZB32-6 oder andere Modelle, ohne die Kompatibilität zu prüfen.
