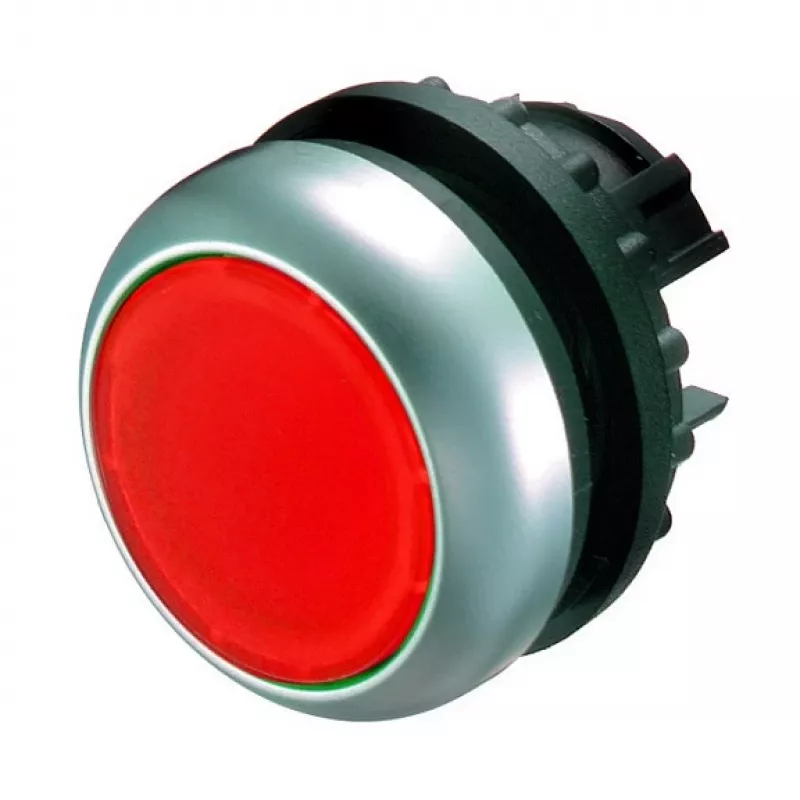

Eaton M22-DL-R Leuchtdrucktaster-Betätiger, flach, rot, momentan, 22,5 mm

Der Eaton M22-DL-R ist ein flacher Leuchtdrucktaster-Betätiger für industrielle Schalttafeln, der ein klares taktiles Feedback und eine gut sichtbare rote Anzeige bietet. Sein bündiges Design verhindert versehentliche Betätigung und sorgt für ein sauberes Frontbild. Die momentane Federückstellung gewährleistet präzise Steuerung für Start-, Stopp- oder Tippfunktionen. Der Betätiger ist für raue Umgebungen ausgelegt und verfügt über eine Frontschutzart IP69K, wodurch er für Abwaschbereiche und Außeninstallationen geeignet ist.

Vorteile

• Flaches, bündiges Design reduziert versehentliche Betätigung und vereinfacht die Reinigung der Schalttafel.
• Hochkontrastroter Betätiger mit optionaler LED-Beleuchtung für klare Statusanzeige.
• Schutzart IP66/IP67/IP69K von vorne, gewährleistet zuverlässigen Betrieb unter nassen und staubigen Bedingungen.
• Lange mechanische Lebensdauer von über 5 Millionen Betätigungen minimiert Wartung und Ausfallzeiten.
• Kompatibel mit dem gesamten Sortiment an Eaton M22 Kontaktblöcken und LED-Elementen für flexible Konfiguration.

Geeignet für

• Steuertafeln für Industriemaschinen mit häufigen Start/Stopp-Befehlen.
• Lebensmittel- und Getränkeverarbeitungsanlagen, die Hochdruckabwaschungen ausgesetzt sind.
• Außenstationen, die Regen, Staub und Temperaturextremen ausgesetzt sind.
• Förderanlagen, Verpackungsmaschinen und Materialtransportausrüstung.
• Jede Anwendung, die einen robusten, beleuchteten Momentandrucktaster mit 22,5 mm Einbau benötigt.

Technische Daten

• Produkttyp: Drucktaster-Betätiger, flach, momentan (Federückstellung).
• Betätigerfarbe: Rot, mit Beleuchtungsunterstützung (LED-Element erforderlich, separat erhältlich).
• Einbaudurchmesser: 22,5 mm, geeignet für Standard-Ausschnitte in Schalttafeln.
• Frontschutz: IP66, IP67, IP69K; NEMA 4X, 13.
• Betriebstemperatur: -25 °C bis +70 °C; Lagertemperatur: -40 °C bis +80 °C.
• Mechanische Lebensdauer: > 5.000.000 Betätigungen.
• Normen: IEC/EN 60947, VDE, UL, CSA; RoHS-konform; CE, cULus zugelassen.
• Material des Rings: Kunststoff; Einbaulage: beliebig.

Empfehlungen

Für eine komplette Drucktaster-Einheit kombinieren Sie den M22-DL-R mit einem Eaton M22 Kontaktblock (z. B. M22-K10 für 1NO) und einem LED-Element (z. B. M22-LED-R) passend zu Ihrer Spannung. Stellen Sie bei der Montage eine ordnungsgemäße Abdichtung und das richtige Anzugsdrehmoment sicher, um die IP-Schutzarten zu erhalten.
