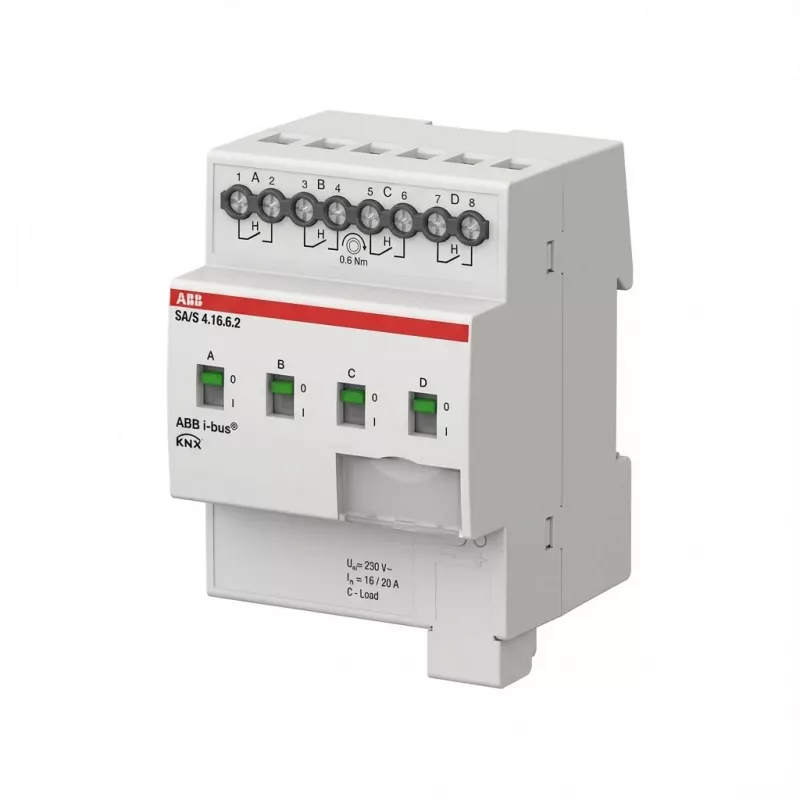

Schaltaktor 4-Kanal, 16 A, C-Last, ABB REG SA/S4.16.6.2

ABB REG SA/S4.16.6.2 ist ein Hutschienen-Schaltaktor mit 4 Kanälen, der für Gebäudeinstallationen und Automatisierung entwickelt wurde. Das Gerät bietet vier unabhängig schaltbare Ausgänge mit einer Nennschaltleistung von 16 A pro Kanal für C-Lasten. Seine kompakte Bauweise ermöglicht die Installation in Verteiler- oder Schaltschränken zur zentralen Steuerung von Beleuchtungsstromkreisen, Kleinmotoren oder anderen elektrischen Lasten in Wohn- und Gewerbeumgebungen.

Vorteile

Der Schaltaktor bietet vier unabhängige Kanäle in einem einzigen Hutschienenmodul und reduziert so den Platzbedarf in Schaltschränken. Jeder Kanal unterstützt eine Nennlast von 16 A für C-Lasten und ermöglicht zuverlässiges Schalten typischer Beleuchtungsstromkreise und moderater induktiver Lasten. Das Gerät ist für die Integration in Gebäudesteuerungssysteme konzipiert und bietet stabilen Betrieb, einfache Verdrahtung und vorhersagbares Schaltverhalten. Seine standardisierte Hutschienenform und das übersichtliche Anschlusslayout vereinfachen Installation und Wartung.

Geeignet für

• Zentrale Steuerung von Beleuchtungsstromkreisen in Häusern, Büros und Gewerbegebäuden
• Schalten moderater induktiver Lasten wie Kleinmotoren, Pumpen oder Gebläsekonvektoren
• Integration in Gebäudeautomationssysteme für szenen- oder zeitplangesteuertes Schalten
• Ersatz oder Zusammenfassung mehrerer Einkanal-Relais in einem kompakten Modul

Wichtige Spezifikationen

• Kanäle: 4 unabhängige Schaltausgänge
• Nennschaltstrom: 16 A pro Kanal für C-Lasten
• Montage: Hutschiene (EN-Normschiene)
• Anwendung: AC-Schalten für Beleuchtung und moderate induktive Lasten
• Installationsort: Verteiler- oder Schaltschränke, Innenraumnutzung

Verwendung

Installieren Sie das Gerät auf einer Standard-Hutschiene in einem Verteiler- oder Schaltschrank und stellen Sie sicher, dass die Stromversorgung vor dem Verdrahten abgeschaltet ist. Verbinden Sie die Versorgungs- und Lastleiter mit den entsprechenden Eingangs- und Ausgangsklemmen gemäß Schaltungsentwurf und örtlichen Verdrahtungsvorschriften. Konfigurieren Sie den Aktor als Teil des Gebäudesteuerungssystems über den vom Systemintegrator gewählten Steuerbus oder die Schnittstelle. Überprüfen Sie die korrekte Funktion, indem Sie jeden Kanal unter den erwarteten Lastbedingungen testen und bestätigen Sie, dass Schutzeinrichtungen und Verdrahtung für 16 A Schalten richtig ausgelegt sind.

Empfehlungen

Nutzen Sie den Aktor, um mehrere Schaltstellen in einem Modul zusammenzufassen und so Platz zu sparen und die Verdrahtung zu vereinfachen. Überprüfen Sie Lasttypen und Einschaltströme, bevor Sie induktive Geräte anschließen; falls die Einschaltströme die Geräte- oder Leitungsschutzwerte überschreiten, fügen Sie geeignete Schutzkomponenten hinzu. Befolgen Sie die geltenden elektrischen Vorschriften und Herstelleranweisungen während Installation und Inbetriebnahme.
