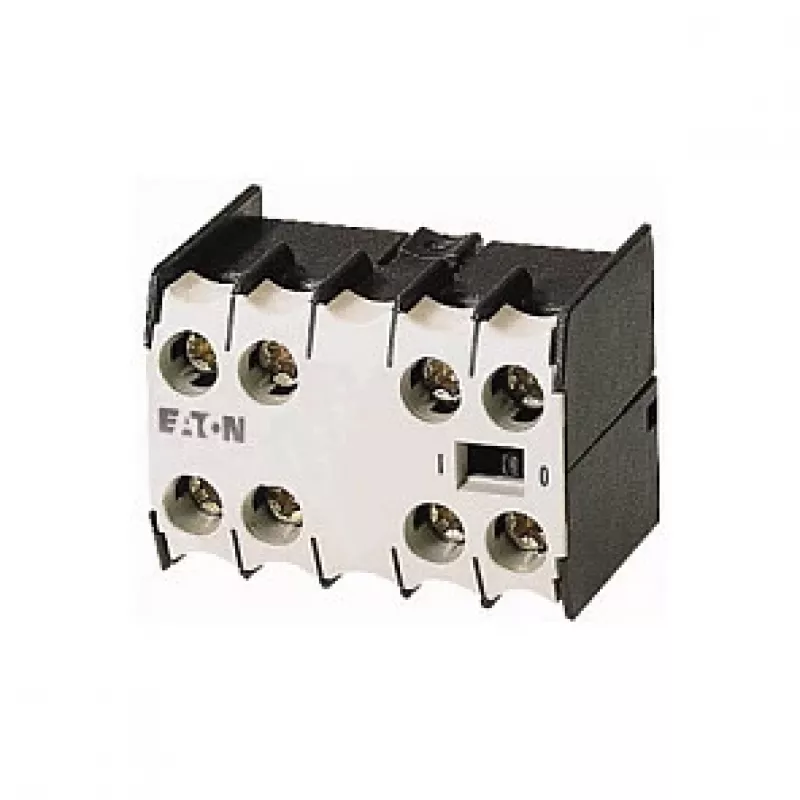

EATON 22DILEM Hilfsschaltblock, 2NO+2NC, 4-polig, Schraubanschlüsse, Frontmontage, für Schütze DILM7-DILM38

In industriellen Schaltschränken sind zuverlässige Hilfskontakte für die Signalübertragung und Verriegelung unerlässlich. Der EATON 22DILEM Hilfsschaltblock bietet 2 Schließer und 2 Öffner als Momentankontakte und ermöglicht eine präzise Statusrückmeldung für Schütze in Motorsteuerkreisen. Er ist für die Frontmontage auf EATON-Schützen DILM7 bis DILM38 ausgelegt und vereinfacht die Installation ohne zusätzliches Werkzeug.

Wichtige technische Daten

• Kontaktbestückung: 2 NO + 2 NC (4-polig)
• Anschlussart: Schraubanschlüsse
• Montageart: Frontmontage
• Kompatibilität: EATON-Schütze DILM7 bis DILM38
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsbetriebsstrom AC-15: 4 A bei 230 V, 3 A bei 400 V
• Bemessungsbetriebsstrom DC-13: 0,15 A bei 220 V
• Schutzart: IP20
• Betriebstemperaturbereich: -25 °C bis +60 °C
• Lagertemperaturbereich: -40 °C bis +80 °C
• Normen: IEC/EN 60947-5-1
• Produktserie: DILEM
• Hilfskontakttyp: Momentankontakt

Warum dieses Produkt wählen

Der 22DILEM bietet eine kompakte Lösung zur Erweiterung der Steuerungsmöglichkeiten Ihrer Schütze. Mit einer Kombination aus Schließern und Öffnern unterstützt er sowohl Signal- als auch Verriegelungsfunktionen. Schraubanschlüsse gewährleisten sichere und dauerhafte Verbindungen, während die Frontmontage eine schnelle Nachrüstung in bestehenden Anlagen ermöglicht. Die Einhaltung internationaler Normen garantiert zuverlässige Leistung in anspruchsvollen industriellen Umgebungen.

Ideale Anwendungsfälle

• Motorsteuerzentralen, die eine Hilfsstatusrückmeldung benötigen
• Verriegelungsschaltungen für Sicherheits- und Ablaufsteuerung
• Nachrüstung vorhandener DILM-Schütze mit zusätzlichen Kontakten
• Industrielle Automatisierungsschränke mit begrenztem Platz

Gut zu wissen

Der Hilfsschaltblock ist für den Einsatz in trockenen Innenräumen (IP20) ausgelegt. Er sollte vor Staub und Feuchtigkeit geschützt werden. Der Betriebstemperaturbereich von -25 °C bis +60 °C ermöglicht den Einsatz in verschiedenen klimatischen Bedingungen. Überprüfen Sie vor der Installation immer die Kompatibilität mit dem jeweiligen Schützmodell.
