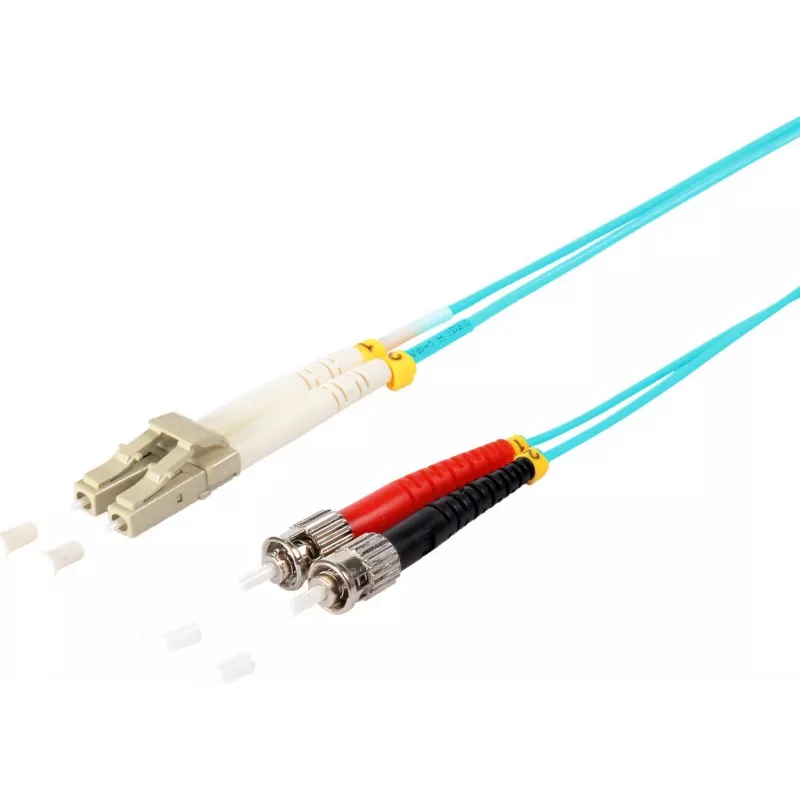

Duplex LWL Patchkabel ShiverPeaks 77941/3 50/125µ OM3 1 m

Das Duplex LWL Patchkabel ShiverPeaks 77941/3 50/125µ OM3 1 m ist ein Multimode-Glasfaser-Duplex-Patchkabel, das für Kurzstrecken-Hochgeschwindigkeitsverbindungen in Rechenzentren, Serverräumen und Netzwerkschränken entwickelt wurde. Das Kabel verwendet 50/125 µm Multimode-OM3-Fasern, die für 850-nm-VCSEL-Quellen optimiert sind und eine verbesserte Bandbreite sowie reduzierte Modendispersion für zuverlässige Duplex-Übertragung zwischen Transceivern, Switches und Patchpanels bieten. Der aquafarbene Mantel und die kompakte Duplex-Konstruktion vereinfachen die Identifizierung und Installation in dicht belegten Verkabelungsumgebungen.

Vorteile

Die OM3-Multimode-Konstruktion bietet eine für 10-Gigabit-Ethernet bei typischen Kurzstrecken geeignete, laseroptimierte Leistung und unterstützt zukünftige Upgrades innerhalb der OM-Klasse. LC-Duplex-Steckverbinder gewährleisten polaritätserhaltende Verbindungen für Transceiver-Ports und Netzwerkgeräte bei minimaler Einfügedämpfung. Die Länge von 1 m eignet sich zum Patchen innerhalb von Racks und zwischen benachbarten Geräten, wo kurze, organisierte Kabelführungen erforderlich sind. Mantel- und Steckerdesign des Kabels erleichtern die Verlegung und sorgen durch die eindeutige Farbcodierung für eine schnelle Wartung.

Geeignet für

• Kurzstreckenverbindungen in Rechenzentren und Serverräumen
• Patchpanel- und Switch-zu-Transceiver-Verbindungen
• Installationen mit hoher Packungsdichte und Geräte-zu-Geräte-Verbindungen
• 10-Gigabit-Ethernet-Anwendungen über Multimode-Faser

Technische Daten

• Fasertyp: Multimode 50/125 µm, OM3
• Konfiguration: Duplex (zwei Fasern)
• Steckverbindertyp: LC-Duplex (beide Enden)
• Betriebswellenlänge: optimiert bei 850 nm
• Länge: 1,0 m
• Mantelfarbe: aqua (OM3-Standard)
• Typische Verwendung: Kurzstrecken-Hochgeschwindigkeitsverbindungen

Verwendung

Verbinden Sie ein LC-Duplex-Ende mit dem Transceiver- oder Switch-Port und das andere Ende mit dem entsprechenden Patchpanel oder Gerät, wobei auf korrekte Sende-/Empfangspolarität zu achten ist. Verlegen Sie das 1 m lange Kabel innerhalb des Racks oder Schranks ohne scharfe Biegungen und befestigen Sie es an Kabelmanagementelementen, um Zugbelastungen an den Steckverbindern zu vermeiden. Überprüfen Sie nach der Installation den Verbindungsstatus an den angeschlossenen Geräten und messen Sie die Einfügedämpfung, falls dies für kritische Verbindungen erforderlich ist.

Empfehlungen

Halten Sie zur Sicherstellung optimaler Leistung den minimalen Biegeradius ein, vermeiden Sie Verschmutzungen der Steckerendflächen und reinigen Sie die Steckverbinder vor dem Zusammenstecken. Verwenden Sie dieses 1 m OM3-Duplexkabel für kurze Patchverbindungen und reservieren Sie Kabel mit größeren Längen oder Einmodenkabel für Langstrecken- oder Singlemode-Anwendungen.
