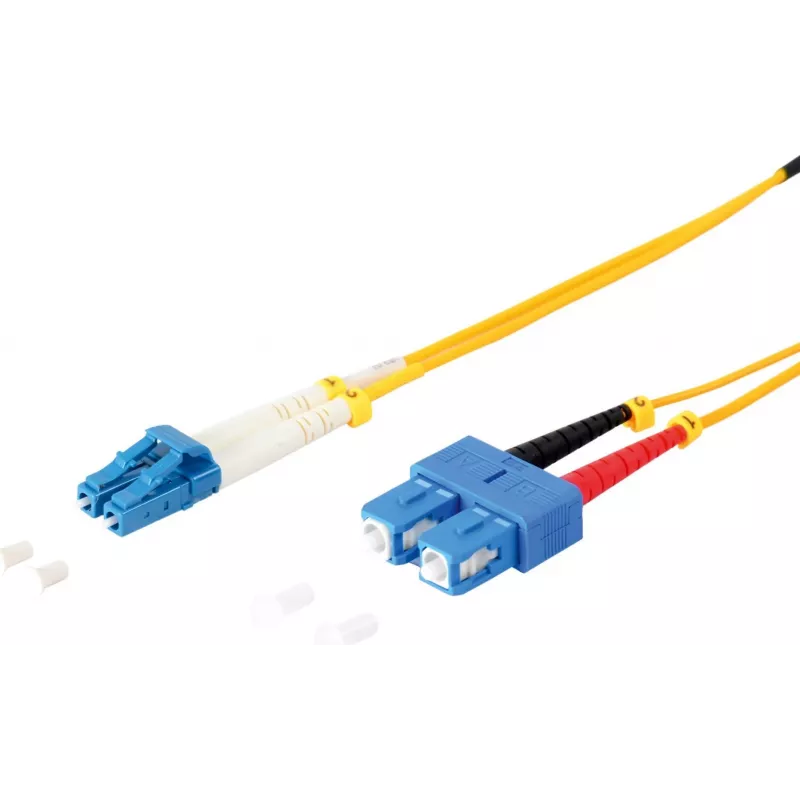

Duplex-Glasfaser-Patchkabel ShiverPeaks 77811 LC auf SC 9/125µm OS1/OS2 5,0 m

Das Duplex-Glasfaser-Patchkabel ShiverPeaks 77811 verfügt über einen LC-Stecker an einem Ende und einen SC-Stecker am anderen Ende und verwendet Singlemode-Faser 9/125µm mit OS1/OS2-Klassifizierung. Mit einer Gesamtlänge von 5,0 m und einem gelben Mantel zur einfachen Identifizierung ist dieses Kabel für Daten-, Telekommunikations- und LAN-Verbindungen, Patchfelder und die Verbindung optischer Geräte vorgesehen, wo Singlemode-Übertragung und Standardschnittstellen erforderlich sind.

Vorteile

Das Kabel bietet zuverlässige optische Singlemode-Übertragung mit geringer Dämpfung, geeignet für Langstrecken- und Hochbandbreitenverbindungen. Die Duplex-Konstruktion ermöglicht gleichzeitige Sende- und Empfangskanäle in einer einzigen Kabelbaugruppe, wodurch Kabelsalat reduziert und die Verlegung vereinfacht wird. Standard-LC- und -SC-Stecker gewährleisten breite Kompatibilität mit Netzwerkgeräten, Transceivern und Patchfeldern, während die Kern-/Mantelgeometrie von 9/125µm den üblichen Singlemode-Fasereigenschaften für gleichbleibende Leistung entspricht.

Geeignet für

• Verbindung von Patchfeldern und optischen Verteilern in Rechenzentren und Serverräumen
• Punkt-zu-Punkt-Verbindungen zwischen Netzwerkgeräten wie Switches, Routern und optischen Transceivern
• Telekommunikations- und Carrier-Access-Installationen, die Singlemode-Verbindungen erfordern
• LAN-Backbone-Strecken und Gebäude-zu-Gebäude-Faserverbindungen über kurze bis mittlere Entfernungen

Technische Daten

• Fasertyp: Singlemode 9/125µm
• Optische Klasse: OS1/OS2 Singlemode
• Stecker A: LC (Duplex)
• Stecker B: SC (Duplex)
• Konfiguration: Duplex-Patchkabel (zwei Fasern)
• Länge: 5,0 m
• Mantelfarbe: Gelb (Industriestandard für Singlemode)

Verwendung

Verlegen Sie das Duplexkabel zwischen den Geräten und achten Sie auf sanfte Biegungen und vermeiden Sie enge Radien, um Mikrobiegeverluste zu verhindern. Richten Sie die LC- und SC-Stecker entsprechend den jeweiligen Anschlüssen an Geräten oder Patchfeldern aus und stecken Sie sie ein, bis ein deutliches Einrasten oder fester Sitz zu spüren ist. Verwenden Sie die Duplex-Clips oder kodierten Merkmale, falls vorhanden, um die korrekte Polarität beizubehalten. Drücken Sie beim Trennen die Steckerentriegelung, bevor Sie ziehen, um die Faser nicht zu belasten. Überprüfen Sie die Endflächen und reinigen Sie sie bei Bedarf vor dem Anschließen mit einem geeigneten Faserreinigungswerkzeug, um eine optimale optische Leistung zu gewährleisten.

Empfehlungen

Lagern und handhaben Sie das Kabel so, dass Knicke und übermäßige Zugbelastungen vermieden werden. Halten Sie den für Singlemode-Fasern angegebenen minimalen Biegeradius ein. Reinigen Sie die Steckerendflächen vor dem Zusammenstecken und verwenden Sie Staubschutzkappen, wenn die Stecker nicht verwendet werden. Überprüfen Sie bei kritischen Verbindungen die Einfügedämpfung nach der Installation mit optischen Testgeräten und befolgen Sie die bewährten Branchenpraktiken für Fasermanagement und Beschriftung.
