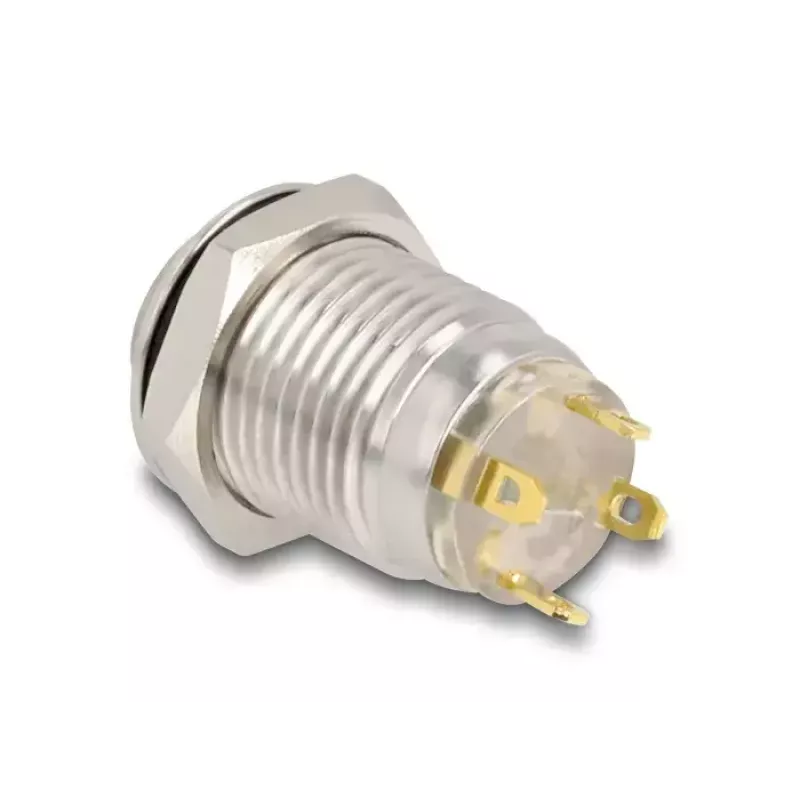

Drucktasterpanel DeLOCK 20984 Silber 230V 3A

Das DeLOCK 20984 Drucktasterpanel ist ein kompaktes Bedienelement in einem Gehäuse aus Silber-Nickel und Edelstahl, das für den Einsatz in Schalttafeln, Industrieanlagen, Automobilsystemen oder Verbrauchergeräten wie Türklingeln und zeitgesteuerten Beleuchtungssteuerungen konzipiert ist. Es ist für eine Eingangsspannung von 230 V und einen maximalen Schaltstrom von 3 A ausgelegt, mit einer Schalttafel-Ausschnittbreite von 23 mm und einer Tiefe von 14 mm und bietet eine zuverlässige Tastfunktion (Momentbetätigung).

Vorteile

Der Drucktaster verfügt über eine robuste Metallkonstruktion aus Nickel und Edelstahl, die Korrosionsbeständigkeit und ein einheitliches Erscheinungsbild gewährleistet. Er bietet Momentbetätigung (Rückkehr in die Ausgangsposition) und sowohl Schließer- (NO) als auch Öffnerkontaktfunktionen (NC), um unterschiedliche Schaltanforderungen zu erfüllen. Die kompakten Abmessungen machen ihn für beengte Schalttafellayouts geeignet, während er gängige Netzspannungen und moderate Stromlasten unterstützt.

Geeignet für

• Schalttafeln in der Industrie- und Gebäudeautomation
• Steuerungs- und Regelungstechnik
• Automobilanwendungen, die Momenttaster erfordern
• Verbrauchergeräte wie Türklingeln oder Flurbeleuchtung mit Timern

Technische Spezifikationen

• Modell: DeLOCK 20984
• Betriebsspannung: 230 V
• Maximaler Strom: 3 A
• Gehäusematerial: Nickel und Edelstahl
• Abmessungen (B × T): 23 mm × 14 mm
• Kontaktarten: Schließer (NO) und Öffner (NC)
• Betätigung: Drucktaster (Rückkehr in Ausgangsposition)
• Marke: DELOCK
• MPN: 20984
• EAN: 4043619209842

Verwendung

Montieren Sie den Drucktaster in den entsprechenden Schalttafelausschnitt mit einer Breite von 23 mm und befestigen Sie ihn gemäß den Montageanweisungen für die Schalttafel. Schließen Sie die Versorgungs- und Lastkabel an die Schließer- oder Öffnerkontaktklemmen an, je nachdem, ob ein normalerweise offenes oder geschlossenes Verhalten erforderlich ist. Stellen Sie sicher, dass die Verkabelung und die angeschlossene Last die angegebenen Nennwerte von 230 V und 3 A nicht überschreiten. Nach der Installation schließt oder öffnet das Drücken des Tasters vorübergehend den Stromkreis, und er kehrt beim Loslassen in seine Ausgangsposition zurück.

Empfehlungen

Verwenden Sie den DeLOCK 20984 Drucktaster innerhalb seiner spezifizierten elektrischen Grenzen (230 V, 3 A) und in Umgebungen, die für Nickel- und Edelstahlmaterialien geeignet sind. Überprüfen Sie vor der Installation die Kompatibilität mit Ihrer Schalttafeldicke und Montagemethode und befolgen Sie die geltenden Sicherheits- und Installationsstandards für netzbetriebene Steuergeräte.
