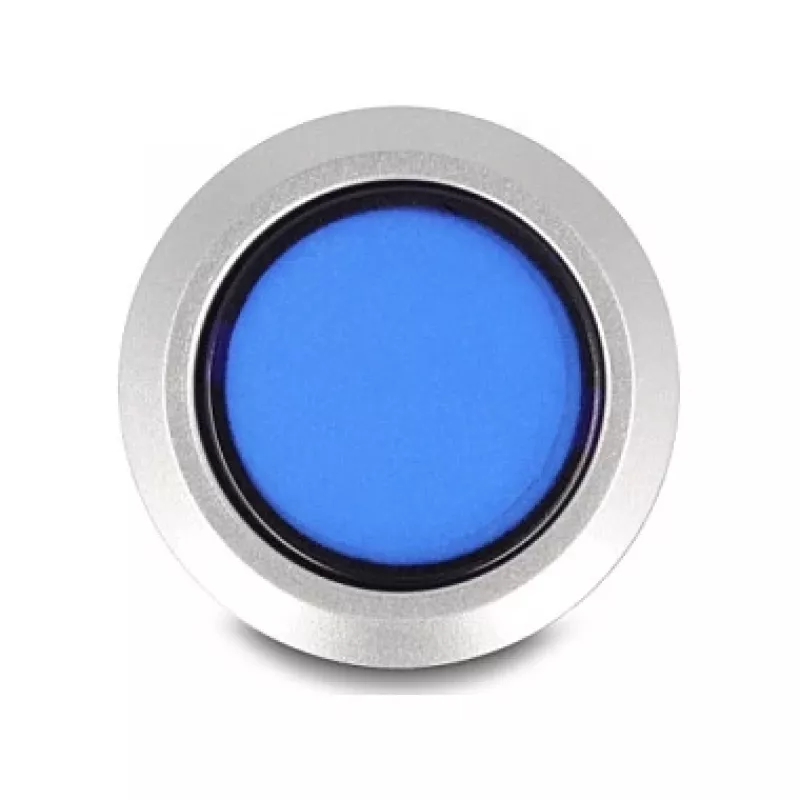

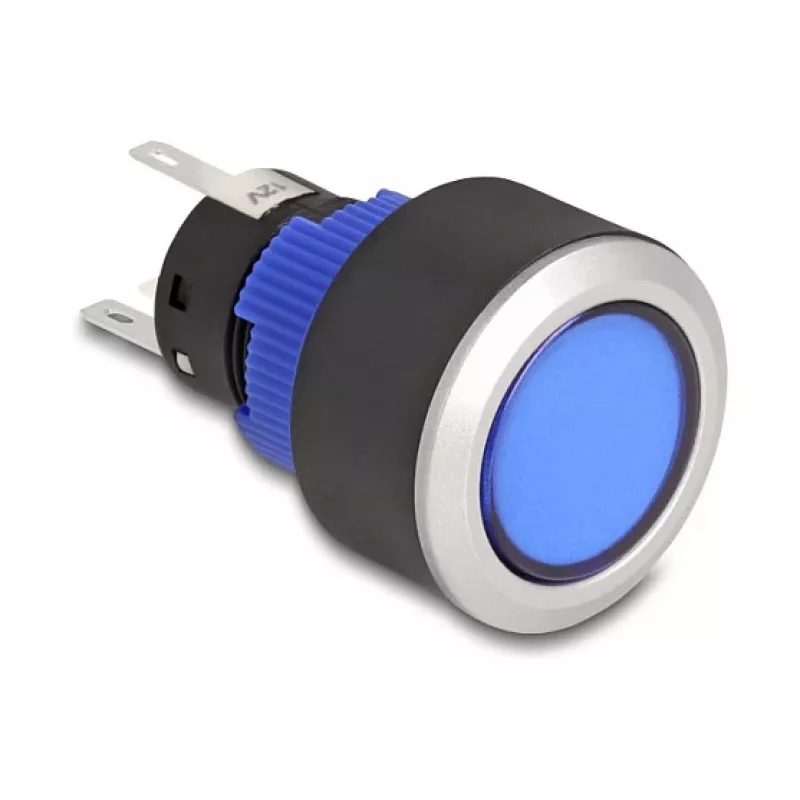

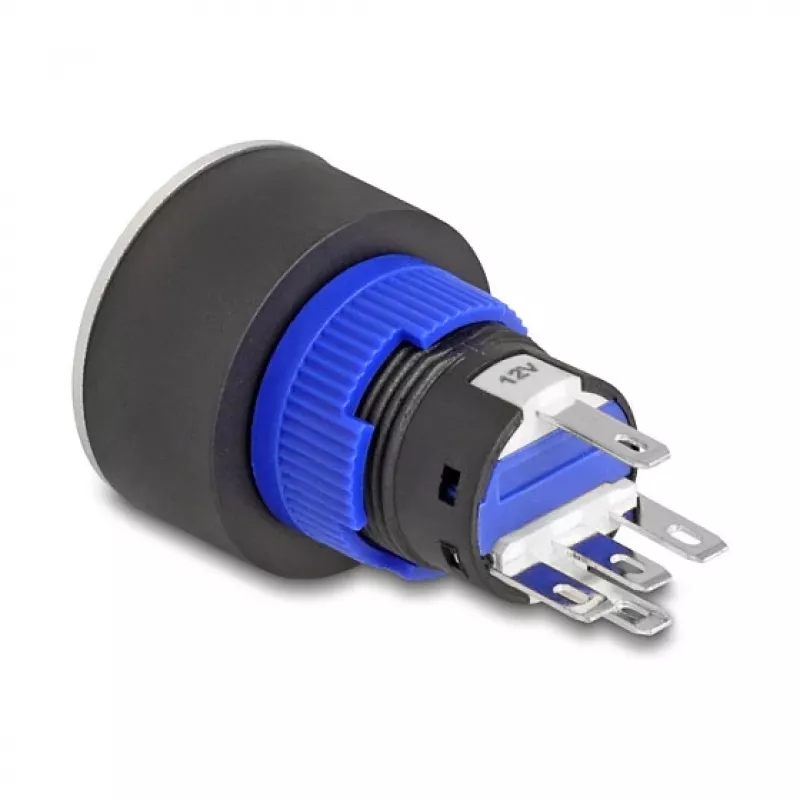

Drucktaster DELOCK 22049 22 mm, 5× Lötanschlüsse, Panelmontage

Der DELOCK Drucktaster 22 mm, Modell 22049, ist ein für die Panelmontage konzipierter Schalter, der für den Einbau in Schalttafeln, Gerätegehäuse und kundenspezifische Elektronikbaugruppen vorgesehen ist. Der Schalter verfügt über einen Montagedurchmesser von 22 mm und fünf Lötanschlüsse, die eine flexible Verdrahtung und zuverlässige Lötverbindungen ermöglichen. Er kann zur Realisierung von Ein-/Ausschaltungen verwendet oder je nach Verdrahtung und Schaltungsdesign für Tastbetrieb konfiguriert werden.

Vorteile

Dieser Drucktaster bietet eine kompakte Grundfläche, die für standardmäßige 22-mm-Panellöcher geeignet ist, und robuste Lötanschlüsse, die dauerhafte Verbindungen vereinfachen. Das Panelmontage-Design gewährleistet eine sichere mechanische Fixierung und gleichmäßige Betätigung. Seine Konstruktion ist auf zuverlässigen elektrischen Kontakt und eine unkomplizierte Integration in Schalttafeln, Prüfstände und Gehäuse ausgelegt, in denen eine manuelle Eingabe erforderlich ist.

Geeignet für

• Schalttafeln und Bedienkonsolen
• Frontplatten von Industrie- und Laborgeräten
• Kundenspezifische Elektronikgehäuse und Prototypen
• Schaltkreise, die gelötete Anschlussverbindungen erfordern

Technische Daten

• Montagedurchmesser: 22 mm Panelloch
• Anschlusstyp: fünf Lötanschlüsse für elektrische Verbindungen
• Montageart: Panelmontage
• Betätigung: manueller Drucktaster, geeignet für Ein/Aus- oder Tastkonfigurationen je nach Verdrahtung
• Konstruktion: robustes Gehäuse, ausgelegt für die Panelintegration

Verwendung

Bohren oder bereiten Sie einen Ausschnitt mit 22 mm Durchmesser in der Platte vor, in die der Drucktaster eingebaut werden soll. Führen Sie den Schalter von der Vorderseite der Platte ein und befestigen Sie ihn gemäß dem Panelbefestigungsmechanismus des Produkts. Verbinden Sie die Drähte, indem Sie sie entsprechend der vom Schaltkreis geforderten Anordnung an die fünf Lötanschlüsse löten – beachten Sie Polarität und Kontaktbelegung gemäß Ihrem Schaltplan. Überprüfen Sie nach dem Löten die Verbindungen mit einem Durchgangsprüfer, bevor Sie den Strom einschalten. Stellen Sie sicher, dass die Platte und das umgebende Gehäuse eine ausreichende Zugentlastung und Isolierung für die angelöteten Leitungen bieten.

Empfehlungen

Verwenden Sie geeignetes Lötzinn und eine korrekte Löttemperatur, um Schäden an den Anschlüssen zu vermeiden. Stellen Sie sicher, dass die mechanische Montage des Schalters sicher ist und das Plattenmaterial wiederholte Betätigung aushält. Befolgen Sie für Sicherheit und zuverlässigen Betrieb die geltenden elektrischen Normen und schützen Sie freiliegende Lötstellen vor Kurzschlüssen und mechanischer Beanspruchung.
