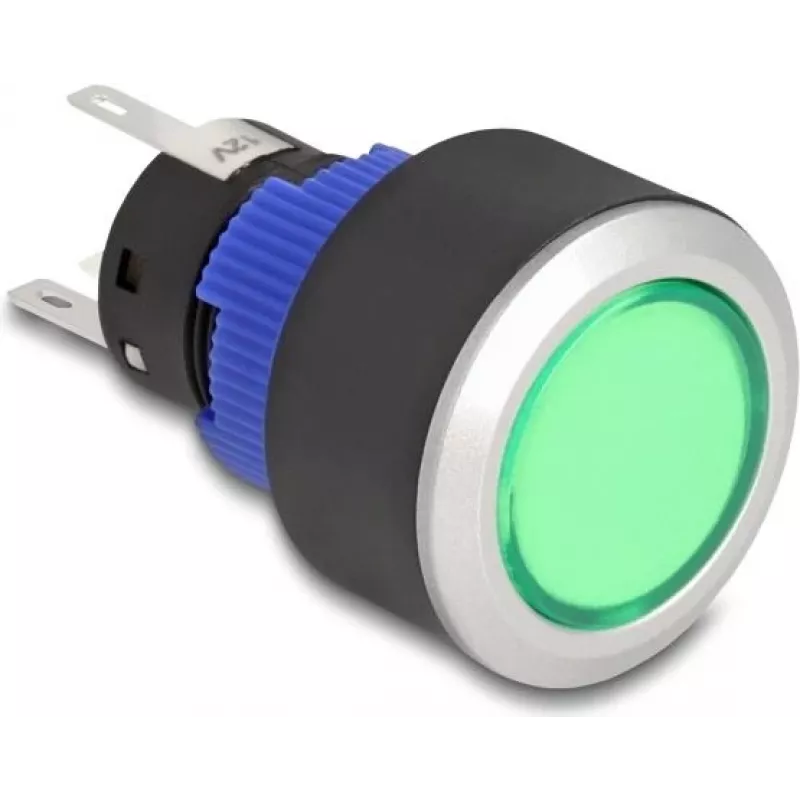

Drucktaster DELOCK 22048 22 mm, Panelmontage, 5 Lötanschlüsse

Der DELOCK Drucktaster 22048 ist ein 22 mm Panelmontage-Schalter, der für die Integration in Bedienfelder und Elektronikgehäuse entwickelt wurde. Der Drucktaster verfügt über fünf Lötanschlüsse, die stabile elektrische Verbindungen ermöglichen und eine einfache Verdrahtung für gängige Schaltkonfigurationen erlauben. Sein Panelmontage-Design sorgt für einen kompakten Platzbedarf und bietet gleichzeitig eine taktile Schnittstelle für Benutzereingaben und Gerätesteuerung.

Vorteile

Der Schalter bietet einen kompakten 22-mm-Durchmesser, der für Standard-Panelausschnitte geeignet ist, und verfügt über fünf Lötanschlüsse, die zuverlässige gelötete Verbindungen und flexible Verdrahtungsoptionen unterstützen. Die robuste Panelmontage-Konstruktion gewährleistet eine stabile mechanische Installation, und die Lötanschlüsse verringern das Risiko versehentlicher Trennungen im Vergleich zu Steckverbindern. Das Design ist mit typischen Steuer- und Signalstromkreisen in Industrie- und Verbrauchergeräten kompatibel.

Geeignet für

• Benutzereingabetasten an Bedienfeldern
• Manuelle Steuerung in Industrie- und Laborgeräten
• Schalten von Niederspannungs-Signal- und Steuerstromkreisen
• Integration in kundenspezifische Gehäuse und Instrumententafeln

Wichtige Spezifikationen

• Montageart: Panelmontage (22 mm Ausschnittdurchmesser)
• Betätigergröße: 22 mm Durchmesser
• Anschlusstyp: 5 Lötanschlüsse
• Kontaktanordnung: Mehrfachanschluss-Konfiguration für gängige Schaltungsanordnungen
• Einbautiefe: geeignet für Standard-Panelstärken (vor der Installation mit den Panelabmessungen abgleichen)
• Betätigungsart: tastend oder rastend je nach Schaltervariante (mechanische Funktion vor Gebrauch überprüfen)

Verwendung

Bereiten Sie einen Ausschnitt mit 22 mm Durchmesser im Panel vor und stellen Sie sicher, dass die Montagefläche gratfrei ist. Führen Sie den Drucktaster von der Vorderseite des Panels ein und befestigen Sie ihn gemäß dem vom Schalter bereitgestellten Montagemechanismus. Löten Sie die Drähte mit geeigneten Löttechniken und angemessener Drahtisolierung an die fünf Lötanschlüsse. Überprüfen Sie die Lötstellen auf elektrische Durchgängigkeit und mechanische Festigkeit. Testen Sie nach der Verdrahtung die Schalterfunktion im tatsächlichen Steuerstromkreis bei geringer Leistung, um den korrekten Betrieb zu bestätigen, bevor Sie die volle Betriebsspannung anlegen oder in betriebsbereite Geräte integrieren.

Empfehlungen

Verwenden Sie eine geeignete Löttemperatur und Flussmittel, um thermische Schäden an den Anschlüssen zu vermeiden. Passen Sie den Schaltkontakttyp und die Verdrahtungsanordnung an die Anforderungen des Steuerstromkreises an. Trennen Sie aus Sicherheitsgründen die Stromversorgung vor dem Löten und der Installation. Wenn die Anwendung höhere Ströme oder Spannungen als typische Signalpegel umfasst, überprüfen Sie, ob die Schaltkontaktbelastbarkeit und die Isolierung den Systemanforderungen entsprechen.
