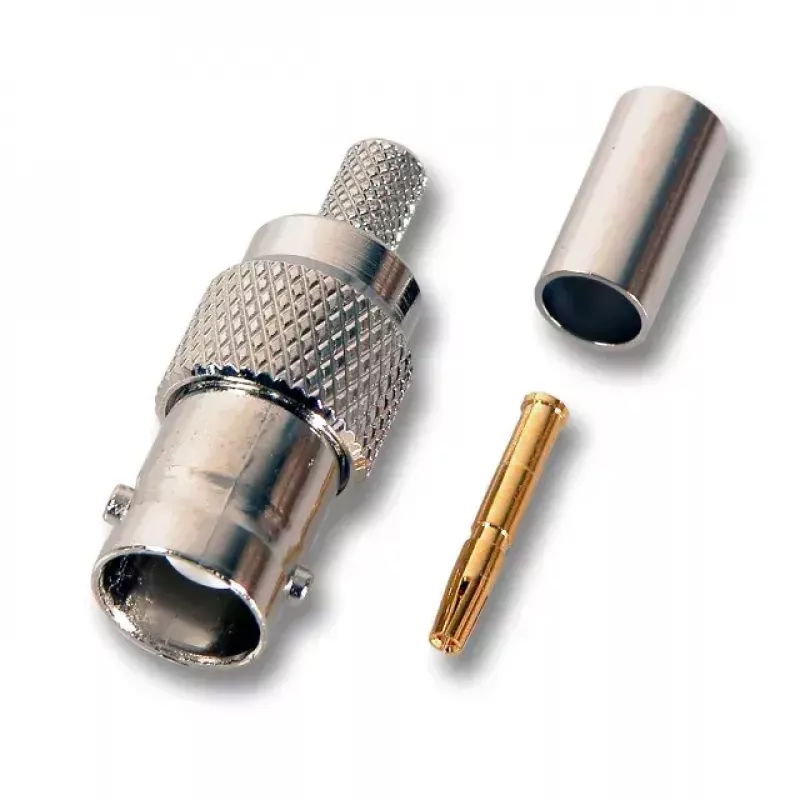

Drahtverbinder BNC EFB Elektronik 52509.1

Der EFB Elektronik 52509.1 ist ein gerader BNC-Crimp-Drahtverbinder für 50-Ω-Koaxialkabel wie RG58. Gefertigt aus haltbarem Messing mit grauer Oberfläche, bietet dieser einteilige Verbinder eine sichere mechanische und elektrische Verbindung für die Signalübertragung in Elektronik- und HF-Anwendungen.

Vorteile

Die Messingkonstruktion bietet gute Leitfähigkeit und mechanische Festigkeit, während das gerade BNC-Design eine stabile, verlustarme Verbindung für 50-Ohm-Systeme gewährleistet. Als Einzelstück geliefert, eignet sich der Verbinder für unkomplizierte Montage- und Wartungsaufgaben ohne zusätzliche Adapter.

Geeignet für

• Crimp-Anschluss von RG58 und anderen 50-Ω-Koaxialkabeln
• HF- und Videosignalverbindungen in Prüfgeräten und Instrumenten
• Reparaturen und kleine Elektronikprojekte mit BNC-Schnittstellen

Technische Daten

• Typ: gerader BNC-Crimp-Verbinder
• Impedanz: 50 Ω
• Kompatibles Kabel: RG58 (und andere 50-Ω-Koaxialkabel)
• Material: Messing
• Farbe: Grau
• Menge pro Packung: 1 Stück
• Marke: EFB Elektronik
• MPN: 52509.1
• EAN: 4049759039066

Verwendung

Bereiten Sie das RG58-Kabel vor, indem Sie Außenmantel, Geflecht und Dielektrikum auf die passenden Längen für diesen Crimp-BNC-Verbinder abisolieren. Führen Sie Leiter und Dielektrikum in den Verbinderkörper ein, achten Sie auf korrekte Ausrichtung, und verpressen Sie dann die Hülse mit einem geeigneten Crimpwerkzeug, um die Verbindung zu sichern. Überprüfen Sie nach der Montage die mechanische Stabilität und den elektrischen Durchgang.

Empfehlungen

Verwenden Sie ein spezielles Crimpwerkzeug für RG58 und überprüfen Sie Verbindungen mit einem Durchgangsprüfer oder Netzwerkanalysator bei HF-kritischen Anwendungen; vermeiden Sie übermäßiges Drehmoment an den Steckverbindern, um Beschädigungen zu verhindern.
