DIGITUS Glasfaser-Spleißbox SC OM4 1U 6xSC-DX Kas. Pigtails Kuppler

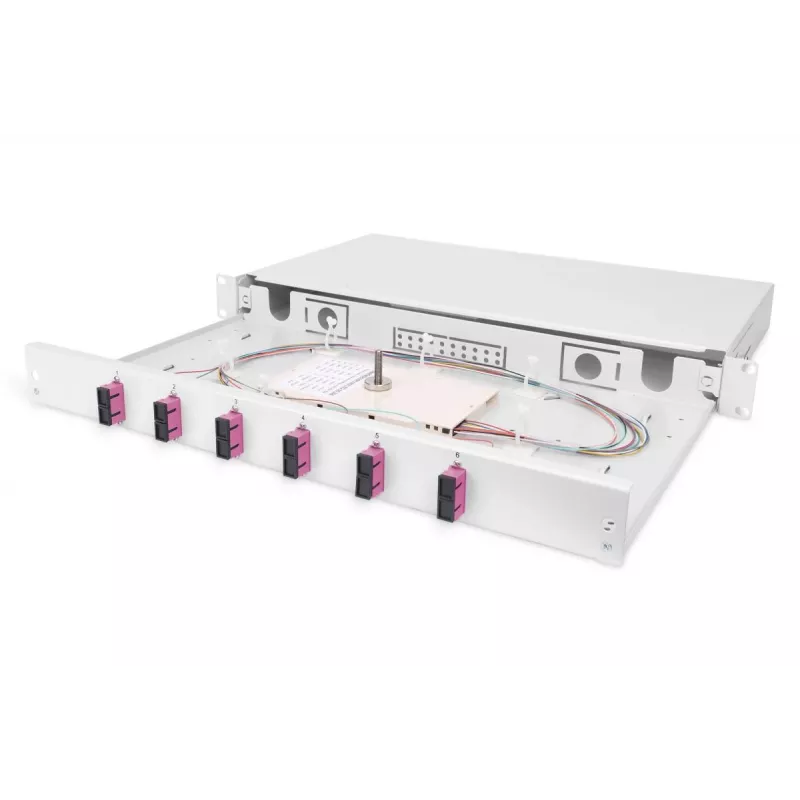

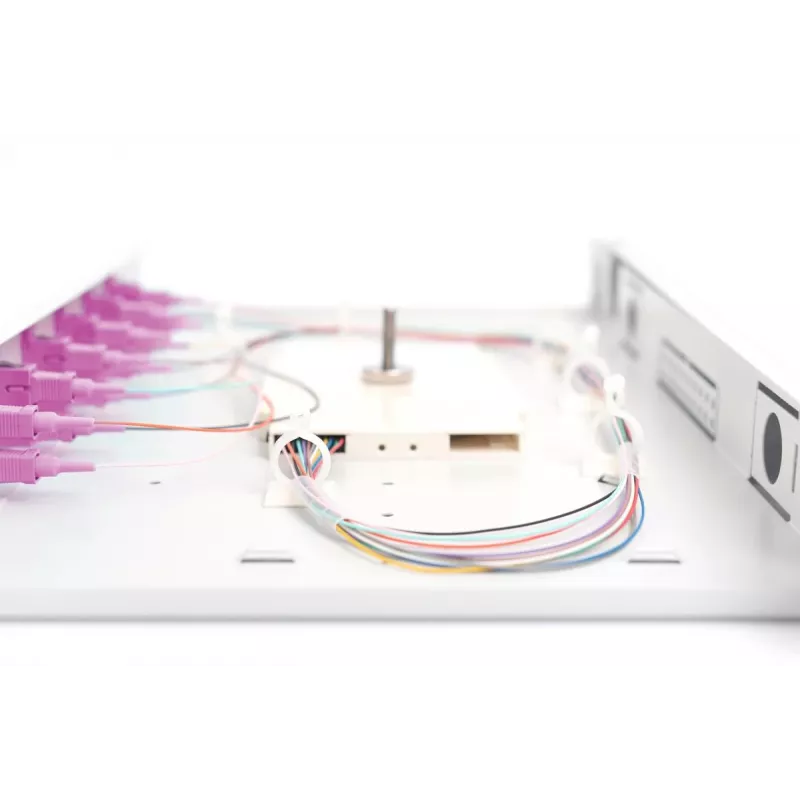

Die Digitus Glasfaser-Spleißbox DN-96320-4 ist ein 1U-Rackmount-Gehäuse zur Verwaltung und zum Schutz von Glasfaserspleißen und -verbindungen. Es ist für sechs SC-Duplex-Ports ausgestattet und verwendet OM4-Multimode-Faserkomponenten. Die Einheit umfasst eine Spleißkassette, farbige Pigtails und Kuppler und wird in einem robusten Stahlgehäuse mit kompakten Abmessungen (483 x 243 x 44 mm) geliefert, geeignet für Rechenzentrums- und Kommunikations-Rackinstallationen.

Vorteile

Diese Spleißbox bietet eine organisierte Faserverlegung und sicheren Schutz für Spleiße und Steckverbinderschnittstellen. Die mitgelieferte Spleißkassette vereinfacht die Aufbewahrung und Handhabung von Fusionsspleißen, während die farbigen Pigtails und Kuppler eine schnelle Identifizierung und unkomplizierte Konfektionierung ermöglichen. Der 1U-Formfaktor und die Stahlkonstruktion ermöglichen eine platzsparende, zuverlässige Installation in standardmäßigen 19-Zoll-Racks.

Geeignet für

• Patch- und Spleißmanagement in Serverräumen und Rechenzentren
• OM4-Multimode-Faserinstallationen mit SC-Duplex-Steckverbindern
• Rackmontierte Glasfaserverteilung und Rangierpanels

Technische Daten

• Modell: Digitus DN-96320-4
• Rackgröße: 1U, 19-Zoll-kompatibel
• Steckverbindertyp: 6 x SC-Duplex (SC DX)
• Fasertyp: OM4-Multimode
• Enthält: Spleißkassette, farbige Pigtails, Kuppler
• Gehäusematerial: Stahl
• Abmessungen: 483 x 243 x 44 mm
• Marke: DIGITUS
• MPN: DN-96320-4
• EAN: 4016032343813

Verwendung

Montieren Sie die Spleißbox in ein standardmäßiges 19-Zoll-Rack, wobei sie eine Höheneinheit (1U) belegt. Führen Sie eingehende Fasern zu den hinteren oder seitlichen Eintrittspunkten, sichern Sie sie mit Zugentlastung und führen Sie Fusionsspleiße in der mitgelieferten Spleißkassette durch. Konfektionieren Sie Pigtails in die mitgelieferten Kuppler und installieren Sie SC-Duplex-Steckverbinder in die Frontplatten-Ports. Organisieren und sichern Sie überschüssige Fasern mit den internen Verlegungswegen, um ein Biegen über die angegebenen Radien hinaus zu vermeiden.

Empfehlungen

Behandeln Sie Fasern und Pigtails gemäß den standardmäßigen Faser-Sicherheits- und Reinlichkeitsverfahren. Verwenden Sie geeignete Fusionsspleißgeräte und überprüfen Sie nach der Installation die optische Kontinuität und Dämpfung mit einem geeigneten Tester. Halten Sie den Biegeradius ein und sichern Sie die Fasern, um mechanische Belastungen zu vermeiden.
