DIGITUS FTTH Heimverteilereinheit. 3x LC/APC Duplex OS2. IP54. Spleißfertig

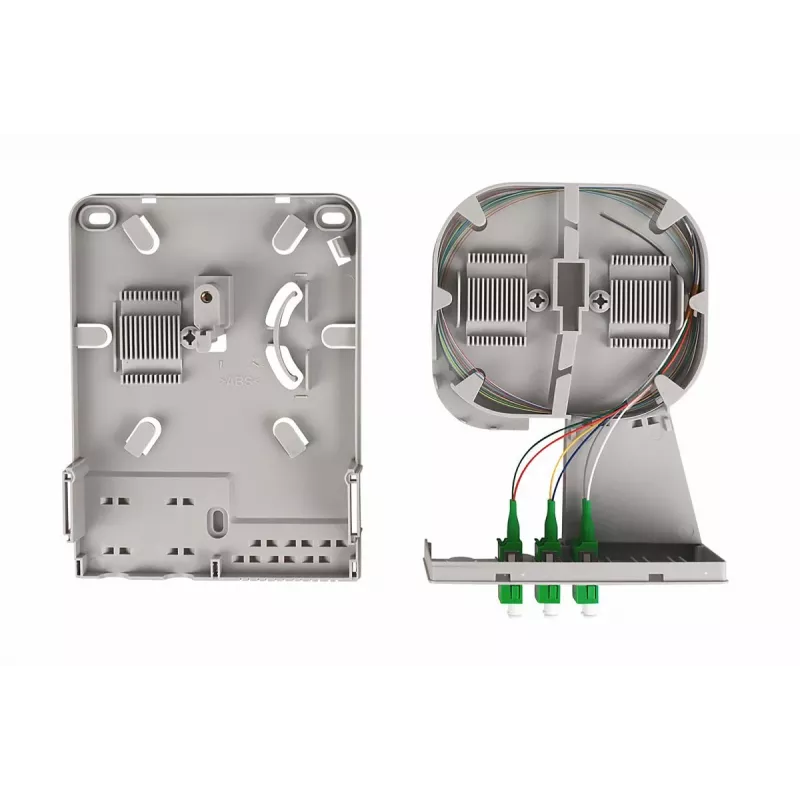

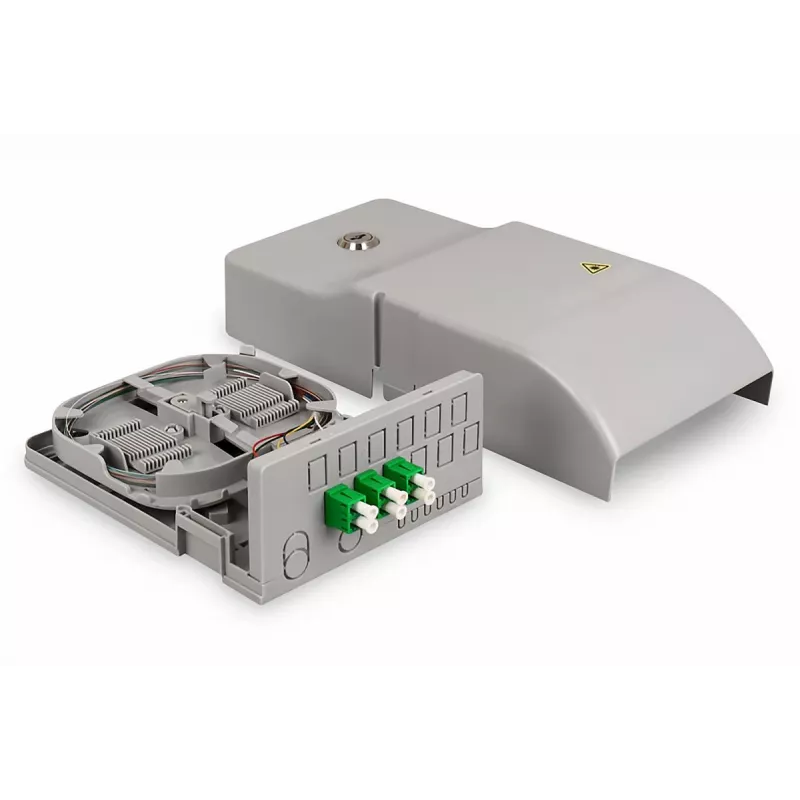

Die DIGITUS FTTH Heimverteilereinheit ist eine kompakte Kunststoff-Wandbox, die für Glasfaserinstallationen im Wohnbereich konzipiert ist. Sie unterstützt drei LC/APC-Duplex-Verbindungen und nimmt bis zu 24 Fasern in ihrer Spleißkassette auf. Die Einheit verwendet ein dreiteiliges Gehäuse mit einer abnehmbaren Grundplatte und einem verschließbaren langen Deckel, um die internen Komponenten zu sichern, und bietet mehrere Kabeleinführungsoptionen sowie anpassbare Spleißhalter.

Vorteile

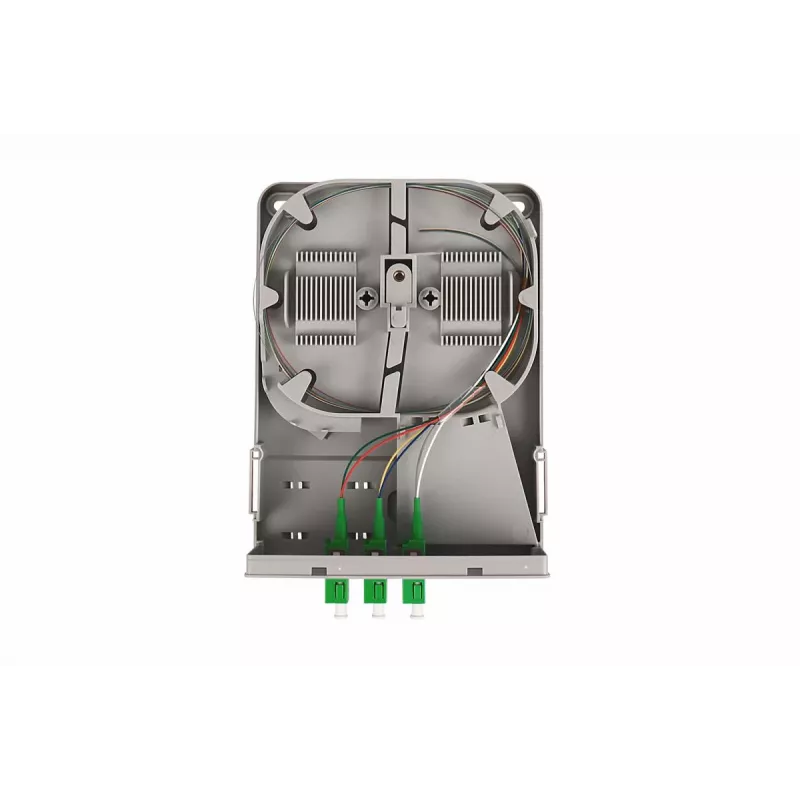

Die Verteilereinheit kombiniert eine geringe Stellfläche mit flexiblen Installationsmöglichkeiten: eine multifunktionale Grundplatte mit PLC-Splitter und Kabelführungen, eine Spleißkassette für bis zu 12 Kupplungen (24 Fasern) und austauschbare Spleiß- oder Schrumpfaufnahmen. Sie verfügt über spezielle Aussparungen für 7-mm- oder 12-mm-Mikrorohre, optionalen Crimp- oder Durchführungsspleißraum und ein eingebautes Zylinderschloss für den Deckel, um unbefugten Zugriff zu verhindern.

Geeignet für

• FTTH-Abschlüsse im Wohnbereich
• Kleine Glasfaserverteilung in Wohnungen oder Häusern
• Wandmontiertes Glasfaserspleißen und -patchen im Innenbereich

Technische Daten

• Modell: DN-949103
• Marke: DIGITUS

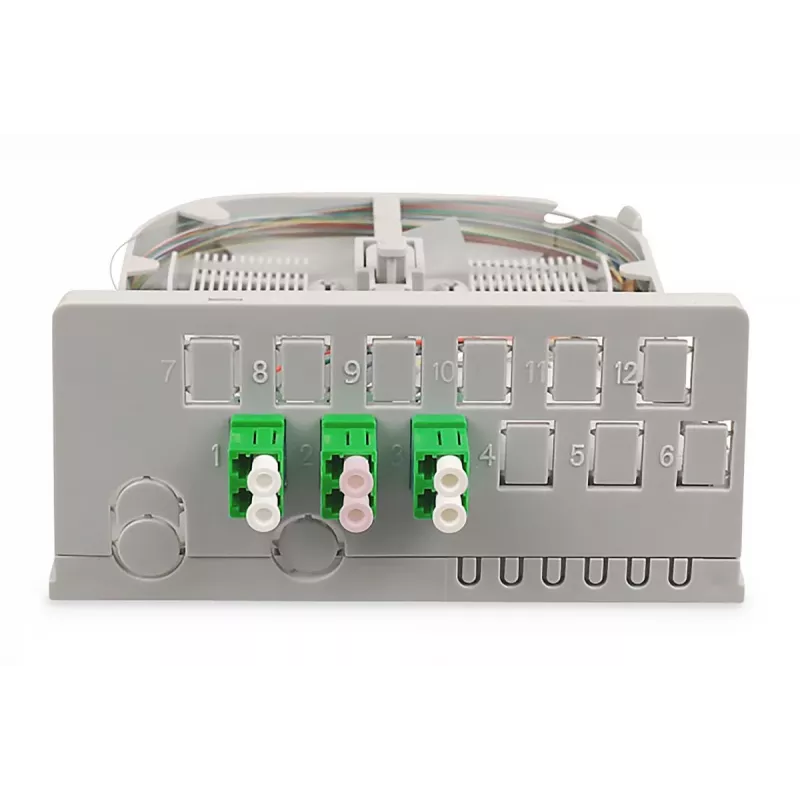

• Anschlüsse: 3 × LC/APC Duplex
• Spleißkapazität: bis zu 24 Fasern (Spleißkassette mit zwei 12-Faser-Haltern)
• GehäVerwendung: dreiteilige Kunststoff-Wandbox mit abnehmbarer Grundplatte und langem Deckel
• Kabeleinführung: mehrere Optionen, einschließlich Aussparungen für 7-mm- und 12-mm-Mikrorohre
• Abmessungen: 122 mm (B) × 59 mm (T) × 256 mm (H)
• Schloss: eingebautes Zylinderschloss
• MPN / EAN: DN-949103 / 4016032487630

Verwendung

Montieren Sie die Grundplatte an der gewünschten Position im Gehäuse, um einen ungehinderten Zugang für die Verkabelung und das Spleißen zu ermöglichen. Führen Sie die ankommende Faser durch die intelligente Kabelführung und fixieren Sie sie. Führen Sie bei Bedarf Mikrorohre durch die entsprechenden 7-mm- oder 12-mm-Aussparungen ein. Platzieren oder ersetzen Sie PLC-Splitter und Spleiß- oder Schrumpfaufnahmen in den dafür vorgesehenen Haltern. Montieren Sie die Spleißkassette, um bis zu 12 Kupplungen aufzunehmen, und installieren Sie die erforderlichen LC-, SC- oder E-2000®-Kupplungen. Schließen Sie das Gehäuse und verriegeln Sie den langen Deckel mit dem Zylinderschloss, um die Teilnehmerseite zu schützen.

Empfehlungen

Für eine zuverlässige Leistung führen Sie das Glasfaserspleißen und die Steckerinstallation in einer sauberen Umgebung durch und verwenden Sie kompatible Spleißhalter und Kupplungen. Achten Sie auf ein ordnungsgemäßes Biegeradius-Management bei der Faserverlegung und sichern Sie den Deckel mit dem Zylinderschloss, um Manipulationen zu verhindern.
