Digitus CAT 6A Kompaktes Keystone-Modul geschirmt werkzeugfreie Montage Anschluss 8 Stück

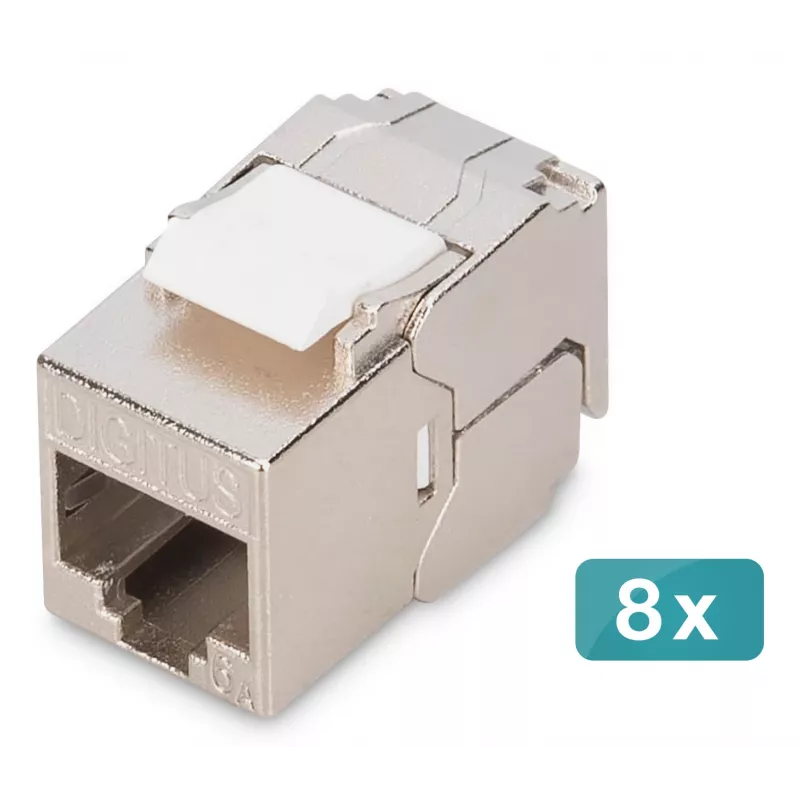

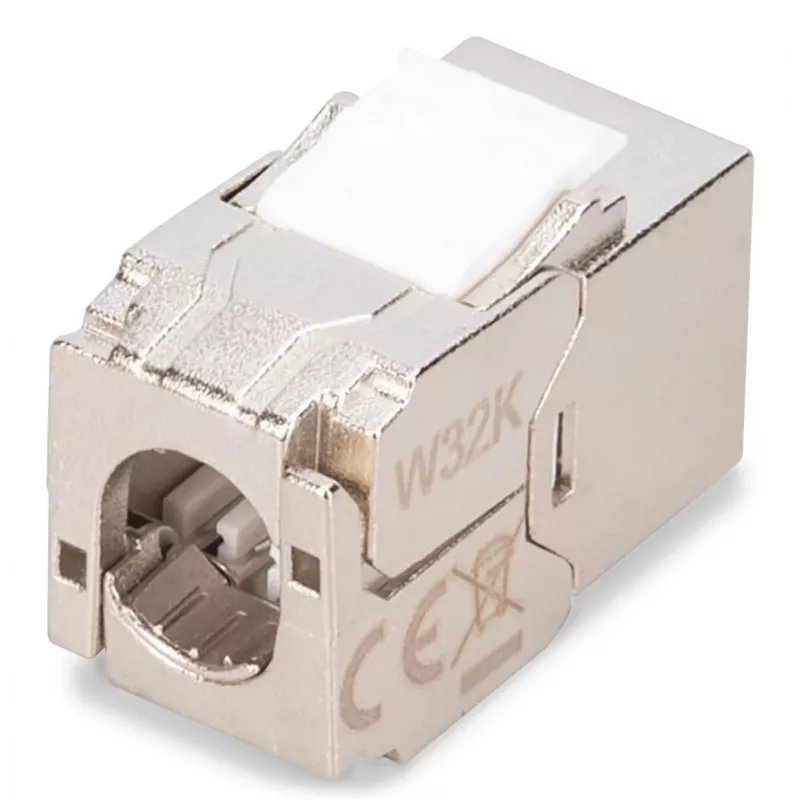

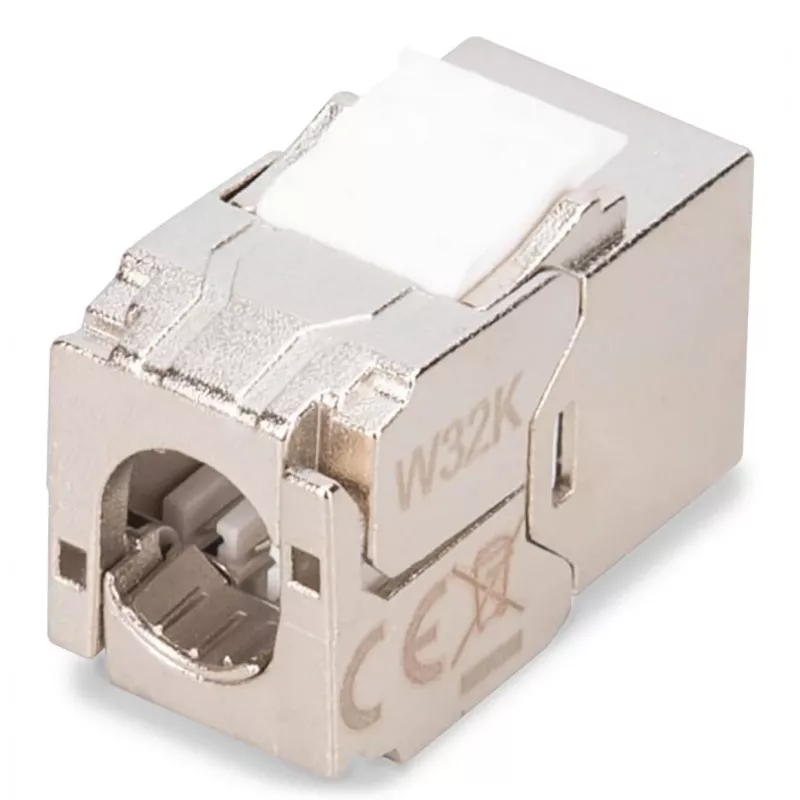

Das Digitus CAT 6A kompakte Keystone-Modul (DN-93615-S-8) ist ein geschirmter, werkzeugfreier RJ45-Einsatz, der für die schnelle Installation in Verteilfeldern und modularen Anschlussdosen entwickelt wurde. Sein kompaktes, flaches Gehäuse mit 360°-Schirmkontaktierung unterstützt 10GBase-T-Netzwerke bis 500 MHz und wird in einer Packung mit 8 Modulen für die Serieninstallation in 19"-1HE-Panels oder designkompatiblen Gehäusen geliefert.

Vorteile

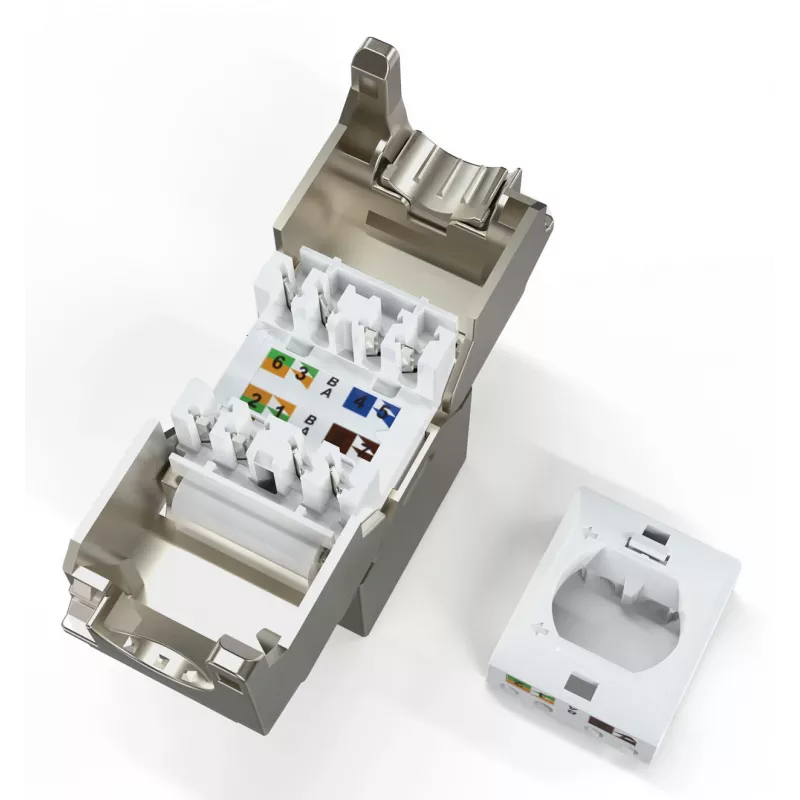

Das Modul bietet werkzeugfreie Anschaltung über LSA-Schneidklemmen, farbcodiert für EIA/TIA 568 A&B, und verfügt über eine Staubschutzkappe für die RJ45-Buchse. Es unterstützt PoE-Standards (IEEE 802.3 af/at/bt) einschließlich 4PPoE im Permanent Link, bietet hohe mechanische Zuverlässigkeit mit nickelbeschichtetem Zinkdruckgussgehäuse und Phosphorbronzekontakten und verfügt über einen intelligenten, wiederverschließbaren Kabelmanager und Zugentlastung für sichere Kabelfixierung.

Geeignet für

• Patchpanels in Rechenzentren und Serverräumen (19"-1HE-Serieninstallation)
• Modulare Verteilfelder und designkompatible Anschlussdosen
• Strukturierte Verkabelung, die CAT 6A / 10GBase-T-Leistung erfordert
• Installationen, die PoE / PoE+ / 4PPoE-Unterstützung benötigen

Wichtige Spezifikationen

• Kategorie: CAT 6A, 10GBase-T
• Frequenz: Bis zu 500 MHz
• Standards: ISO/IEC 11801 3. Auflage, EN 50173-1
• Anschluss: RJ45 (8P8C), Buchse
• Anschaltung: LSA-Schneidklemmen, farbcodiert für EIA/TIA 568 A&B (werkzeugfrei)
• Schirmung: 360°-Schirmkontaktierung
• Gehäusematerial: Zinkdruckguss, nickelbeschichtet
• Kontaktmaterial/-beschichtung: Phosphorbronze; Nickel + 0,5 µm Goldauflage
• Steckkraft: Max. 30 N (IEC 60603-7-51)
• Haltekraft: 7,7 kg zwischen Buchse und Stecker
• Betriebstemperatur: -20 °C bis +70 °C
• Steckzyklen: ≥ 750
• Leiterkompatibilität: AWG 26/7 – 22/1, Litze und Massivleiter (getestet mit AWG 22/1)
• Spannungsfestigkeit: 1000 VDC (Kontakt/Kontakt), 1500 VDC (Kontakt/Erde)
• Menge: 8 Stück pro Packung
• Farbe: Silber

Verwendung

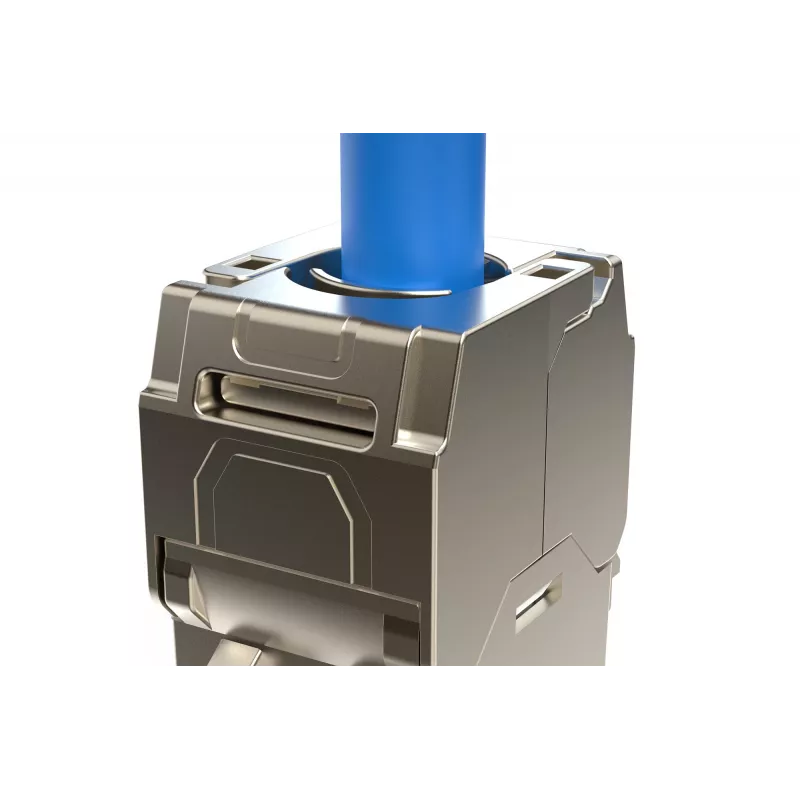

Setzen Sie das Modul in ein kompatibles 19"-Panel oder eine designkompatible Anschlussdose ein. Entfernen Sie den Kabelmantel auf die empfohlene Länge, legen Sie die Leiter gemäß EIA/TIA 568 A- oder B-Verdrahtung in die farbcodierten LSA-Schlitze ein und schalten Sie sie mithilfe der Schneidklemmen ohne zusätzliches Werkzeug auf. Fixieren Sie das Kabel mit dem integrierten Kabelmanager und Kabelbindern zur Zugentlastung und setzen Sie die Staubschutzkappe ein, wenn der Port nicht verwendet wird.

Empfehlungen

Für beste Leistung verwenden Sie massives AWG 22/1-Installationskabel (getestete Konfiguration) und stellen Sie eine korrekte Schirmdurchgängigkeit sicher, um die CAT 6A-Leistung und PoE-Zuverlässigkeit zu erhalten. Vermeiden Sie wiederholte übermäßige mechanische Belastung des Steckverbinders über die angegebenen Steckzyklen und die Haltekraft hinaus.
