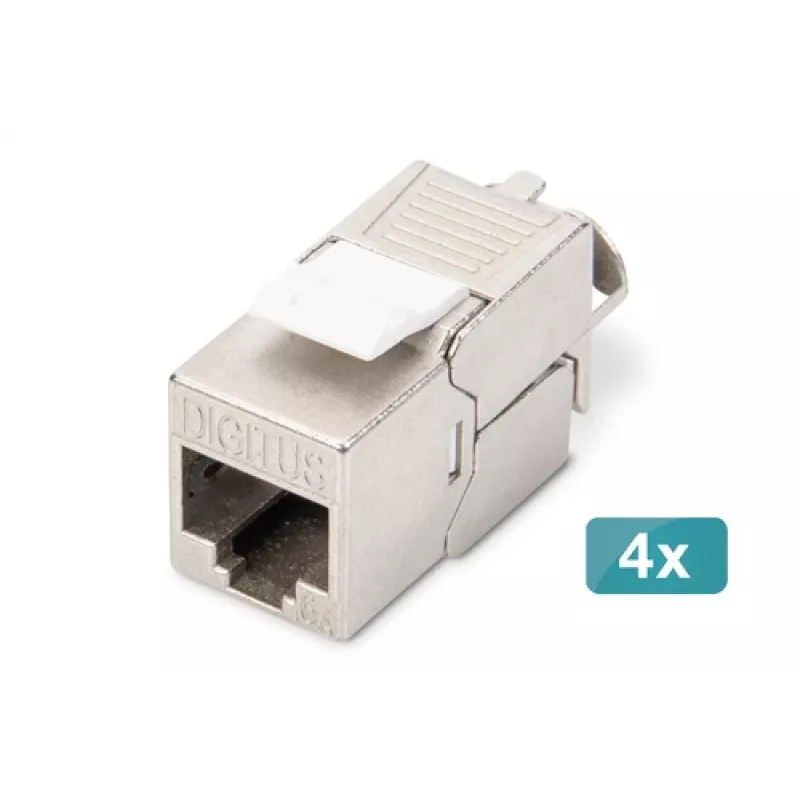

Digitus CAT 6A Keystone Module geschirmt werkzeuglos Modul 4 Stück

Das DIGITUS CAT 6A Keystone-Modul (4 Stück, DN-93615-4) ist ein geschirmtes, werkzeugloses RJ45-Keystone-Modul, das für schnelle Drahtanschlüsse und kompakte Installation in Verteilfeldern oder Anschlussdosen entwickelt wurde. Es unterstützt Cat. 6A-Leistung mit einem LSA-Schneidklemmanschluss und enthält eine Staubschutzkappe für die Buchse. Das Modulset ist GHMT-zertifiziert und unterstützt IEEE 802.3 af/at/bt PoE-Standards.

Vorteile

Die geschirmten Keystone-Module bieten einen 360°-Schirmkontakt für verbesserte EMV-Leistung und eignen sich für die Feldinstallation ohne Spezialwerkzeuge dank des werkzeuglosen LSA-Anschlusses. Ihre kompakte, flache Bauweise ermöglicht eine Reihenmontage in einem 19-Zoll-1HE-Panel und Kompatibilität mit modularen Anschlussdosen. Farbcodierte LSA-Schienen unterstützen sowohl die Verdrahtungsschemata EIA/TIA 568 A als auch B, und die mitgelieferten Staubkappen schützen ungenutzte RJ45-Buchsen.

Geeignet für

• Patchfelder und 19-Zoll-1HE-Verteilfelder
• Modulare Anschlussdosen und Wandplatten
• Feldinstallationen, bei denen eine werkzeuglose Anschlusstechnik erforderlich ist
• Netzwerke, die Cat 6A-Leistung und PoE (IEEE 802.3 af/at/bt) erfordern

Technische Daten

• Marke: DIGITUS
• Modell / MPN: DN-93615-4
• EAN: 4016032490562
• Kategorie: Cat. 6A (geschirmt)
• Anschluss: RJ45-Keystone mit Staubschutzkappe
• Anschlusstechnik: Werkzeuglose LSA (Schneidklemmtechnik)
• Schirmung: 360°-Schirmkontakt
• PoE-Unterstützung: IEEE 802.3 af/at/bt (PoE, PoE+, 4PPoE)
• Packungsinhalt: 4 Module
• Zertifizierung: GHMT-zertifiziert

Anwendung

Führen Sie das vorbereitete Kabel in das Keystone-Modul ein und drücken Sie den Leiter entsprechend EIA/TIA 568 A oder B in die farbcodierte LSA-Schiene. Stellen Sie den vollständigen 360°-Schirmkontakt sicher, indem Sie die Schirmschelle schließen. Schieben Sie das Modul in die Aussparung des Panels oder der Anschlussdose, bis es einrastet. Bringen Sie die Staubschutzkappe an nicht verwendeten RJ45-Buchsen an, um Verschmutzungen zu vermeiden.

Empfehlungen

Verwenden Sie eine geeignete Kabelvorbereitung (Abisolierlängen gemäß den Empfehlungen für LSA-Anschlüsse) und überprüfen Sie nach der Installation die Verdrahtungskontinuität und Leistung mit geeigneten Testgeräten. Bei Installationen, die einer längeren mechanischen Beanspruchung oder dem Außeneinsatz ausgesetzt sind, sollten Sie einen zusätzlichen Umgebungsschutz für die Anschlussdose oder das Panel in Betracht ziehen.
