Digitales I/O-Modul Eltako FTS14EM

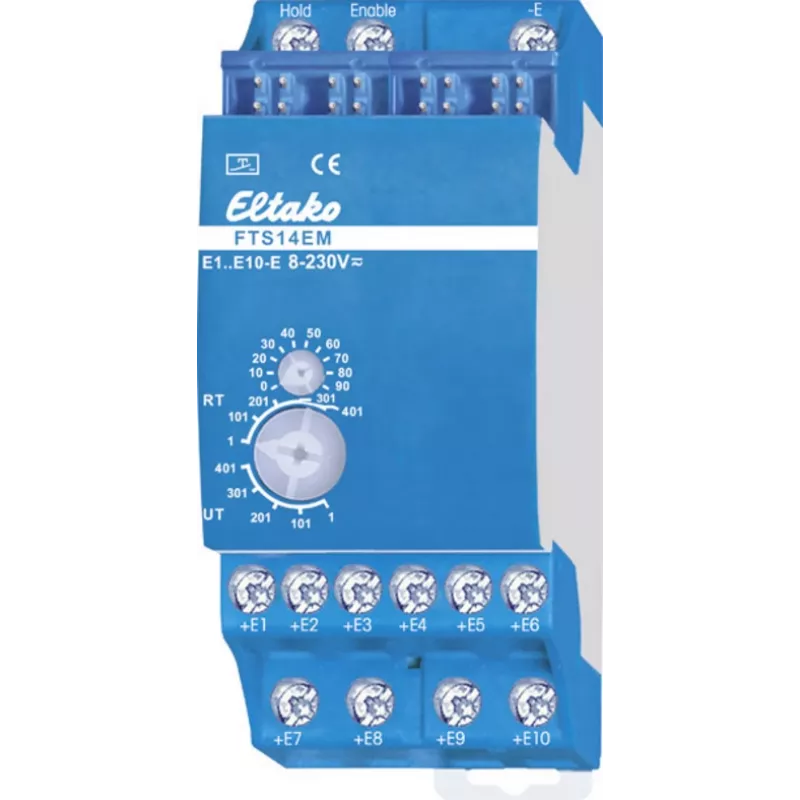

Das digitale I/O-Modul Eltako FTS14EM ist ein Eingangsmodul für den Eltako RS485-Bus, das zehn Steuereingänge für universelle Steuerspannungen bereitstellt. Das modulare Gerät ist für die Montage auf DIN-EN 60715 TH35-Schienen ausgelegt, belegt 2 Moduleinheiten (36 mm breit) bei einer Einbautiefe von 58 mm und weist einen sehr geringen Stand-by-Verlust von 0,1 W auf. Der Anschluss an den Eltako RS485-Bus erfolgt über Busquerverdrahtung und Stromversorgung mittels Steckbrücke. Das Modul ist für den Einsatz zusammen mit FTS14KS oder FAM14 vorgesehen und unterstützt galvanisch getrennte Steuereingänge.

Vorteile

Das FTS14EM unterstützt einen weiten Steuerspannungsbereich (8–230 V UC) an zehn elektrisch isolierten Eingängen und ermöglicht so die flexible Einbindung unterschiedlicher Signalquellen, wobei die Versorgungsspannung von den Eingängen getrennt bleibt. Sein kompaktes Zwei-Module-Format spart Platz auf der Hutschiene und das Gerät weist eine minimale Stand-by-Leistungsaufnahme auf. Busquerverdrahtung und die über Steckbrücke konfigurierbare Stromversorgung vereinfachen die Installation und Verkabelung in Eltako RS485-Systemen.

Geeignet für

Wichtige technische Daten

Verwendung

Montieren Sie das FTS14EM auf einer TH35-Hutschiene und schließen Sie es über die vorgesehenen Klemmen an den Eltako RS485-Bus an; konfigurieren Sie Busquerverdrahtung und Stromversorgung mit der Steckbrücke wie erforderlich. Verdrahten Sie die Steuerquellen mit den zehn Eingängen, beachten Sie dabei den zulässigen Steuerspannungsbereich (8–230 V UC) und die vorgegebene Polarität für +E und -E. Verwenden Sie das Modul zusammen mit einer geeigneten Zentraleinheit wie FTS14KS oder FAM14 für den Betrieb und die Einbindung in das Automatisierungssystem. Ab Produktionswoche 44/15 können die Eingänge je nach Installationsbedarf für Taster, Fenster-/Türkontakte oder Bewegungsmelder eingestellt werden.

Empfehlungen

Überprüfen Sie die Kompatibilität mit der gewählten Zentraleinheit (FTS14KS oder FAM14) und kontrollieren Sie die Eingangsverdrahtung und Steckbrückeneinstellungen vor dem Anlegen der Spannung. Befolgen Sie die geltenden Elektroinstallationsnormen und trennen Sie die Stromversorgung während der Verdrahtung.
