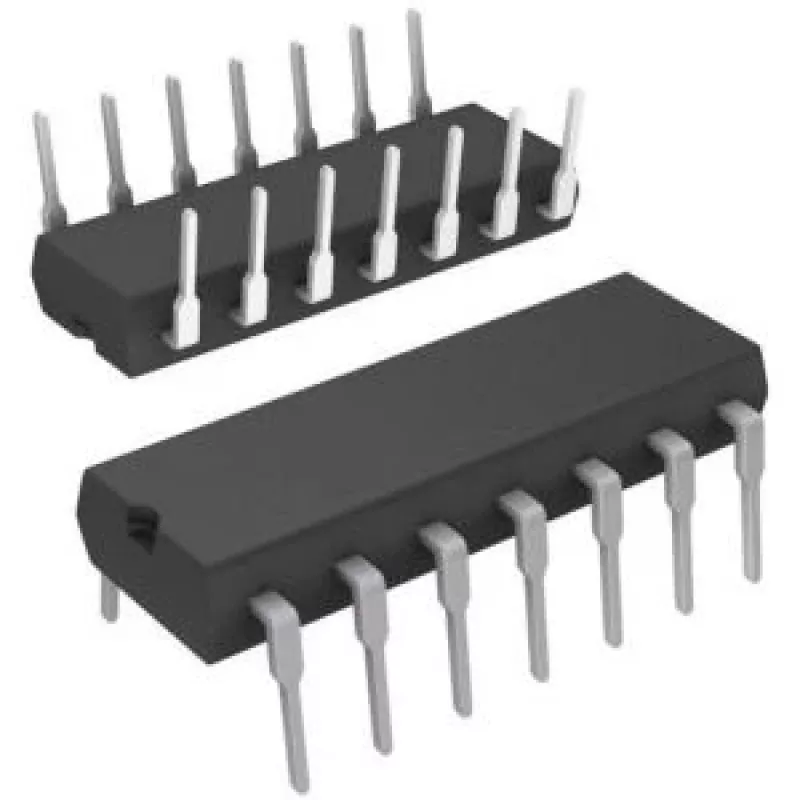

Digital-Analog-Wandler (DAC) TLC5620CN von Texas Instruments, 14-Pin PDIP-Gehäuse

Der TLC5620CN von Texas Instruments ist ein Digital-Analog-Wandler (DAC) im 14-Pin-PDIP-Gehäuse. Er wandelt digitale Eingangscodes in analoge Spannungssignale mit mäßiger Auflösung um. Das Gerät ist für Systeme konzipiert, bei denen ein kompakter, bedrahteter DAC für die Anbindung von Mikrocontrollern, die Erzeugung von Prüfsignalen oder die Pegelumsetzung zwischen digitalen und analogen Domänen benötigt wird.

Vorteile

Der TLC5620CN bietet eine einfache parallele Eingangsschnittstelle und einen stabilen Spannungsausgang, der für typische Mixed-Signal-Anwendungen geeignet ist. Sein 14-Pin-PDIP-Gehäuse ermöglicht eine unkomplizierte Montage auf Durchsteck-Prototyping-Platinen und älteren Leiterplatten. Das Bauteil liefert ein vorhersagbares analoges Verhalten über den gesamten Betriebsbereich und ist mit den üblichen Einfachversorgungsspannungen kompatibel, die in eingebetteten Systemen verwendet werden.

Geeignet für

• Schnittstellen zwischen Mikrocontroller und analogen Signalen
• Signalerzeugung und Wellenformausgabe in Anwendungen mit niedriger bis mäßiger Auflösung
• Pegelumsetzung und analoge Steuerung in Prüfgeräten
• Lehr- und Prototyping-Projekte mit bedrahteten Bauteilen

Wichtige Spezifikationen

• Funktion: Digital-Analog-Spannungsausgangswandlung
• Gehäusetyp: 14-Pin-PDIP (bedrahtet)
• Eingangsschnittstelle: Parallele digitale Code-Eingänge (mit Logikpegeln kompatibel)
• Ausgangstyp: Spannungsausgang, geeignet für externe Pufferung oder direkte Nutzung innerhalb festgelegter Lastgrenzen
• Versorgung: Einfachversorgung, kompatibel mit üblichen Spannungen in eingebetteten Systemen
• Auflösungsklasse: Mäßige Auflösung, geeignet für Steuer- und Prüfsignale

Verwendung

Schließen Sie das Bauteil an eine Einfachversorgungsspannung innerhalb des empfohlenen Betriebsbereichs an und verbinden Sie die Referenz- und Masseanschlüsse gemäß den Schaltungsanforderungen. Legen Sie digitale Eingangscodes über einen Mikrocontroller oder eine Logikquelle an die parallelen Eingangspins an und beachten Sie dabei die Eingangsspannungsschwellen. Verwenden Sie bei Bedarf einen Ausgangspuffer oder -verstärker, wenn die Last dies erfordert oder um eine niedrigere Ausgangsimpedanz zu erreichen. Achten Sie auf eine ordnungsgemäße Entkopplung der Versorgungspins und befolgen Sie die von Texas Instruments empfohlenen Layout-Praktiken für die Mixed-Signal-Führung, wenn Sie den DAC in eine Leiterplatte integrieren.

Empfehlungen

Platzieren Sie für eine stabile Leistung Bypass-Kondensatoren nahe den Versorgungspins und führen Sie analoge Ausgangsleitungen entfernt von störenden digitalen Leitungen. Überprüfen Sie die Logikpegel-Kompatibilität zwischen der digitalen Quelle und den DAC-Eingängen und fügen Sie einen Ausgangspuffer hinzu, wenn niederohmige Lasten oder lange Kabel angesteuert werden.
