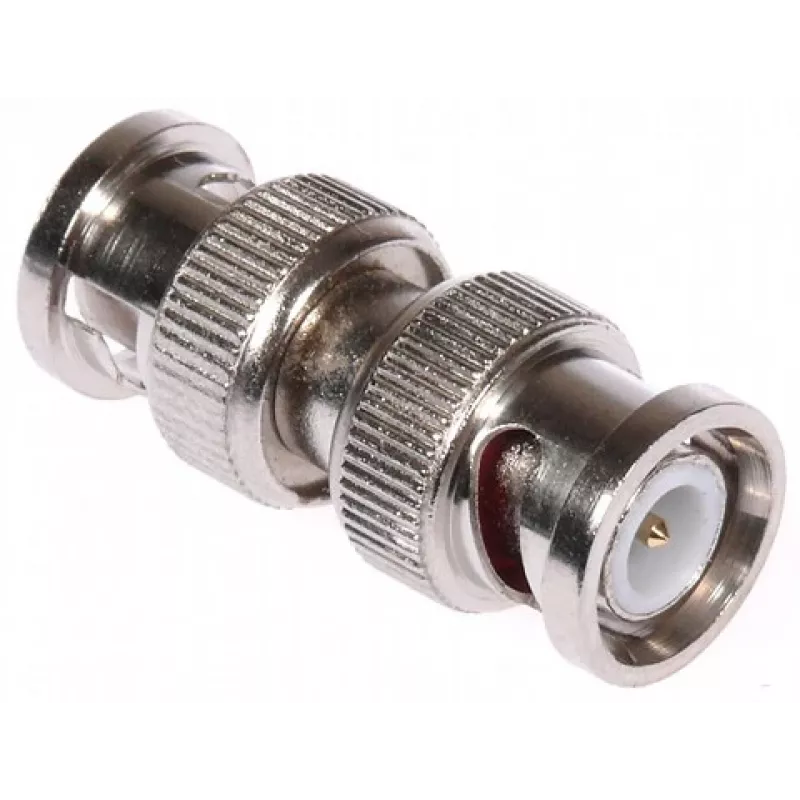

DELTA BNC-Stecker auf BNC-Stecker gerader Kupplungsadapter, 75 Ohm, vernickeltes Messing, PTFE-Isolator

Für Installationen, bei denen zwei BNC-Kabel ohne Signalverlust oder sperrige Verbindungsstücke verbunden werden müssen, bietet dieser DELTA BNC-W/BNC-W-Kuppler eine direkte Inline-Verbindung, die die Impedanz bewahrt und Ihre Video- oder HF-Kette ordentlich hält. Im Gegensatz zu generischen Adaptern mit Kunststoffgehäusen und losen Mittelkontakten verwendet dieses Modell ein bearbeitetes Messinggehäuse mit Vernickelung und einen PTFE-Isolator, um einen stabilen 75-Ohm-Pfad von Gleichstrom bis 4 GHz zu gewährleisten.

Highlights

• BNC-Stecker auf BNC-Stecker gerader Kuppler zum Verbinden zweier BNC-Buchsenkabel oder -Geräte
• Echte 75-Ohm-Impedanz, ideal für CCTV, Broadcast-Video und HF-Testaufbauten
• Vernickelter Messingkörper und Kontakte widerstehen Korrosion und Verschleiß über 500 Steckzyklen
• PTFE-Isolator sorgt für geringe Verluste und konstante Leistung bis 4 GHz
• Kompakt, werkzeuglose Installation – einfach die BNC-Stecker an jedem Ende festschrauben

Im täglichen Einsatz

Dieser Kuppler ist das fehlende Glied, wenn ein Kabelweg etwas zu kurz ist oder wenn Sie eine Patchpanel-Verbindung verlängern müssen. Da beide Enden BNC-Stecker sind, funktioniert er direkt mit standardmäßigen BNC-Buchsen an Kameras, Monitoren und Testinstrumenten. Das gerade Design fügt nur minimale Einfügungsdämpfung hinzu, und die vernickelten Oberflächen bieten einen sicheren Halt ohne Fressen. In CCTV-Systemen ermöglicht er das Verbinden vorkonfektionierter Kabel ohne Neucrimpen, was Zeit vor Ort spart. Für HF-Messplätze bietet er eine zuverlässige Möglichkeit, Messkabel zu verlängern, während das VSWR bei 3 GHz unter 1,2:1 bleibt.

Vollständige Spezifikationen

• Steckverbinder A: BNC-Stecker
• Steckverbinder B: BNC-Stecker
• Adaptertyp: Gerader Kuppler
• Impedanz: 75 Ohm
• Gehäusematerial: Messing, vernickelt
• Kontaktmaterial: Messing, vernickelt
• Isolator: PTFE
• Frequenzbereich: DC – 4 GHz
• Nennspannung: 500 V Spitze
• VSWR: ≤ 1,2:1 @ 3 GHz
• Betriebstemperatur: -40 °C bis +85 °C
• Haltbarkeit: 500 Steckzyklen
• Dielektrische Prüfspannung: 1500 V RMS
• Isolationswiderstand: ≥ 5000 MΩ
• Durchgangswiderstand Mittelkontakt: ≤ 1,5 mΩ
• Durchgangswiderstand Außenkontakt: ≤ 1,0 mΩ
• RoHS-konform

Abschließende Anmerkung

Wenn eine saubere, verlustarme BNC-Verlängerung erforderlich ist, bietet der DELTA BNC-W/BNC-W-Kuppler eine professionelle Lösung, die Signalintegrität und mechanische Zuverlässigkeit in anspruchsvollen Umgebungen gewährleistet.
