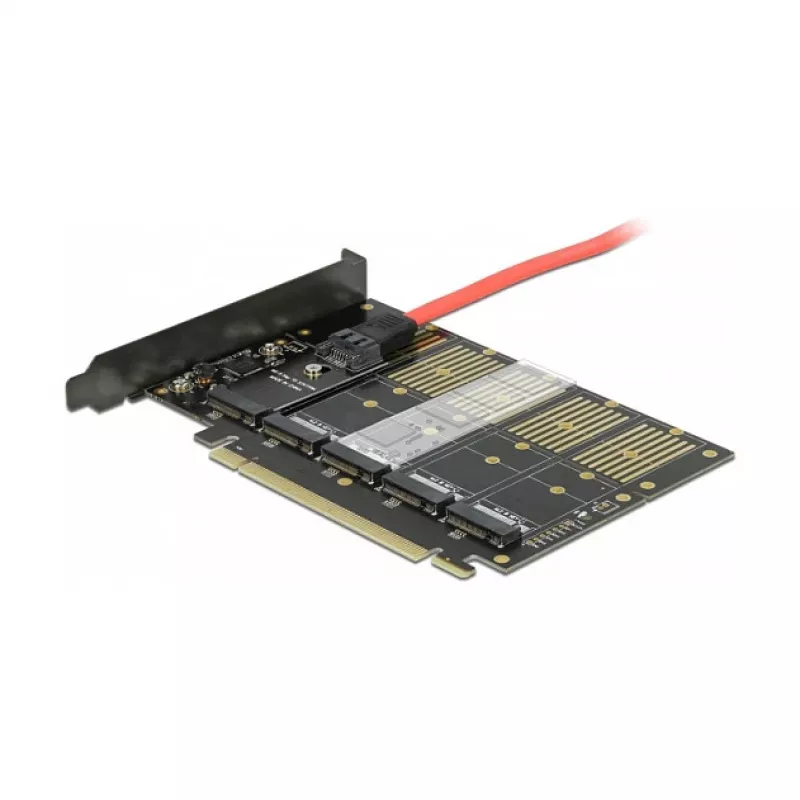

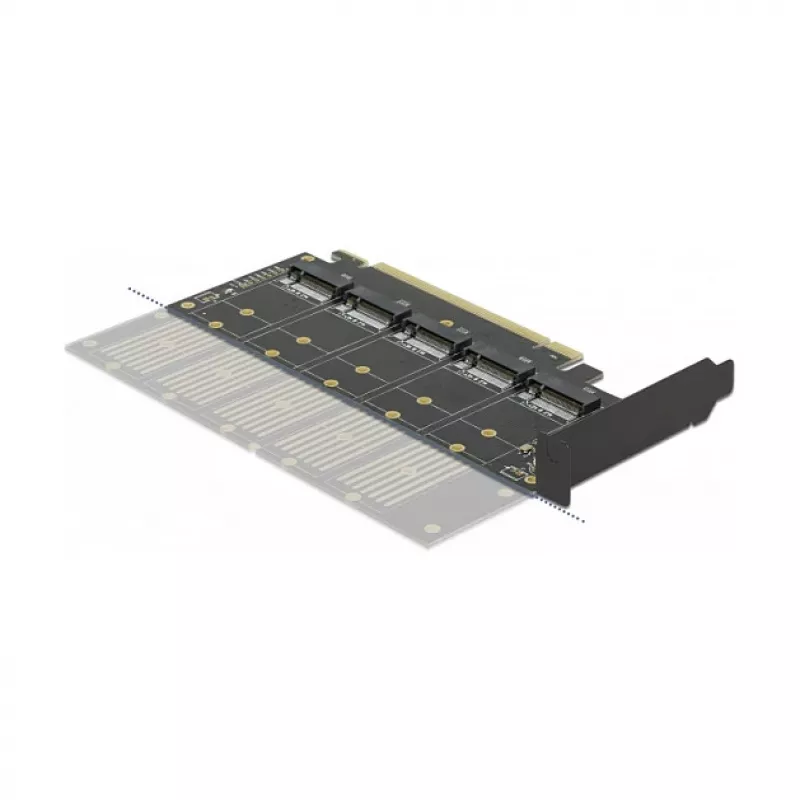

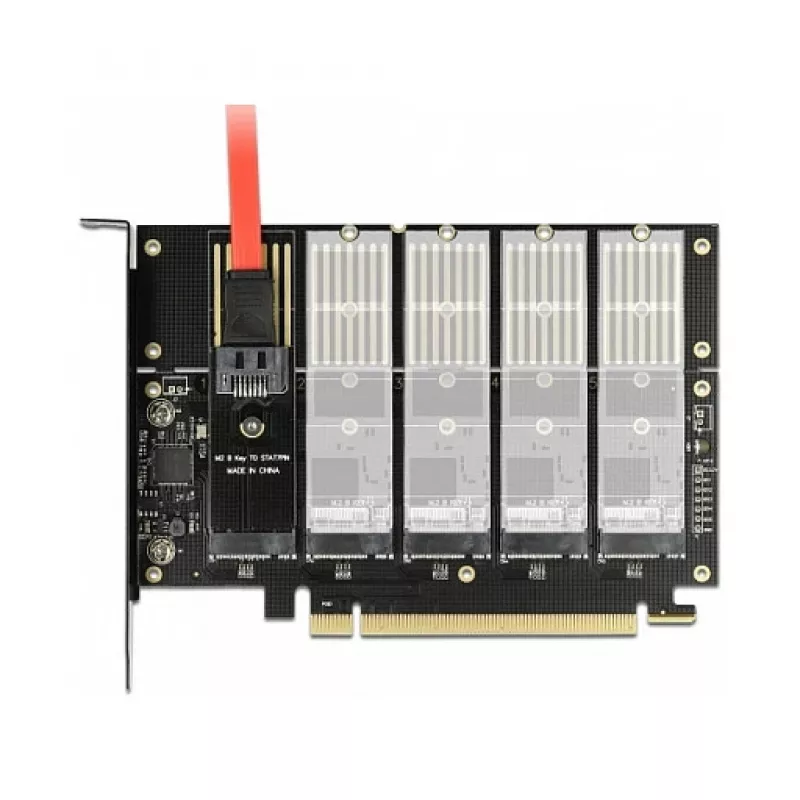

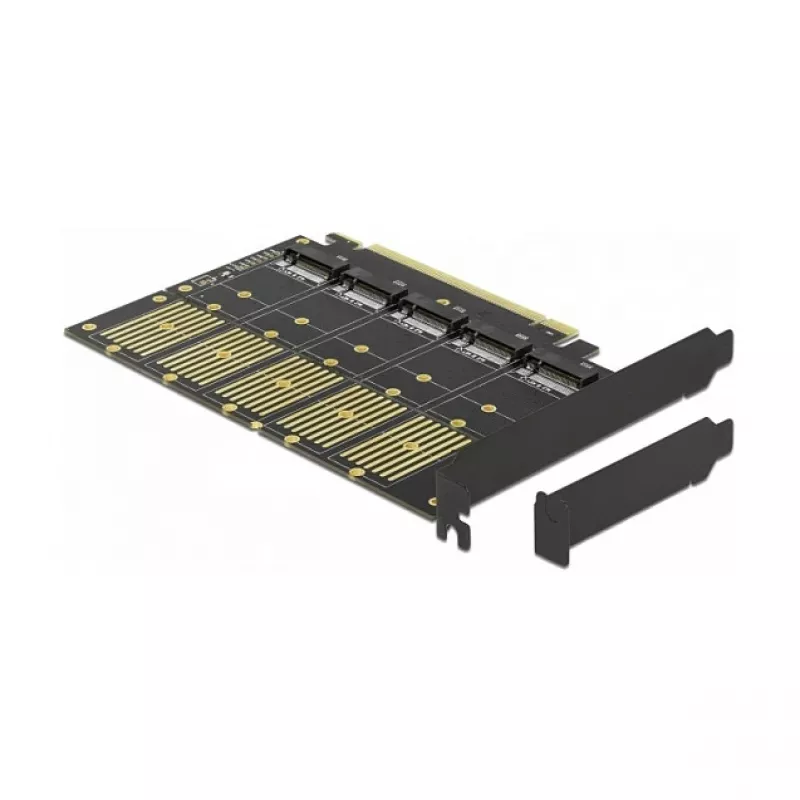

DeLOCK PCI Express x16 Karte auf 5 x interne M.2 Key B / SATA

Diese PCI Express x16 Karte von DeLOCK erweitert einen Desktop-PC um fünf interne M.2 Key B / SATA Steckplätze. Sie unterstützt M.2 Modullängen 2280, 2260, 2242 und 2230 und ermöglicht den gemischten Anschluss von M.2 SATA SSDs und 2,5" SATA-Geräten über die mitgelieferten Adapter und Kabel. Die Karte verwendet die PCIe 3.0 Schnittstelle und eignet sich für Systeme, die einen x16 PCI Express Steckplatz bereitstellen.

Vorteile

Die Karte bietet fünf interne M.2 Key B / SATA Verbindungen und enthält SATA-Kabel sowie Adapter zum Anschluss von bis zu fünf 2,5" SATA-Laufwerken. Sie unterstützt gängige M.2 Formfaktoren (2280, 2260, 2242, 2230) und lässt sich mit der mitgelieferten Low-Profile-Blende in Systemen mit kleinem Formfaktor installieren. Die PCIe x16 Schnittstelle gewährleistet die Kompatibilität mit modernen Mainboards.

Geeignet für

Technische Spezifikationen

Anwendung

Schalten Sie den PC aus und setzen Sie die Karte in einen freien PCI Express x16 Steckplatz auf dem Mainboard ein. Befestigen Sie die Karte am Gehäuse und ersetzen Sie bei Bedarf die volle Blende durch die beiliegende Low-Profile-Blende für den Einbau in kompakte Gehäuse. Installieren Sie die M.2 SATA Module in den M.2 Steckplätzen und befestigen Sie sie in den entsprechenden Schraubpositionen für ihre Länge (2280, 2260, 2242, 2230). Verbinden Sie 2,5" SATA-Laufwerke über die mitgelieferten Adapter und SATA-Kabel, und schließen Sie dann die SATA-Stromanschlüsse vom Netzteil an jedes Laufwerk an. Schalten Sie den PC ein und überprüfen Sie, ob das BIOS/Betriebssystem die angeschlossenen M.2 und SATA-Geräte erkennt. Installieren Sie bei Bedarf jegliche erforderlichen Treiber (vom Hersteller unterstützt: Windows 10, 8.1, 7).

Empfehlungen

Verwenden Sie für einen zuverlässigen Betrieb kompatible M.2 SATA (keine NVMe) Module und standardmäßige 2,5" SATA-Laufwerke. Stellen Sie sicher, dass Ihr Netzteil genügend Stromanschlüsse für zusätzliche SATA-Laufwerke bereitstellt, und überprüfen Sie die verfügbare PCIe-Lane-Zuweisung auf dem Mainboard, da die Leistung von der Hostsystem-Konfiguration abhängen kann.
