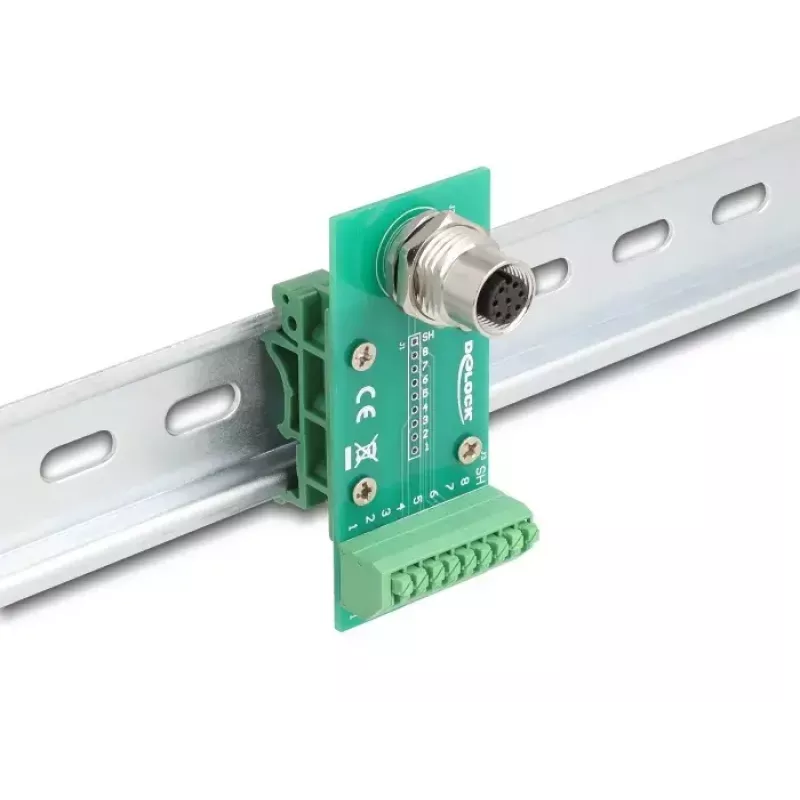

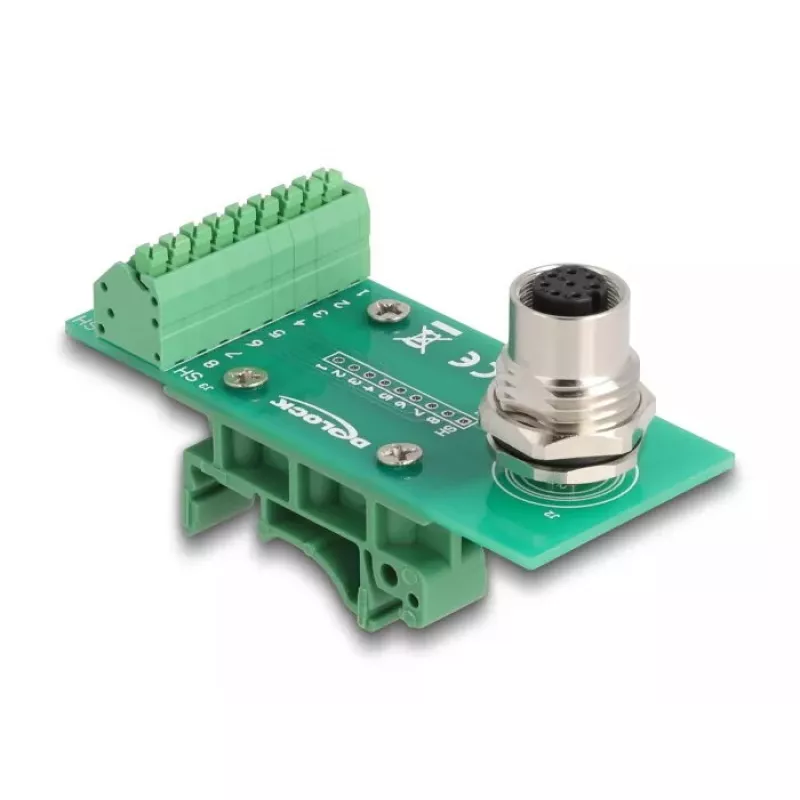

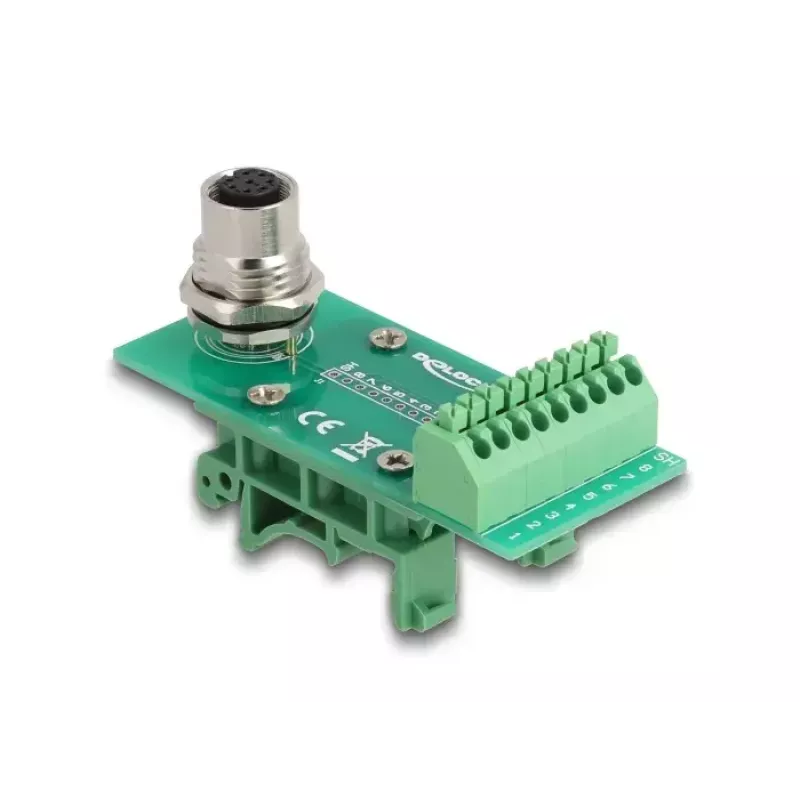

DeLOCK M12 Transfermodul-Adapter 8-polig A-kodiert Buchse auf 9-polige Klemmleiste

Der DeLOCK M12 Transfermodul-Adapter stellt eine sichere Verbindung zwischen Geräten mit M12-Anschlüssen und elektrischen Schaltkreisen über eine 9-polige Klemmleiste her. Der Adapter verfügt über einen 8-poligen A-kodierten M12-Buchsenanschluss und ist für die Hutschienenmontage vorgesehen, mit einem kompakten Formfaktor (43 mm × 76,2 mm × 33 mm), der für enge Einbauräume in Industrie- und Automatisierungsumgebungen geeignet ist.

Vorteile

Der Adapter ermöglicht eine einfache und zuverlässige Verdrahtung zwischen M12-ausgestatteten Geräten und Klemmleisteninstallationen ohne zusätzliche Werkzeuge. Seine A-kodierte 8-polige M12-Buchsenschnittstelle gewährleistet standardisierte Konnektivität, während die 9-polige Klemmleiste übersichtliche Schraubanschlüsse für einzelne Leiter bietet. Mitgelieferte Montageklammern ermöglichen eine schnelle Befestigung an 15-mm- oder 35-mm-Hutschienen, und das kompakte grüne Gehäuse minimiert den benötigten Platz im Schaltschrank.

Geeignet für

• Industrielle Sensoren und Aktoren mit M12-Anschlüssen
• Automatisierungssteuerungen und E/A-Module
• Gebäudeautomation und Schaltschränke
• Signal- und Niederspannungsverkabelung, wo eine Klemmleisten-Schnittstelle erforderlich ist

Technische Spezifikationen

• Anschluss: 8-polig A-kodiert M12 Buchse
• Klemmleiste: 9-polige Schraubklemme
• Montage: Hutschiene (Klammern für 15 mm und 35 mm enthalten)
• Abmessungen: 43 mm (B) × 76,2 mm (T) × 33 mm (H)
• Farbe: Grün
• Marke / MPN / EAN: DELOCK / 60659 / 4043619606597

Verwendung

Montieren Sie den Adapter mithilfe der mitgelieferten Klammern auf einer 15-mm- oder 35-mm-Hutschiene. Verbinden Sie das M12-Kabel mit dem 8-poligen A-kodierten Buchsenanschluss und befestigen Sie jeden Leiter gemäß Ihrem Verdrahtungsplan in den entsprechenden Schraubpositionen der 9-poligen Klemmleiste. Stellen Sie sicher, dass die Schrauben festgezogen sind, um einen stabilen elektrischen Kontakt zu gewährleisten, und überprüfen Sie die korrekte Pinbelegung, bevor Sie das System in Betrieb nehmen.

Empfehlungen

Verwenden Sie den Adapter in Umgebungen und mit Spannungen, die für die angeschlossenen Geräte geeignet sind; vermeiden Sie den Einsatz unter Bedingungen, die die spezifizierten Nennwerte der Geräte überschreiten, und befolgen Sie die branchenüblichen Verdrahtungs- und Sicherheitspraktiken bei Arbeiten an spannungsführenden Stromkreisen.
