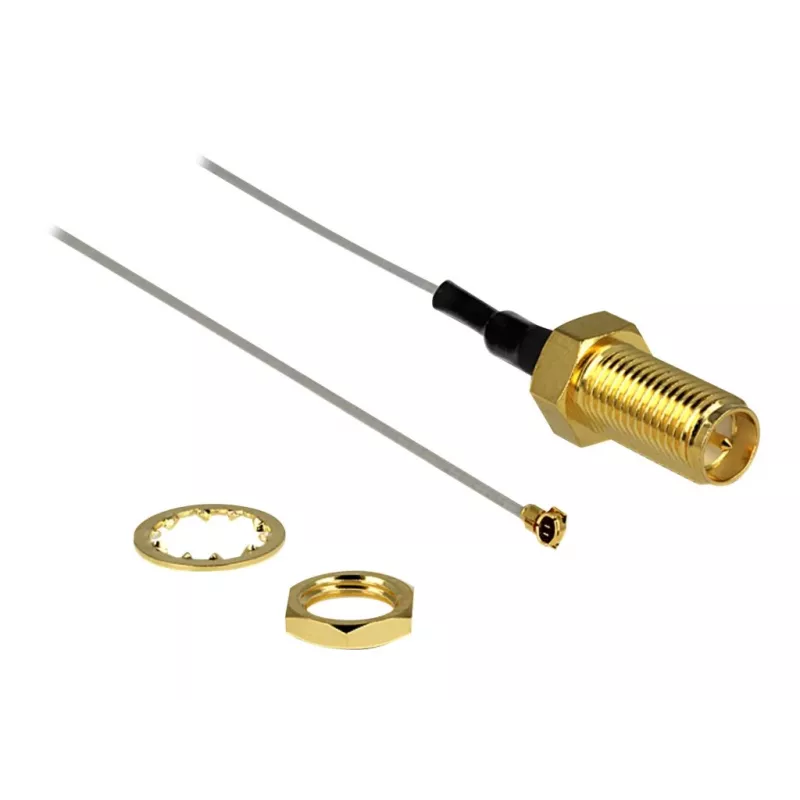

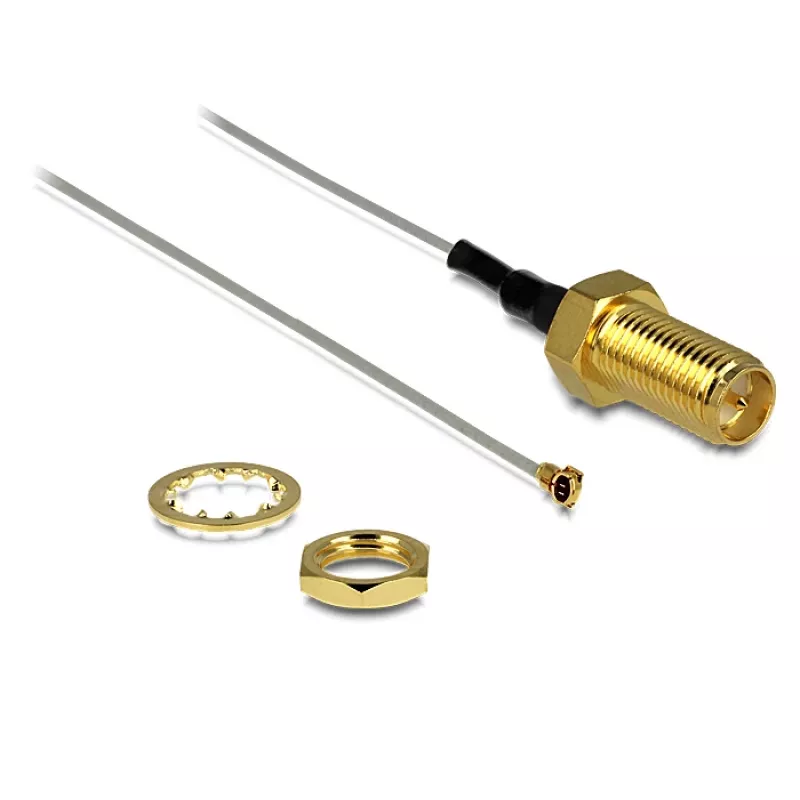

Koaxialkabel DeLOCK 88815 0,2 m MHF IV (I-PEX) RP-SMA Grau

Das DeLOCK 88815 Koaxialkabel ist ein 0,2 m langes Verbindungskabel mit einer RP-SMA-Buchsen-Einbaubuchse an einem Ende und einem MHF IV (I-PEX) kompatiblen Stecker (HSC MXHP32 / Murata) am anderen. Es handelt sich um ein 50-Ohm-Koaxkabel mit einem Durchmesser von 0,81 mm und grauer Isolierung, das für HF-Verbindungen vorgesehen ist, bei denen der Platz begrenzt ist und eine zuverlässige Signalübertragung erforderlich ist.

Vorteile

Das Kabel kombiniert einen kompakten MHF IV (I-PEX)-Stecker mit einer standardmäßigen RP-SMA-Buchsen-Einbaubuchse und ermöglicht so Verbindungen zwischen Miniatur-HF-Modulen und Geräten mit RP-SMA-Schnittstellen. Seine 50-Ohm-Impedanz und der koaxiale Aufbau unterstützen eine stabile Hochfrequenz-Signalübertragung. Die kurze Länge von 200 mm und der geringe Durchmesser von 0,81 mm machen es für enge Installationen geeignet, während der graue Mantel ein neutrales Erscheinungsbild bietet.

Geeignet für

• Anschluss von Miniatur-HF-Modulen (mit MHF IV / I-PEX-Buchsen) an externe RP-SMA-Antennenanschlüsse
• Interne oder kompakte Geräteinstallationen mit beengten Platzverhältnissen
• WLAN, Bluetooth und andere HF-Anwendungen, die 50-Ohm-Verbindungen erfordern

Technische Daten

• Anschlüsse: MHF IV (I-PEX)-Stecker (HSC MXHP32 / Murata) auf RP-SMA-Buchsen-Einbaubuchse
• Kabeltyp: koaxial
• Kabellänge: 200 mm
• Kabeldurchmesser: 0,81 mm
• Wickellänge: 10 mm
• Impedanz: 50 Ohm
• Farbe: grau

Verwendung

Befestigen Sie den MHF IV (I-PEX)-Stecker an der entsprechenden Buchse des HF-Moduls oder der Platine und montieren Sie dann die RP-SMA-Buchsen-Einbaubuchse an der Geräteblende oder verbinden Sie sie mit einem RP-SMA-Stecker. Achten Sie darauf, dass die Steckverbinder ausgerichtet sind, und drücken Sie sie vorsichtig bis zum Einrasten; wenden Sie keine übermäßige Kraft an. Verlegen Sie das Koaxkabel sorgfältig, um scharfe Biegungen zu vermeiden, und halten Sie den angegebenen Biegeradius ein, um eine zuverlässige Leistung zu gewährleisten.

Empfehlungen

Für eine optimale Signalintegrität vermeiden Sie wiederholtes Biegen in der Nähe der Steckerenden und halten Sie die Kabellängen so kurz wie praktisch möglich. Überprüfen Sie vor der Installation die Kompatibilität der Steckverbinder (MHF IV / I-PEX und RP-SMA).
