DeLOCK M12 Transfermodul-Adapter 17-polig A-codiert Stecker auf 18-polige Klemmleiste

Der DeLOCK M12 Transfermodul-Adapter bietet eine kompakte und zuverlässige Schnittstelle zwischen Geräten mit einem 17-poligen A-codierten M12-Stecker und elektrischen Schaltkreisen über eine 18-polige Klemmleiste. Entwickelt für industrielle und automatisierungstechnische Umgebungen vereinfacht der Adapter die Verkabelung und unterstützt eine zuverlässige Signal- und Stromübertragung bei minimalem Platzbedarf für die Installation in Schaltschränken und anderen beengten Umgebungen.

Vorteile

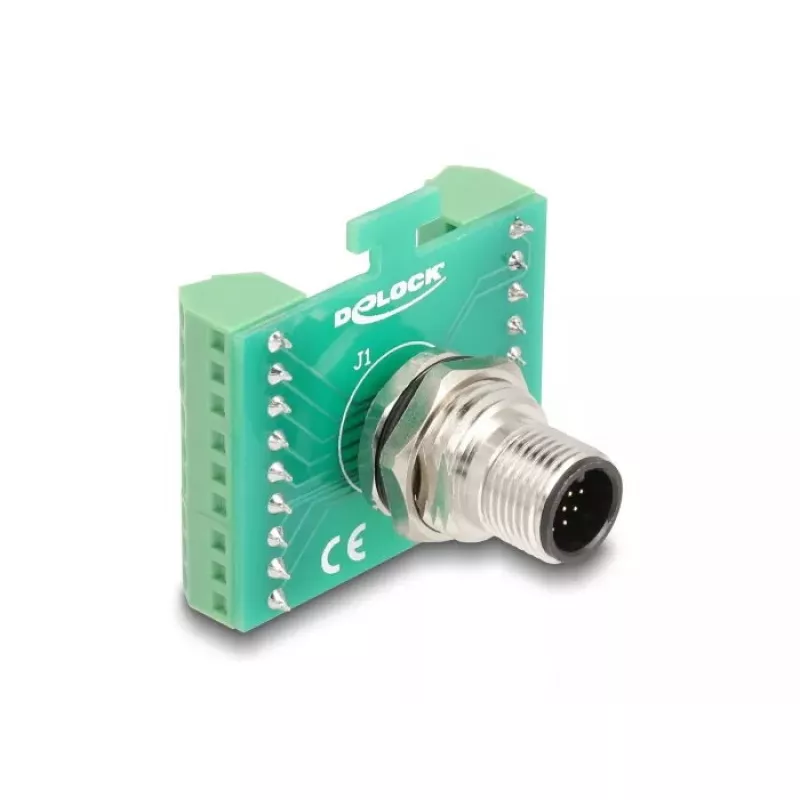

Der Adapter kombiniert einen 17-poligen A-codierten M12-Stecker mit einer 18-poligen Klemmleiste in einem kompakten grünen Gehäuse und ermöglicht so eine einfache Feldverdrahtung ohne zusätzliche Konverter. Die robuste M12-Verbindung gewährleistet sicheren Halt und stabilen Kontakt, während die Klemmleiste einen einfachen Zugang zu einzelnen Leitern für Tests, Wartungsarbeiten oder individuelle Verdrahtungsschemata bietet.

Geeignet für

• Industrielle Automatisierungsgeräte
• Gebäudeautomationssysteme
• Schaltschränke und Schaltanlagen mit begrenztem Platz
• Feldverdrahtung, Wartungs- und Testaufgaben

Technische Daten

• Steckverbinder: 17-polig A-codiert M12-Stecker
• Klemmleiste: 18-polige Schraub-/Klemmverbindung
• Farbe: Grün
• Marke: DELOCK, MPN: 60661, EAN: 4043619606610

Verwendung

Verbinden Sie den M12-Stecker des Adapters mit der entsprechenden A-codierten M12-Buchse am Gerät, bis der Stecker vollständig eingerastet ist. Befestigen Sie die einzelnen Leiter in der 18-poligen Klemmleiste gemäß Verdrahtungsplan oder Anwendungsanforderungen und ziehen Sie die Klemmschrauben fest, um einen zuverlässigen elektrischen Kontakt zu gewährleisten. Installieren Sie den Adapter im Schaltschrank oder am Montageort und lassen Sie ausreichend Freiraum für Kabelverlegung und Wartungszugang.

Empfehlungen

Setzen Sie den Adapter in Umgebungen ein, die mit den Spezifikationen für M12-Steckverbinder kompatibel sind, und stellen Sie vor dem Anlegen der Spannung die korrekte Pinbelegung sicher. Überprüfen Sie den festen Sitz der Klemmschrauben nach der Erstinstallation und nach jeder Wartung, um zuverlässige Verbindungen zu gewährleisten.
