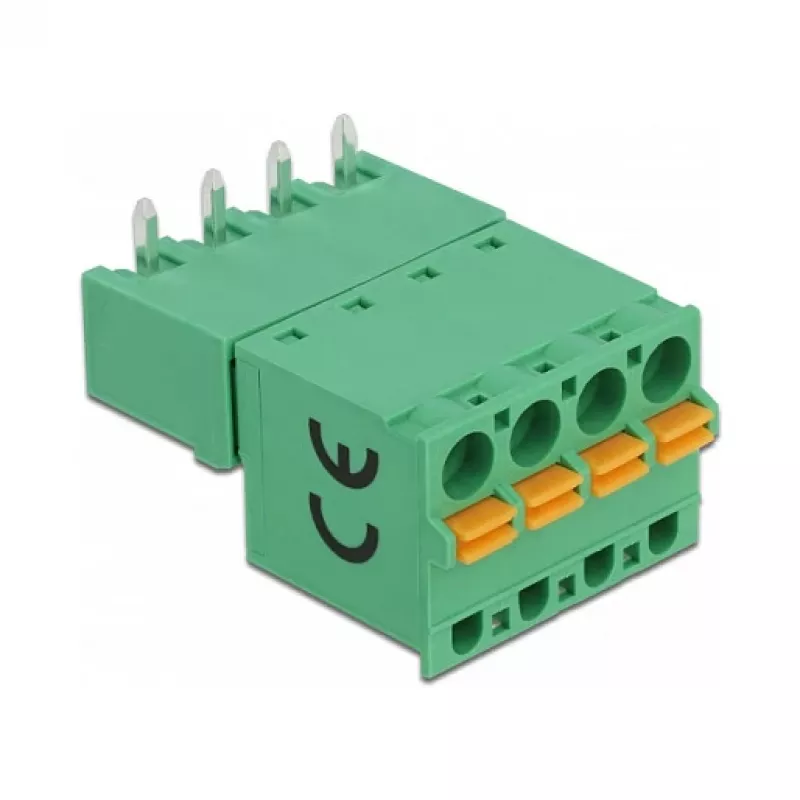

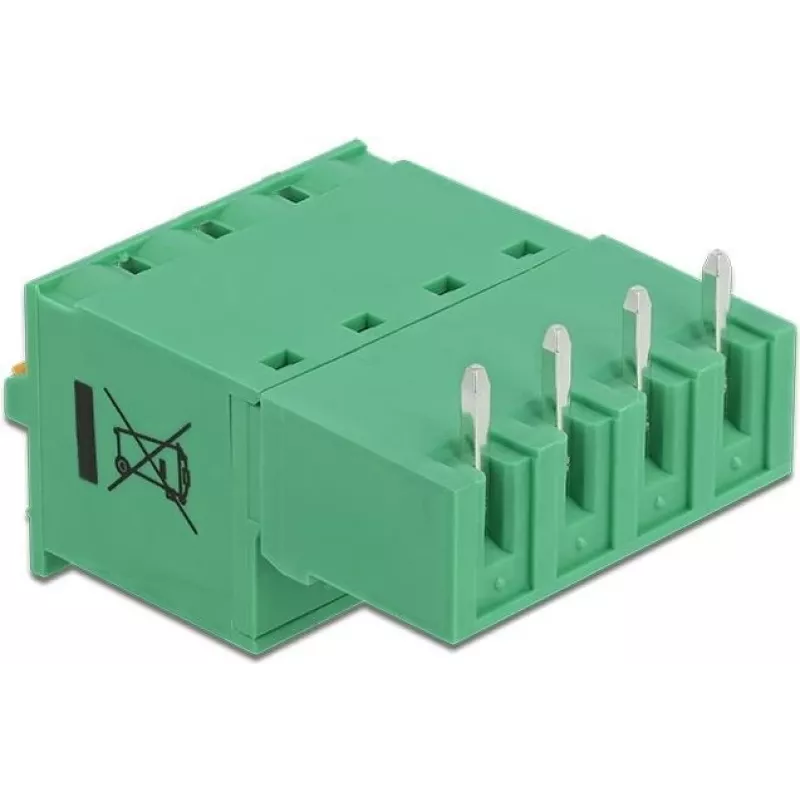

Delock Klemmenblock-Set für Platine 4-polig 5,08 mm Rastermaß horizontal 66506

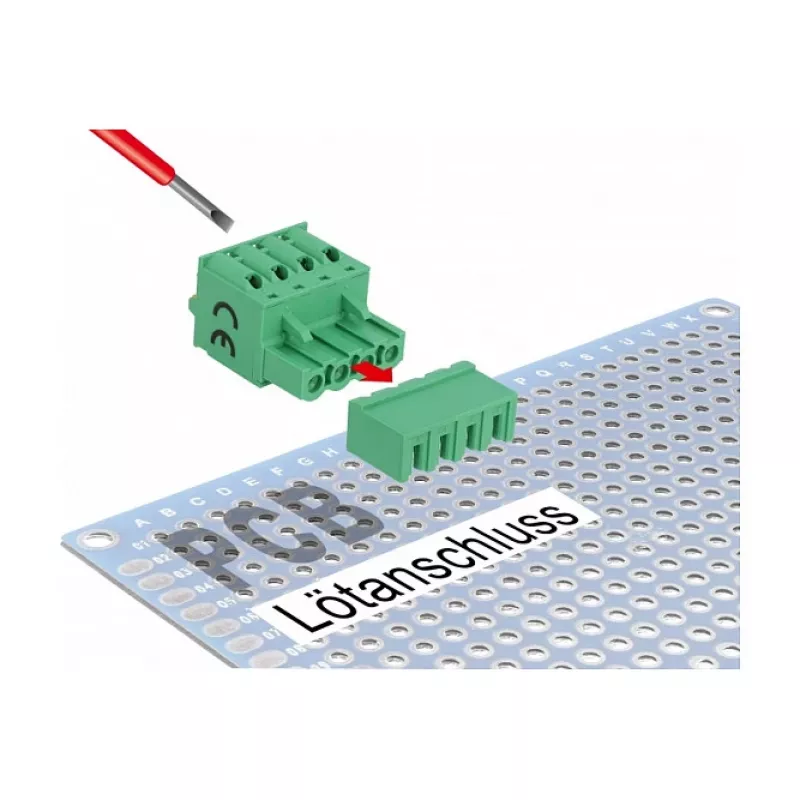

Wenn Sie eine zuverlässige Draht-zu-Platine-Verbindung auf einer Leiterplatte benötigen, bietet dieses Delock Klemmenblock-Set eine unkomplizierte Schraubklemmenlösung. Es enthält sowohl einen männlichen als auch einen weiblichen 4-poligen Verbinder mit einem Rastermaß von 5,08 mm, sodass Sie eine sichere horizontale Verbindung ohne Löten herstellen können.

Für wen ist es geeignet

Dieses Set ist für Elektronikbastler, Techniker und Ingenieure gedacht, die Drähte abnehmbar mit einer Platine verbinden müssen. Es eignet sich für Prototyping, Reparaturen oder kleine Serien, bei denen eine robuste und wiederverwendbare Verbindung erforderlich ist.

Hauptmerkmale

• 4-poliges Klemmenblock-Set mit 5,08 mm Rastermaß
• Horizontale Ausrichtung für flache Montage auf der Platine
• Schraubklemmen-Anschlussmethode – kein Löten erforderlich
• Nennstrom 10 A und Nennspannung 300 V
• Akzeptiert starre oder flexible Drähte von 24 bis 12 AWG
• Betriebstemperaturbereich: -40 °C bis 105 °C
• Gehäuse aus PA66, UL94V-0 Entflammbarkeitsklasse
• Kontakte: Messing, verzinnt; Schrauben: Stahl, verzinkt
• Farbe: Grün

Spezifikationen

• Verbindertyp: Klemmenblock-Set
• Anzahl der Pole: 4
• Rastermaß: 5,08 mm
• Ausrichtung: Horizontal
• Montageart: Platine
• Anschlussmethode: Schraubklemme
• Nennstrom: 10 A
• Nennspannung: 300 V
• Drahtquerschnitt (starr): 24 - 12 AWG
• Drahtquerschnitt (flexibel): 24 - 12 AWG
• Abisolierlänge: 7 - 8 mm
• Betriebstemperatur: -40 °C bis 105 °C
• Gehäusematerial: PA66
• Kontaktmaterial: Messing, verzinnt
• Schraubenmaterial: Stahl, verzinkt
• Farbe: Grün
• Entflammbarkeitsklasse: UL94V-0
• Setinhalt: 1x männlicher Verbinder, 1x weiblicher Verbinder

Tipps

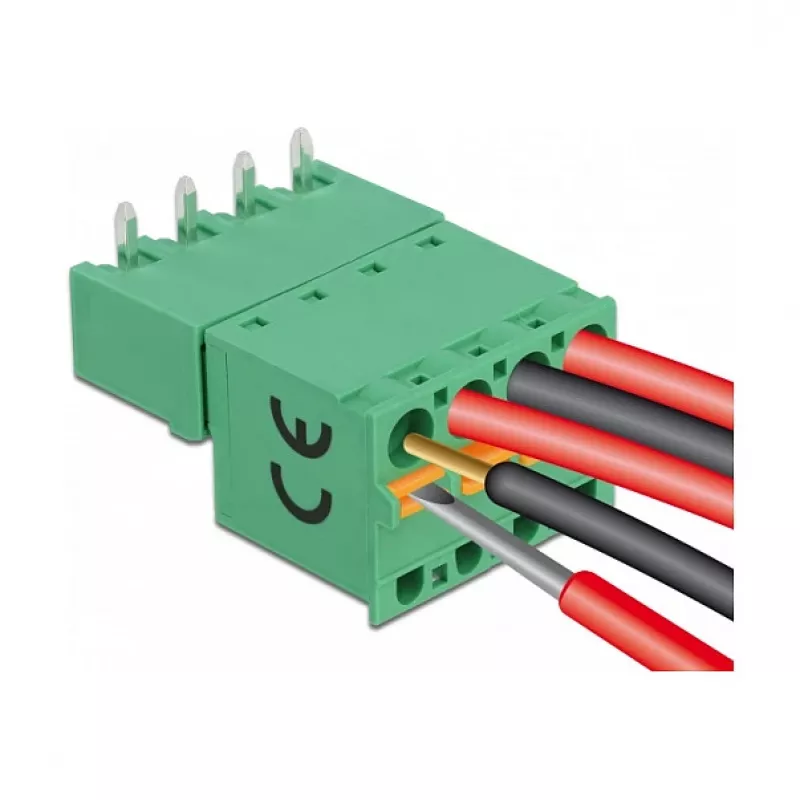

Stellen Sie sicher, dass der Draht auf die empfohlene Länge von 7-8 mm abisoliert ist, bevor Sie ihn einführen. Ziehen Sie die Schrauben fest an, um den Draht zu sichern, aber vermeiden Sie ein Überdrehen, um Schäden am Draht oder an der Klemme zu verhindern.
