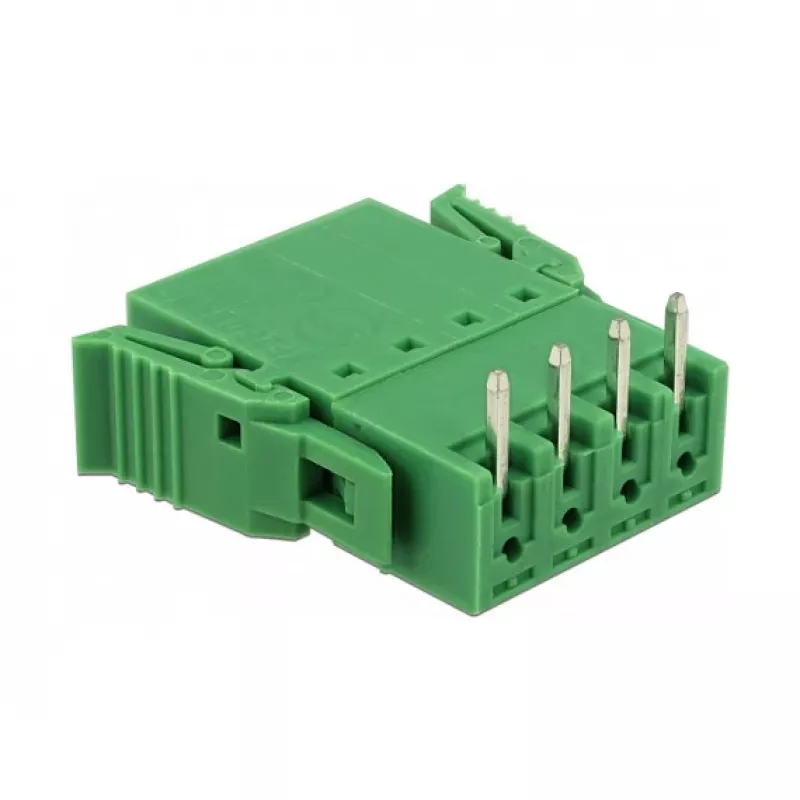

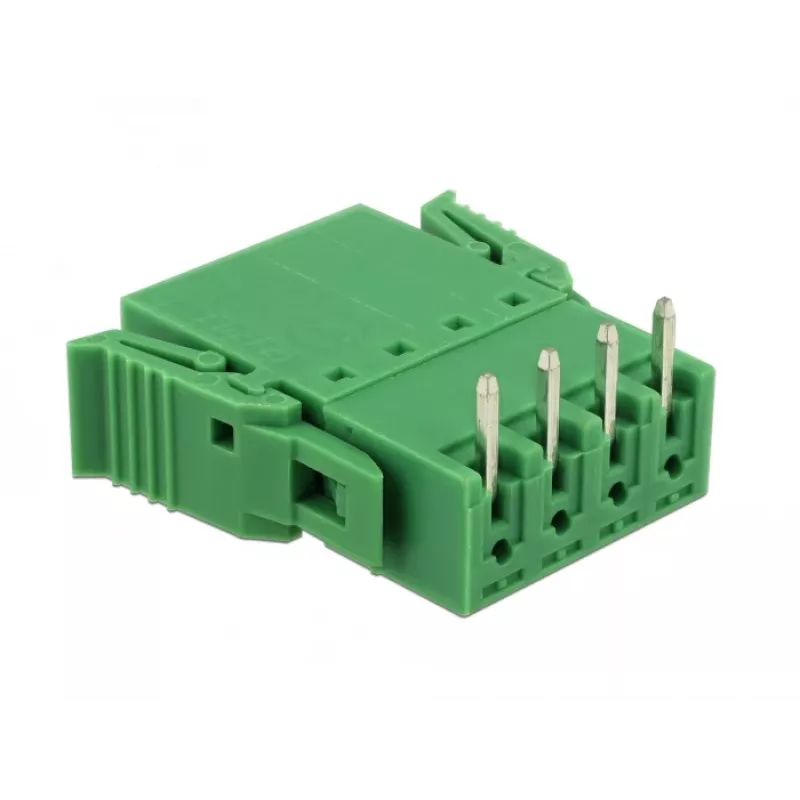

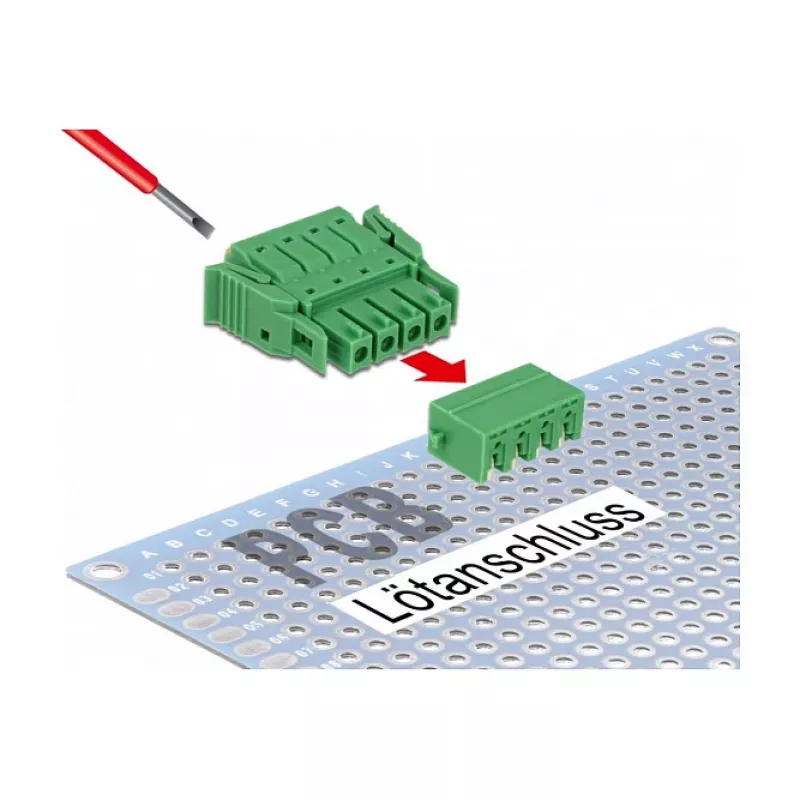

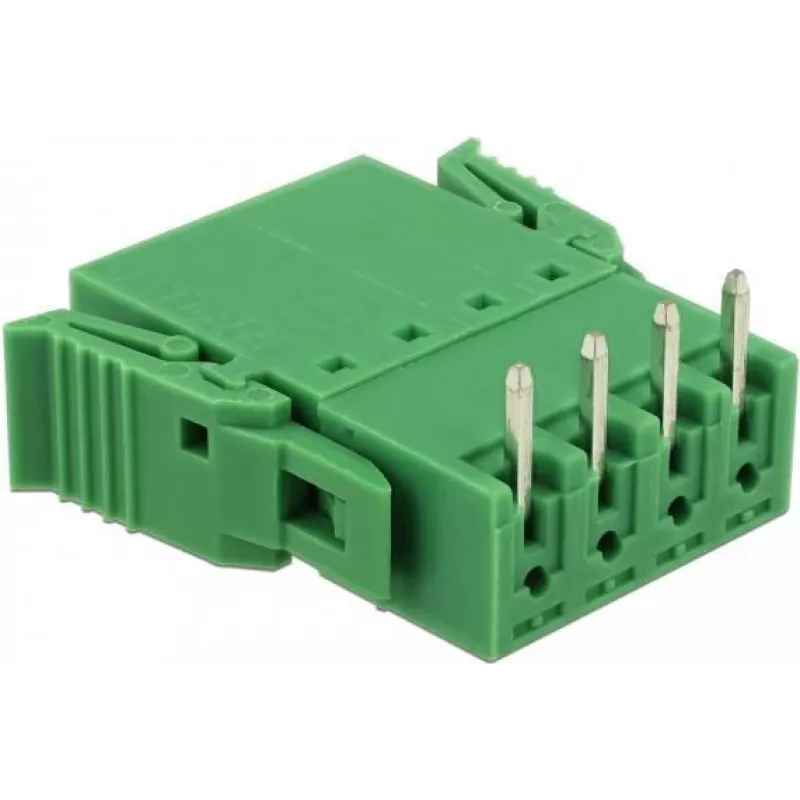

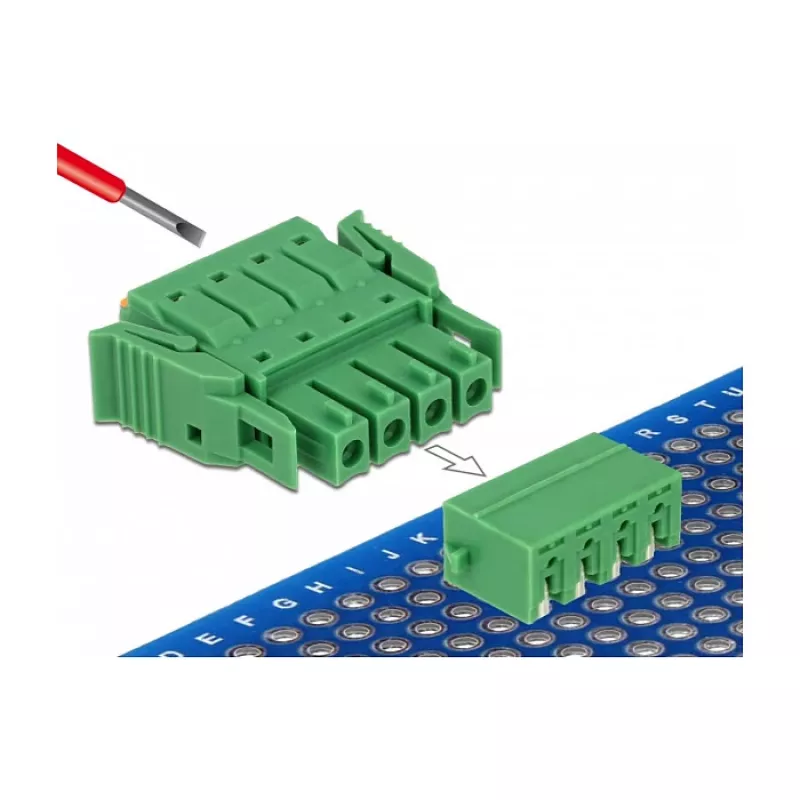

Delock Klemmenblock-Set für Platine 4-polig 3,81 mm Rastermaß horizontal (65954)

Beim Aufbau oder der Reparatur von Elektronik kann das Herstellen zuverlässiger Draht-zu-Platine-Verbindungen auf einer Leiterplatte eine Herausforderung darstellen. Dieses Delock-Klemmenblock-Set bietet eine unkomplizierte Lösung zum Anschluss von Drähten an eine Leiterplatte mit 4-poliger Konfiguration und 3,81 mm Rastermaß. Die horizontale Ausrichtung ermöglicht eine flache Montage und eignet sich daher für Anwendungen, bei denen der vertikale Platz begrenzt ist.

Für wen ist es geeignet

Dieses Set ist für Elektronikbastler, Techniker und Ingenieure gedacht, die sichere, lösbare Verbindungen auf Leiterplatten herstellen müssen. Es ist besonders nützlich für Prototyping, industrielle Steuerungssysteme und kundenspezifische Elektronikprojekte, die einen kompakten und zuverlässigen Klemmenblock erfordern.

Hauptmerkmale

• 4-poliges Klemmenblock-Set mit 3,81 mm Rastermaß
• Horizontale Montageausrichtung für flache Leiterplattendesigns
• Durchsteckmontage (THT) für einfaches Löten
• Nennstrom 8 A und Nennspannung 300 V
• Akzeptiert starre oder flexible Drähte von 28 bis 16 AWG (0,08 bis 1,31 mm²)
• Gehäuse aus langlebigem PA66-Material
• Kontakte aus Messing mit Verzinnung
• Schrauben aus Stahl mit Verzinkung
• Betriebstemperaturbereich: -40 °C bis 105 °C
• Grüne Farbe zur einfachen Identifizierung
• Set enthält 10 Stück

Spezifikationen

• Produkttyp: Klemmenblock-Set
• Anzahl der Pole: 4
• Rastermaß: 3,81 mm
• Montageausrichtung: Horizontal
• Montageart: Durchsteckmontage (THT)
• Nennstrom: 8 A
• Nennspannung: 300 V
• Drahtquerschnitt (starr): 28 - 16 AWG (0,08 - 1,31 mm²)
• Drahtquerschnitt (flexibel): 28 - 16 AWG (0,08 - 1,31 mm²)
• Abisolierlänge: 5 mm
• Gehäusematerial: PA66
• Kontaktmaterial: Messing, verzinnt
• Schraubenmaterial: Stahl, verzinkt
• Betriebstemperatur: -40 °C bis 105 °C
• Farbe: Grün
• Menge pro Set: 10 Stück

Tipps

Beim Löten dieser Klemmenblöcke auf eine Leiterplatte stellen Sie sicher, dass die Platine sauber ist, und verwenden Sie einen Lötkolben mit geeigneter Temperaturregelung. Isolieren Sie Drähte auf die angegebene Länge von 5 mm ab, um optimalen Kontakt zu gewährleisten. Bei flexiblen Drähten sollten Sie die Enden verzinnen oder Aderendhülsen verwenden, um ein Ausfransen zu verhindern. Ziehen Sie die Schrauben fest an, aber vermeiden Sie übermäßiges Anziehen, um Schäden am Draht oder Klemmenblock zu vermeiden.
