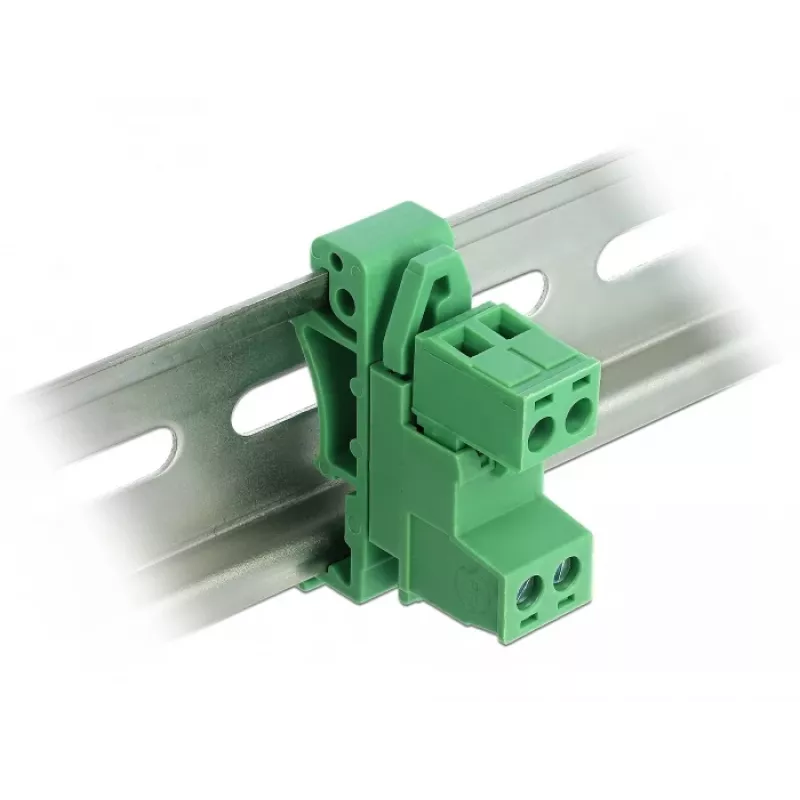

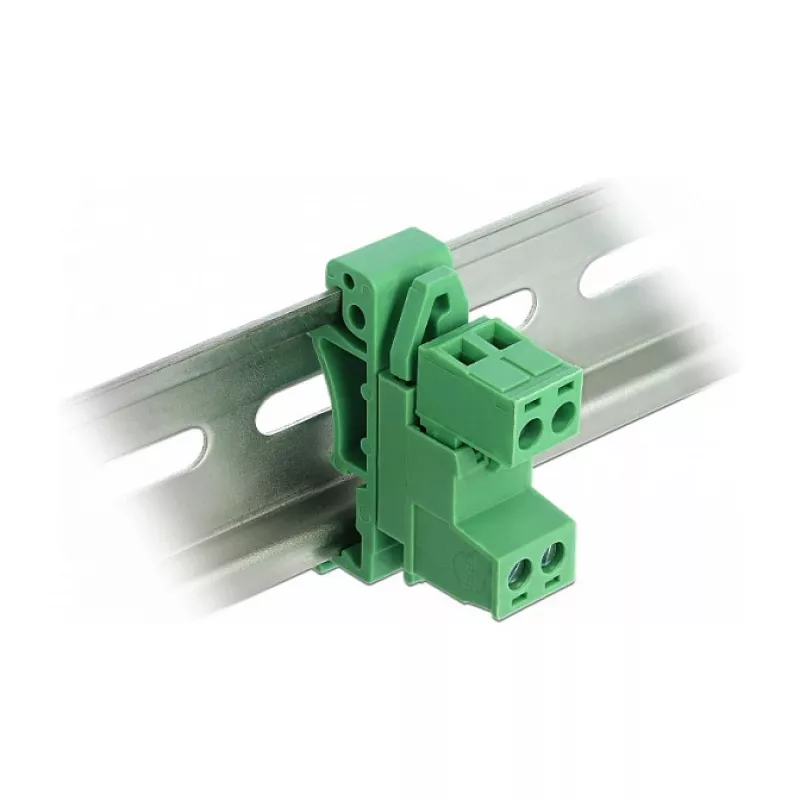

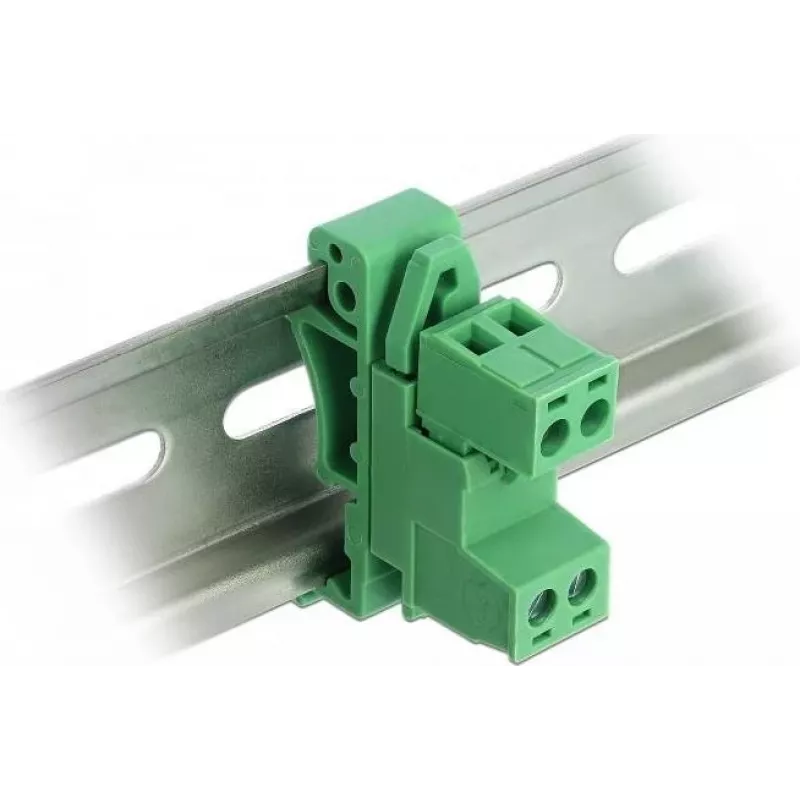

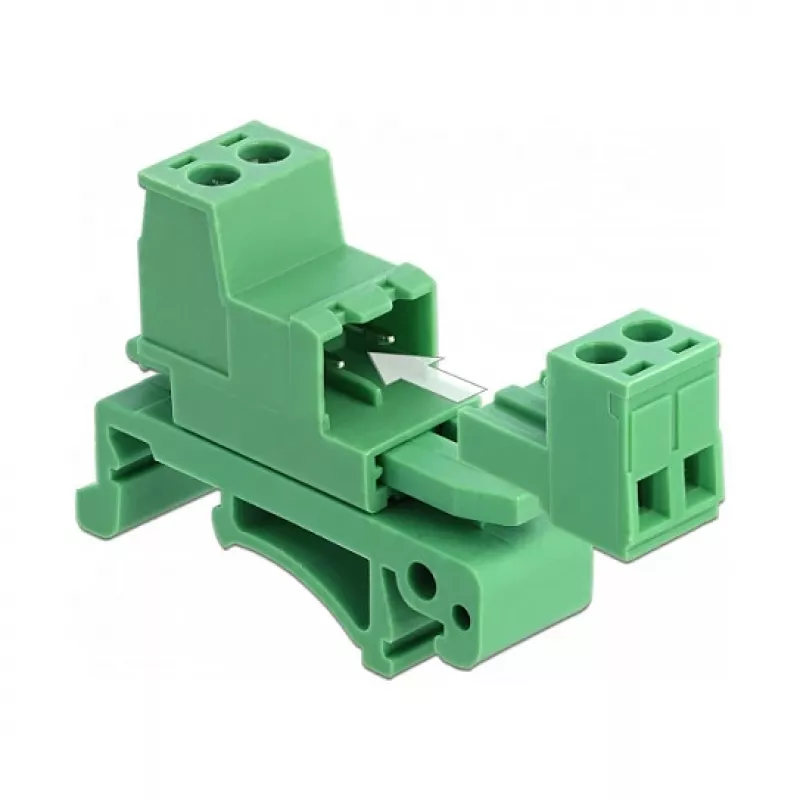

DELOCK Klemmenblock-Set für DIN-Schiene 2-polig Rastermaß 5,08 mm gewinkelt

Das DELOCK 66078 Klemmenblock-Set bietet eine zuverlässige Schraubverbindung für zwei Leiter mit einem Rastermaß von 5,08 mm, ausgelegt für die Montage auf DIN-Schienen. Die gewinkelte Ausrichtung vereinfacht die Verdrahtung in engen Räumen, und das grüne Polyamid-Gehäuse erfüllt die Entflammbarkeitsanforderungen nach UL 94 V0.

Highlights

• 2 Positionen, 5,08 mm Rastermaß, Schraubverbindung
• Nennstrom 12 A, Nennspannung 320 V (IEC)
• Akzeptiert starre oder flexible Leiter 0,2–2,5 mm² (24–12 AWG)
• Betriebstemperatur -40 °C bis 100 °C

Im täglichen Einsatz

Die Schraubklemmen mit M3-Gewinde und 7 mm Abisolierlänge gewährleisten sichere, vibrationsbeständige Verbindungen. Der Block ist für freies Hängen (Kabelanschluss) vorgesehen und wird auf Standard-DIN-Schienen montiert.

Vollständige Spezifikationen

• Produkttyp: PCB-Steckverbinder
• Serie: MSTB 2,5
• Anzahl der Positionen: 2
• Rastermaß: 5,08 mm
• Anschlussmethode: Schraubverbindung
• Nennstrom (IEC): 12 A
• Nennspannung (IEC, III/2): 320 V
• Bemessungsstoßspannung (III/2): 4 kV
• Nennquerschnitt: 2,5 mm²
• Leiterquerschnitt starr: 0,2 - 2,5 mm²
• Leiterquerschnitt flexibel: 0,2 - 2,5 mm²
• Leiterquerschnitt AWG: 24 - 12
• Abisolierlänge: 7 mm
• Schraubgewinde: M3
• Isolierstoff: PA (Polyamid)
• Farbe: Grün
• Entflammbarkeitsklasse (UL 94): V0
• Montageart: Freies Hängen (Kabelanschluss)
• Betriebstemperatur: -40 °C bis 100 °C

Abschließende Anmerkung

Ein kompakter, gewinkelter Klemmenblock für DIN-Schienen-Anwendungen, bei denen der Platz begrenzt ist und zuverlässige Schraubverbindungen erforderlich sind.
