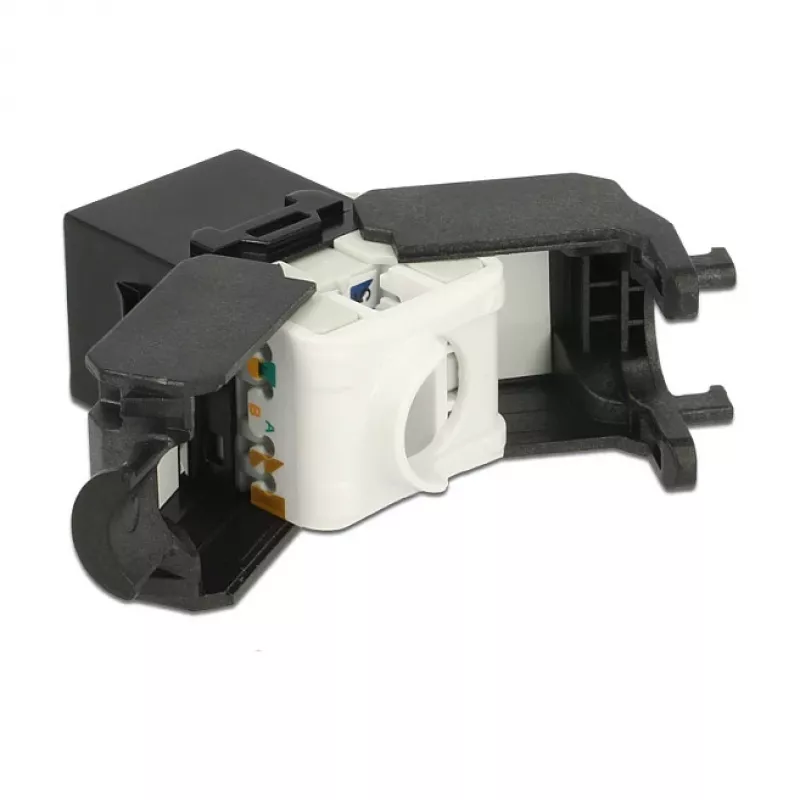

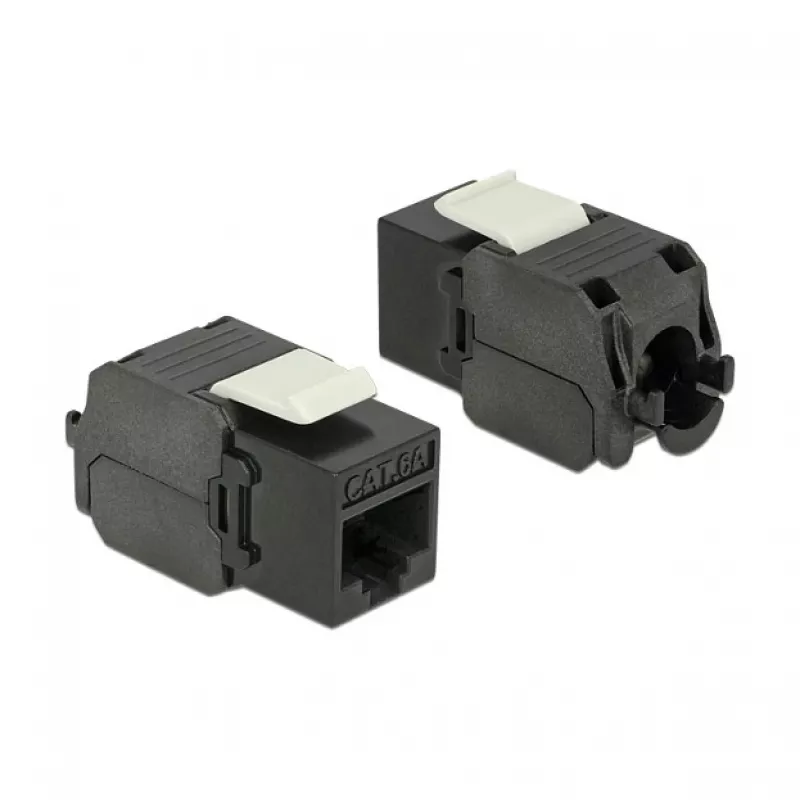

DeLOCK Keystone-Modul 86267 Schwarz RJ-45 LSA 16 mm 37,8 mm 22,5 mm

Das DeLOCK Keystone-Modul 86267 ist eine kompakte Anschlusseinheit, die entwickelt wurde, um Twisted-Pair-Kabel mit einer RJ45-Buchse zu verbinden. Es verfügt über ein schwarzes Gehäuse und einen LSA-Kontakt (Schneid-Klemm-Technik) für eine zuverlässige Terminierung. Mit standardisierten Keystone-Abmessungen passt das Modul in gängige Keystone-Patchpanels, Anschlussdosen und Aufputzgehäuse für ordentliche Netzwerkinstallationen.

Vorteile

Das Modul bietet einen platzsparenden Keystone-Formfaktor und eine schwarze Oberfläche, die sich in viele Kabelmanagement-Panels einfügt. Der LSA-Kontakt gewährleistet eine sichere, werkzeugfreundliche Terminierung von Twisted-Pair-Kabeln, ohne dass die Leiterisolierung abisoliert werden muss. Standardisierte Abmessungen bieten Kompatibilität mit weit verbreiteten Keystone-Montagesystemen.

Geeignet für

• Keystone-Patchpanels
• Anschlussdosen und Wandauslässe
• Aufputzgehäuse und kleine Netzwerkgehäuse
• Installation von Ethernet-RJ45-Verbindungen mit LSA-Terminierung

Wichtige Spezifikationen

• Marke: DELOCK
• Modell / MPN: 86267
• Anschluss: RJ-45 (Buchse) mit LSA-Terminierung
• Farbe: Schwarz
• Breite: 16 mm
• Tiefe: 37,8 mm
• Höhe: 22,5 mm
• EAN: 4043619862672

Verwendung

Setzen Sie das Modul in einen kompatiblen Keystone-Port an einem Patchpanel, einer Anschlussdose oder einem Aufputzgehäuse ein, bis es einrastet. Terminieren Sie die Twisted-Pair-Leiter in die LSA-Kontakte gemäß dem anerkannten Verdrahtungsschema (z. B. T568A oder T568B) und verwenden Sie das entsprechende LSA-Werkzeug, um die Leiter in die Kontakte zu drücken. Überprüfen Sie nach der Terminierung Durchgang und Signalintegrität mit einem Netzwerktester, bevor Sie die Installation abschließen.

Empfehlungen

Verwenden Sie das Modul in standardmäßigen Keystone-Montagesystemen und befolgen Sie die empfohlenen Verdrahtungsschemata (T568A/T568B). Verwenden Sie für zuverlässige Ergebnisse ein ordnungsgemäßes LSA-Terminierungswerkzeug und testen Sie jede Verbindung nach der Installation mit einem Netzwerktester.
