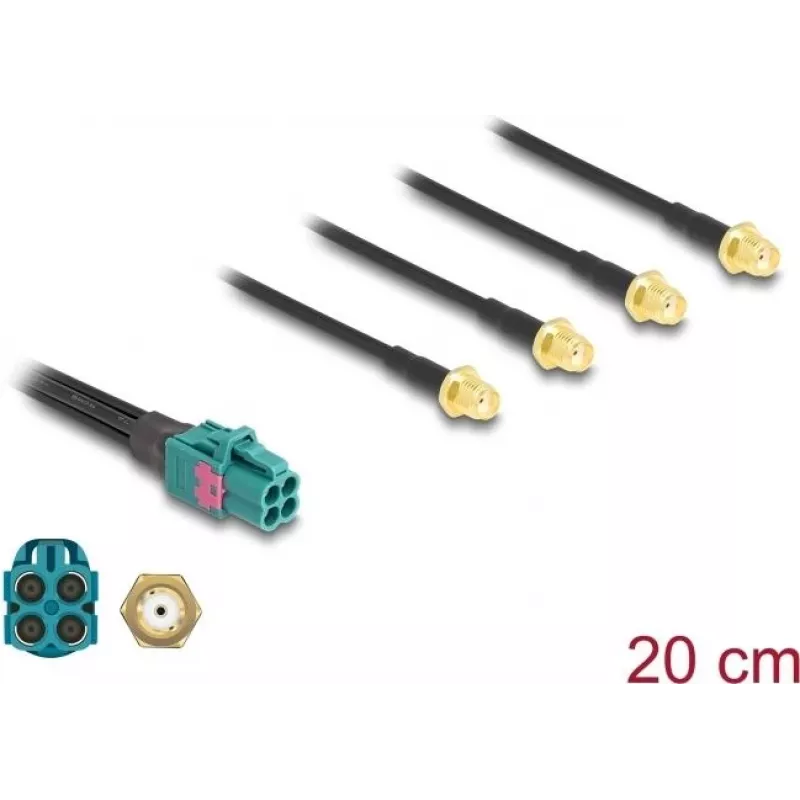

Delock Kabel Mini FAKRA Z Buchse Quad auf 4 x SMA Stecker 0,2 m RG-174 90283

Dieses Delock Adapterkabel zeichnet sich dadurch aus, dass es einen einzelnen Quad Mini FAKRA Z Buchse-Anschluss in vier separate SMA Stecker-Anschlüsse umwandelt und so eine Mehrkanal-RF-Signalverteilung auf kompakter Länge von 0,2 m ermöglicht. Es ist mit RG-174 Koaxialkabel für flexible Verlegung in engen Automotive- und RF-Umgebungen gefertigt.

Highlights

• Anschluss A: 1 x Mini FAKRA Z Buchse (Quad, 4 Kanäle)
• Anschluss B: 4 x SMA Stecker
• Kabellänge: 0,2 m
• Impedanz: 50 Ohm
• Kabeltyp: RG-174
• Farbe: Schwarz

Im täglichen Einsatz

Die neutrale Z-Codierung und die Quad-Konfiguration machen dieses Kabel geeignet für GPS-, GSM-, WLAN-, Bluetooth- und Automotive-RF-Anwendungen. Das RG-174 Kabel mit 2,7 mm Durchmesser bietet eine Balance aus Flexibilität und Leistung, mit einer Dämpfung von 1,5 dB pro Meter bei 1,5 GHz. Der Betriebstemperaturbereich liegt bei -10 °C bis 60 °C.

Technische Daten

• Kabeldurchmesser: 2,7 mm
• FAKRA-Code: Z (neutral)
• Pinbelegung: Mini FAKRA Pin 1 auf SMA 1, Pin 2 auf SMA 2, Pin 3 auf SMA 3, Pin 4 auf SMA 4
• Dämpfung: 1,5 dB/m @ 1,5 GHz
• Betriebstemperatur: -10 °C bis 60 °C
• Geschlecht Anschluss A: Buchse
• Geschlecht Anschluss B: Stecker
• Anzahl Anschlüsse A: 1
• Anzahl Anschlüsse B: 4

Abschließende Anmerkung

Ideal zum Aufteilen eines Quad Mini FAKRA-Signals auf vier einzelne SMA-Verbindungen in RF- und Automotive-Setups.
