DELOCK Kabel-Adapter SMA Gold – Adapter mit SMA-auf-SMA-Buchsen, Goldausführung

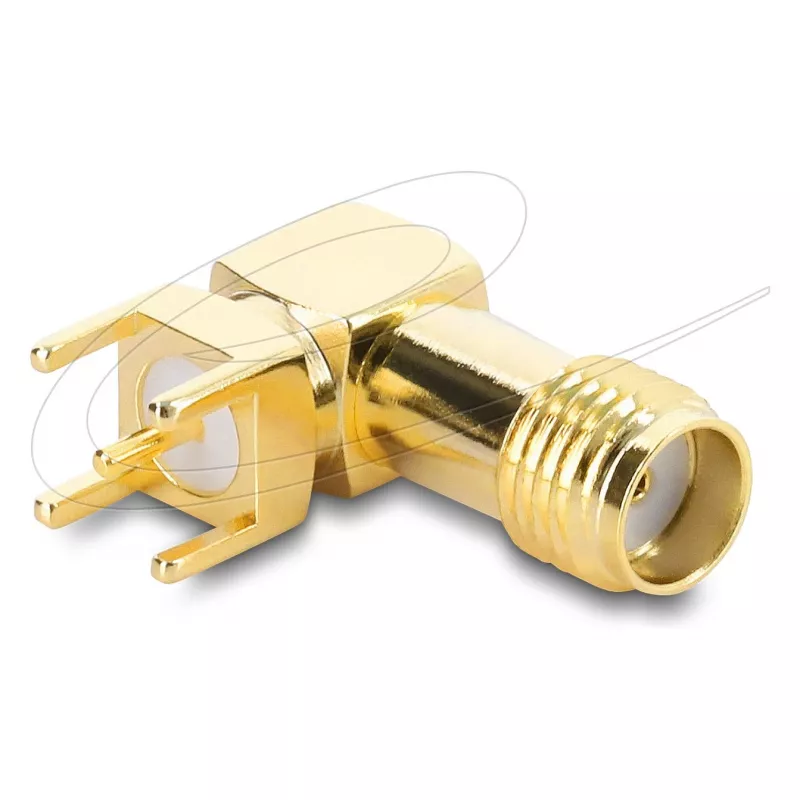

DELOCK Kabel-Adapter SMA Gold – Adapter mit SMA-auf-SMA-Buchsen, Goldausführung (DELOCK 67410) ist ein SMA-Kabel-Adapter, der dazu dient, zwei gleichgeschlechtliche SMA-Verbindungen zu verbinden oder die Steckerausrichtung zu ändern, ohne den HF-Signaltyp zu verändern. Der Adapter integriert eine SMA-Buchse mit 90°-Ausrichtung, die für die Durchsteckmontage auf Leiterplatten geeignet ist, und bietet eine vergoldete Oberfläche auf Kontakten und Gehäuse, um Korrosion zu reduzieren und einen zuverlässigen elektrischen Kontakt über den angegebenen Frequenzbereich zu gewährleisten.

Vorteile

Der Delock SMA-Adapter bietet eine geringe Einfügedämpfung und eine konstante 50-Ohm-Impedanz für stabile HF-Leistung bis zu 6 GHz. Vergoldete Kupferkontakte und -gehäuse verbessern die Leitfähigkeit und Beständigkeit gegen Umwelteinflüsse. Ein PTFE-Isolator und ein VSWR von weniger als 1,5 tragen zur effizienten Signalübertragung bei. Der Stecker unterstützt mehr als 500 Steckzyklen und bietet mehrere Lötpunkte für eine sichere Leiterplattenbefestigung.

Geeignet für

• Verbinden oder Neuausrichten von SMA-Antennenanschlüssen an HF-Geräten
• Testaufbauten und Labormessungen, die eine Geschlechtsumwandlung ohne Signaladapter erfordern
• Leiterplattenintegration, bei der eine rechtwinklige SMA-Buchse für die Kabelführung benötigt wird
• Reparatur oder Verlängerung bestehender SMA-Kabelkonfektionen

Wichtige Spezifikationen

• Steckertyp: SMA-Buchse, 90°
• Impedanz: 50 Ohm
• Frequenzbereich: DC – 6 GHz
• VSWR: < 1,5
• Kontaktmaterial: Kupfer, vergoldet
• GehäVerwendung: Kupfer, vergoldet
• Isolator: PTFE
• Isolationswiderstand: > 500 MOhm
• Steckzyklen: > 500
• Montageart: Durchsteckmontage mit 5 Lötpunkten
• Farbe/Ausführung: Gold

Verwendung

Montieren Sie die SMA-Buchse auf der Leiterplatte mittels Durchstecklötung an den fünf vorgesehenen Lötpunkten und achten Sie auf eine korrekte mechanische Ausrichtung und sichere Lötstellen. Verwenden Sie den Adapter, um zwei SMA-Stecker gleichen Geschlechts zu verbinden oder die Steckerausrichtung beim Verlegen von Kabeln zu ändern. Stellen Sie sicher, dass beide Gegenstecker für 50-Ohm-Systeme ausgelegt sind. Überprüfen Sie die mechanische Stabilität nach der Installation und vermeiden Sie übermäßiges Drehmoment beim Anschließen von Koaxialkabeln, um Schäden an den Lötstellen oder der Leiterplatte zu verhindern.

Empfehlungen

Für optimale HF-Leistung verwenden Sie den Adapter innerhalb des angegebenen Frequenzbereichs (DC–6 GHz) und stellen Sie sicher, dass die Gegenstecker sauber und korrosionsfrei sind. Vermeiden Sie Kontakt mit aggressiven Chemikalien und begrenzen Sie die mechanische Belastung der Lötstellen. Bei Verwendung auf Leiterplatten halten Sie sich an die üblichen Lötpraktiken und überprüfen Sie Durchgang und VSWR bei kritischen Messaufbauten.
