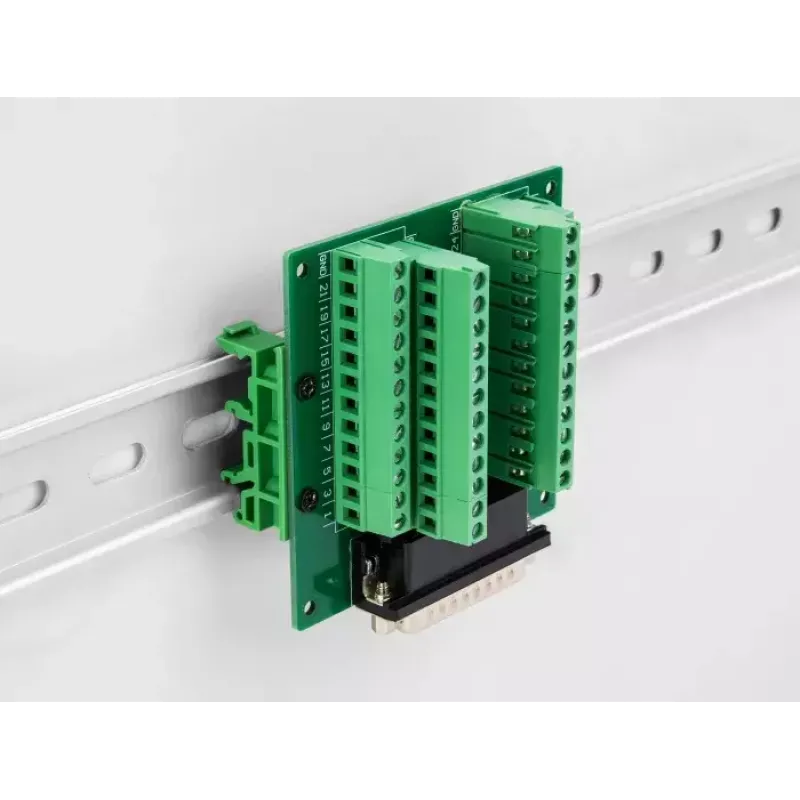

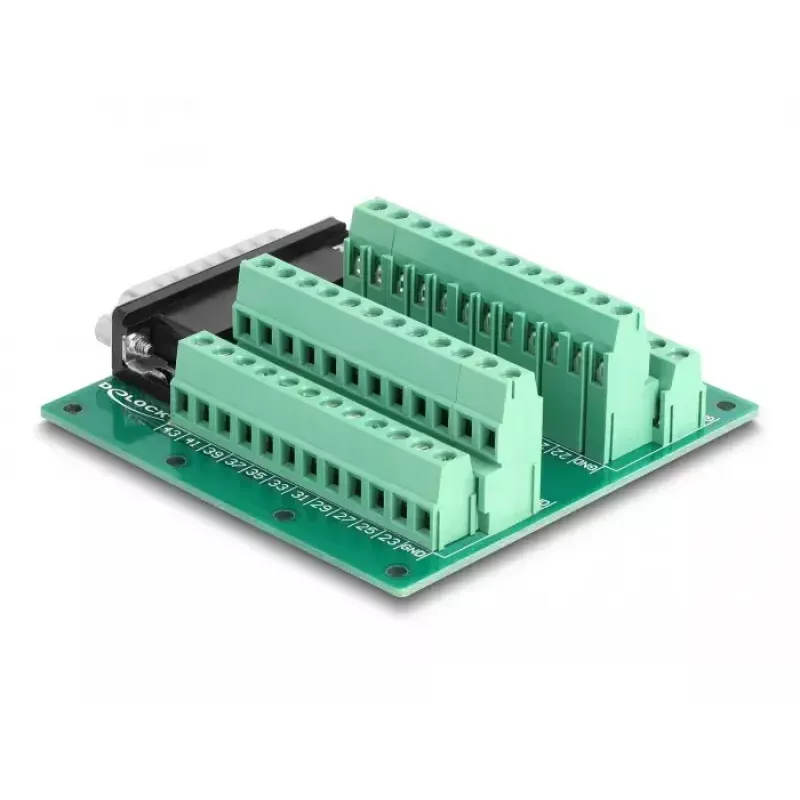

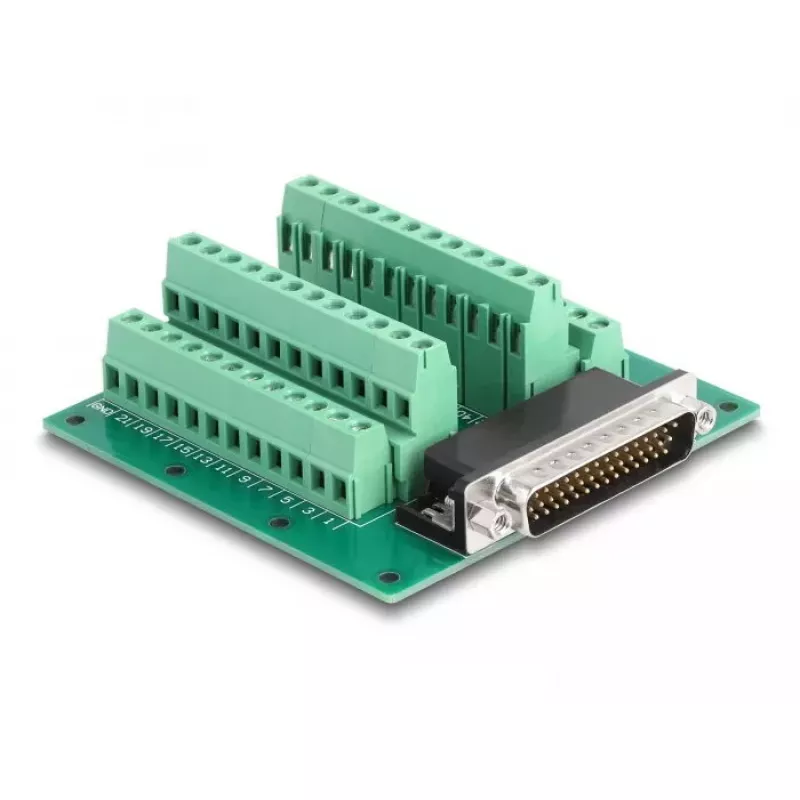

DeLOCK D-Sub HD 44-poliger Stecker auf Reihenklemme für DIN-Schiene 84x86x30mm

Der DeLOCK D-Sub HD 44-polige Stecker auf Reihenklemme ist ein Adapter, der den Anschluss eines D-Sub HD 44-poligen Steckverbinders an eine Schraubklemmenverdrahtung mit abisolierten Leitungsenden ermöglicht. Er ist für die Montage auf Standard-DIN-Schienen ausgelegt und bietet eine kompakte Schnittstelle zur Integration von D-Sub-HD-Signalen in Schaltschränke und Verdrahtungsaufbauten. Der Adapter misst etwa 84 × 86 × 30 mm und ist grün ausgeführt.

Vorteile

Der Adapter ermöglicht den einfachen Anschluss abisolierter Leitungen ohne Löten, vereinfacht die Verdrahtung zwischen Geräten mit D-Sub-HD-44-poligen Schnittstellen und Reihenklemmen und wird mit Befestigungsklammern für die Montage auf 15-mm- oder 35-mm-DIN-Schienen geliefert. Seine kompakte Bauform und die Standard-DIN-Schienenkompatibilität ermöglichen eine ordentliche Installation in Verteilern oder Schaltschränken.

Geeignet für

• Anschluss von D-Sub-HD-44-poligen Steckverbindern an Schraubklemmenverdrahtung
• DIN-Schienen-Installationen in Schaltschränken und Schalttafeln
• Prototyping oder Feldverdrahtung, wo ein einfacher Zugang zu einzelnen Adern erforderlich ist

Technische Spezifikationen

• Marke: DELOCK
• Modell / MPN: 66915
• EAN: 4043619669158
• Steckverbinder: D-Sub HD 44-poliger Stecker auf Reihenklemme

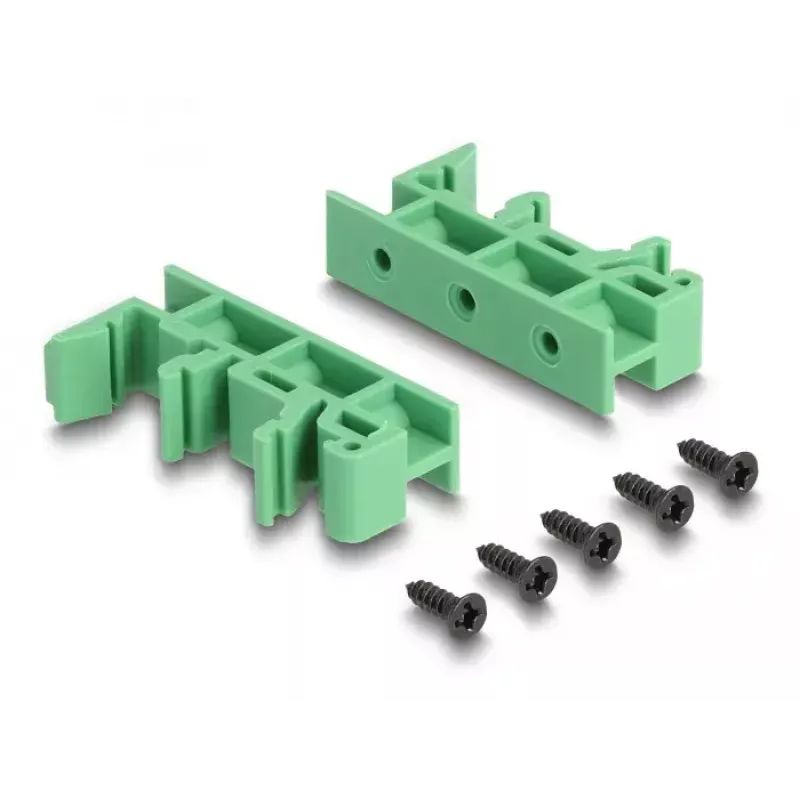

• Montage: DIN-Schiene (Klammern für 15 mm oder 35 mm enthalten)
• Abmessungen (B × T × H): 84 × 86 × 30 mm (ca.)
• Farbe: Grün

Verwendung

Montieren Sie den Adapter mit den mitgelieferten Klammern auf der DIN-Schiene und wählen Sie die passende Klammerposition für eine 15-mm- oder 35-mm-Schiene. Stecken Sie den D-Sub-HD-44-poligen Steckverbinder in die Adapterschnittstelle. Isolieren Sie die Leitungsenden auf die für die Klemmschrauben empfohlene Länge ab, führen Sie jede Ader in die entsprechende Klemme ein und sichern Sie sie durch Anziehen der Schraube. Überprüfen Sie die korrekte Verdrahtung und mechanische Stabilität, bevor Sie das System mit Strom versorgen.

Empfehlungen

Wenden Sie übliche Verdrahtungspraktiken an: Stellen Sie sicher, dass die Stromversorgung bei Anschlussarbeiten ausgeschaltet ist, verwenden Sie Leiter mit angemessenem Querschnitt für die Klemmschrauben und überprüfen Sie die Pinbelegung anhand des D-Sub-Schaltplans, um Fehlverdrahtung zu vermeiden.
