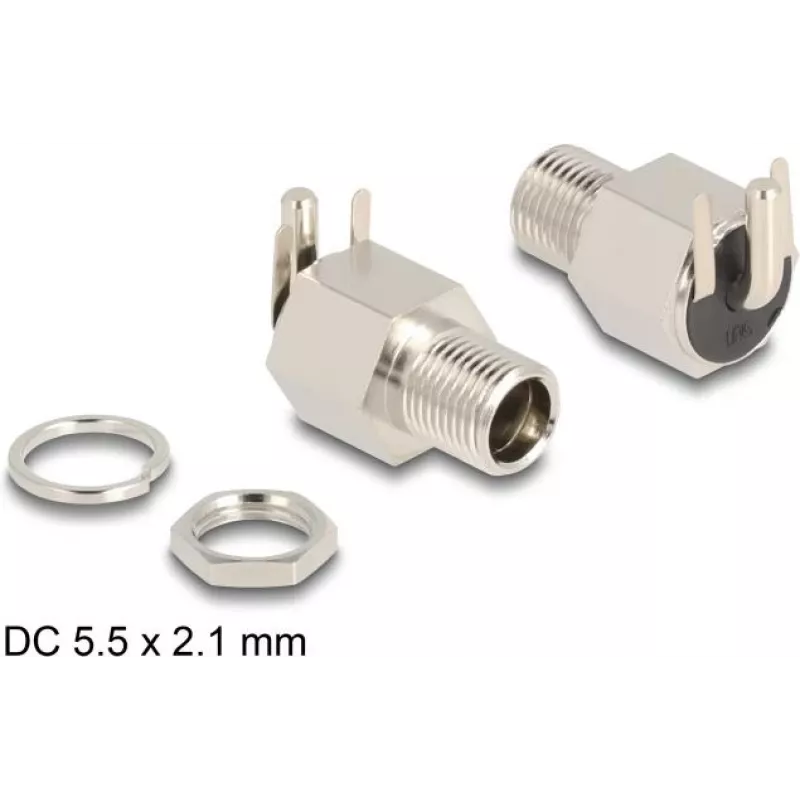

DeLOCK Anschluss DC 5,5 x 2,1 mm Buchse Einbau Lötversion gewinkelt 20 V 10 A

Der DeLOCK Anschluss DC 5,5 x 2,1 mm Buchse Einbau Lötversion gewinkelt ist ein Einbau-Gleichstromanschluss, der zur Montage in einem Gehäuse oder Gerät konzipiert ist, um einen sicheren Stromeingang zu bieten. Er nimmt Stecker mit einem Außendurchmesser von 5,5 mm und einem Innenstift von 2,1 mm auf und ist für eine gewinkelte Kabelführung vorgesehen, bei der eine Lötverbindung erforderlich ist. Der Anschluss ist silberfarben und für den Einsatz mit bis zu 20 V und 10 A spezifiziert, mit einer Gehäuselänge von etwa 12 mm.

Vorteile

Diese gewinkelte Einbaubuchse bietet eine kompakte Lösung für die Panelmontage, die die Kabelführung vereinfacht und gleichzeitig eine stabile elektrische Verbindung aufrechterhält. Der Lötanschluss sorgt für eine dauerhafte Verbindung bei Festverdrahtung, und die Nennstromstärke von 10 A deckt eine Reihe von Niederspannungs-Elektronikgeräten ab. Die standardisierten Abmessungen von 5,5 x 2,1 mm gewährleisten die Kompatibilität mit gängigen Gleichstromsteckern.

Geeignet für

Technische Daten

Verwendung

Bohren oder bereiten Sie eine entsprechend dimensionierte Aussparung im Gehäuse oder Panel vor und setzen Sie den Einbaustecker von außen ein. Befestigen Sie den Anschluss gemäß der vorgesehenen Panelmontagemethode (Mutter oder Halterungsmechanismus, je nach Verfügbarkeit), und löten Sie dann die Versorgungsdrähte unter Beachtung der korrekten Polarität an die Anschlusskontakte. Überprüfen Sie nach dem Löten die mechanische Stabilität und die elektrische Durchgängigkeit, bevor Sie die Spannung anlegen. Beachten Sie während des Gebrauchs die angegebenen Spannungs- und Stromgrenzen.

Empfehlungen

Verwenden Sie den Anschluss innerhalb der Nenngrenzen von 20 V und 10 A und stellen Sie eine ausreichende Isolierung der Lötstellen sicher. Für eine zuverlässige Langzeitleistung vermeiden Sie übermäßige mechanische Belastung oder Feuchtigkeit; wählen Sie bei Bedarf eine geeignete Dichtung oder ein Gehäuse zum Schutz vor Umwelteinflüssen.
