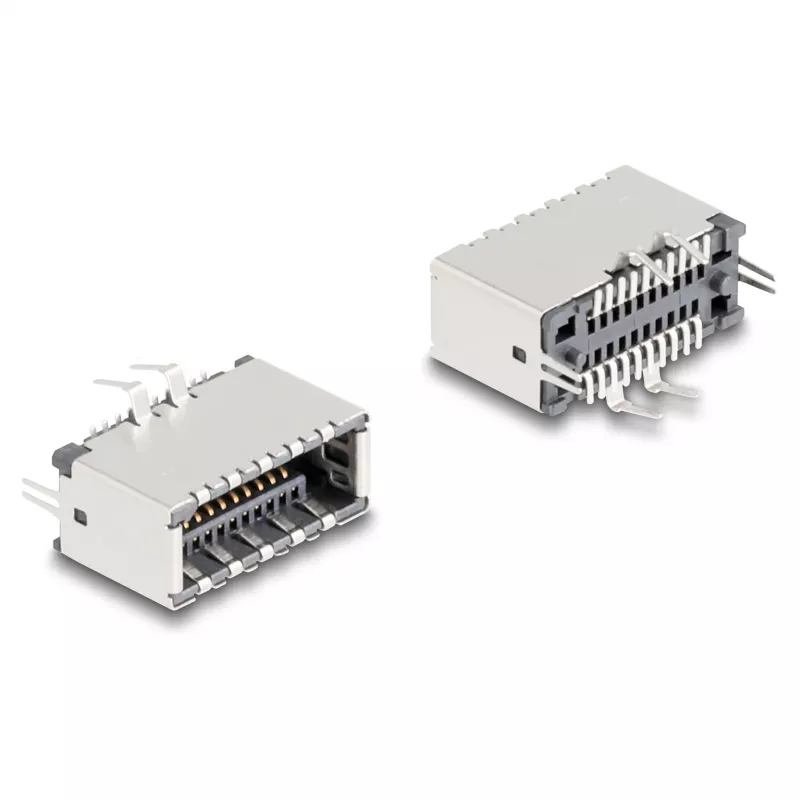

DeLOCK 67193 Kabelverbinder USB Typ-E Schwarz Silber Buchse

DeLOCK 67193 ist ein USB Typ-E Kabelverbinder für SMT-Lötmontage auf Leiterplatten. Der Verbinder ist female, in Schwarz und Silber ausgeführt und erfüllt die CE-Normen. Seine kompakten Abmessungen betragen 12,8 mm Breite, 13 mm Tiefe und 5,4 mm Höhe, was ihn ideal für die Integration in Geräte und Baugruppen macht, die eine USB Typ-E Schnittstelle benötigen.

Vorteile

Der Verbinder unterstützt Oberflächenmontage (SMT) für eine sichere Leiterplattenbefestigung und bietet eine platzsparende Bauform mit niedrigem Profil. Durch die CE-Konformität erfüllt er die relevanten europäischen Sicherheits- und EMV-Anforderungen. Die Buchsenausführung in Typ-E stellt eine standardisierte USB-Verdrahtungsschnittstelle für interne oder externe Kabellösungen bereit.

Geeignet für

• SMT-Montage auf Leiterplatten
• Eingebettete USB Typ-E Schnittstellen in elektronischen Geräten
• Interne Verdrahtung und Kabelkonfektionen, die eine USB Typ-E Buchse erfordern

Wichtige Spezifikationen

• Marke: DELOCK
• Modell / MPN: 67193
• Steckverbindertyp: USB Typ-E, Buchse
• Montage: SMT (Oberflächenmontagetechnik) Lötung
• Farbe: Schwarz, Silber
• Normen: CE-konform
• Abmessungen (B×T×H): 12,8 mm × 13 mm × 5,4 mm
• Kategorie: USB-Datenkabel / Steckverbinder

Verwendung

Positionieren Sie die Anschlusspads auf der Leiterplatte gemäß dem vom Hersteller empfohlenen Footprint und befestigen Sie die Komponente mittels SMT-Lötprozessen. Verbinden Sie nach dem Löten das entsprechende USB Typ-E Kabel oder die Verdrahtung mit der Buchse, wobei auf korrekte Pin-Ausrichtung und festen Sitz zu achten ist. Überprüfen Sie die Lötstellen und die mechanische Stabilität, bevor Sie das Gerät in Betrieb nehmen.

Empfehlungen

Wenden Sie standardmäßige SMT-Bestückungspraktiken an: Befolgen Sie die Leiterplatten-Footprint-Richtlinien, tragen Sie geeignete Lotpastenmengen auf und führen Sie das Reflow-Löten innerhalb der empfohlenen Temperaturprofile durch. Überprüfen Sie die Lötstellen und testen Sie die Konnektivität nach der Montage, um einen zuverlässigen Betrieb sicherzustellen.
