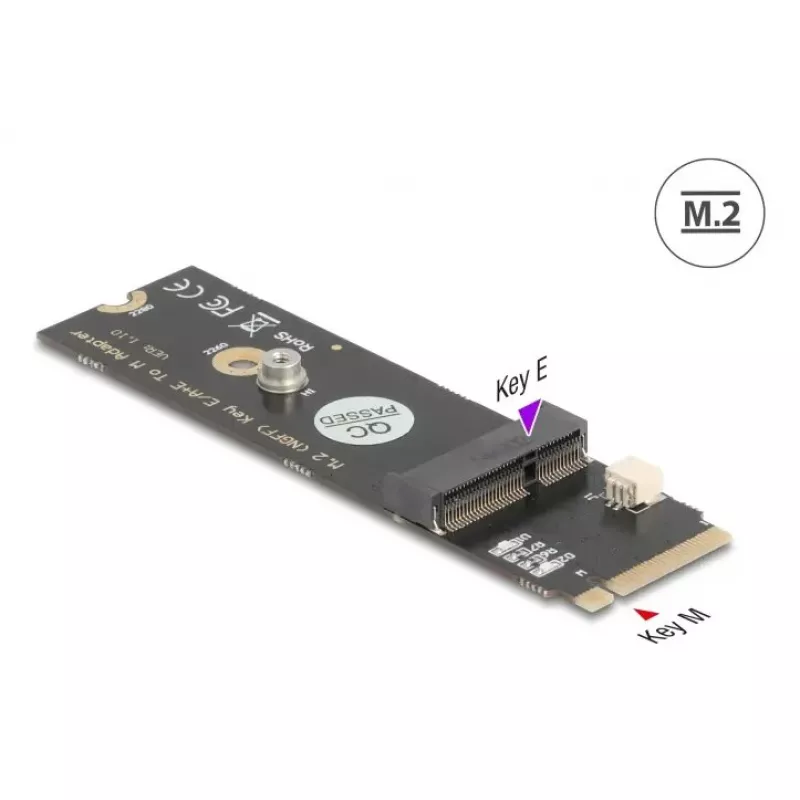

DeLOCK 64344 Interner M.2-Adapter Stecker Schwarz 22x80x5mm

Der DeLOCK 64344 Interne M.2-Adapter wandelt einen M.2 Key M Steckplatz in einen Key E Steckplatz um und ermöglicht den Einbau von M.2 Key E Modulen, die USB- oder PCIe-Signalisierung verwenden. Der Adapter hat eine kompakte, flache Bauform mit Abmessungen von 22 x 80 x 5 mm und einem männlichen M.2-Host-Anschluss für die interne Montage.

Vorteile

Dieser interne Adapter ermöglicht die Kompatibilität zwischen M.2 Key M Buchsen und Key E Modulen und unterstützt sowohl USB- als auch PCIe-Signalübertragung, sofern Mainboard und Modul die passenden Schnittstellen bieten. Seine geringen Abmessungen und der Stecker vereinfachen den Einbau in Systemen mit begrenztem Platz.

Geeignet für

• Einbau von M.2 Key E WLAN- oder Kommunikationsmodulen in Systeme mit M.2 Key M Buchsen
• Aufrüstung kompakter PCs, Embedded-Systeme oder Industrieplatinen zur Hinzufügung von Wi‑Fi/BT oder anderen Key E Karten
• Testen oder Prototyping von M.2 Key E Modulen in einem Host, der nur Key M Steckplätze hat

Technische Daten

• Marke: DELOCK
• Modell / MPN: 64344
• EAN: 4043619643448
• Formfaktor: Interner M.2-Adapter, Stecker
• Steckplatzumwandlung: M.2 Key M zu M.2 Key E
• Signalunterstützung: USB und PCIe (abhängig von Mainboard/Modul)
• Abmessungen: 22 x 80 x 5 mm
• Farbe: Schwarz

Verwendung

Schalten Sie das System aus und entfernen Sie Abdeckungen, um auf den M.2 Key M Steckplatz zuzugreifen. Führen Sie den DeLOCK 64344 Adapter vorsichtig in die M.2 Key M Buchse ein, achten Sie auf die korrekte Ausrichtung und befestigen Sie ihn gemäß den Montageanweisungen Ihres Mainboards. Setzen Sie das M.2 Key E Modul in den Adapter ein und sichern Sie es mit der passenden Schraube. Bauen Sie das System wieder zusammen und schalten Sie es ein; installieren Sie alle erforderlichen Treiber oder Firmware, damit das Betriebssystem das eingebaute Modul erkennt.

Empfehlungen

Stellen Sie vor dem Einbau eines Key E Moduls sicher, dass das Mainboard die erforderlichen USB- oder PCIe-Lanes zum M.2 Key M Steckplatz bereitstellt. Treffen Sie geeignete ESD-Schutzmaßnahmen und vermeiden Sie Gewaltanwendung, falls der Adapter nicht leichtgängig in den Steckplatz gleitet.
