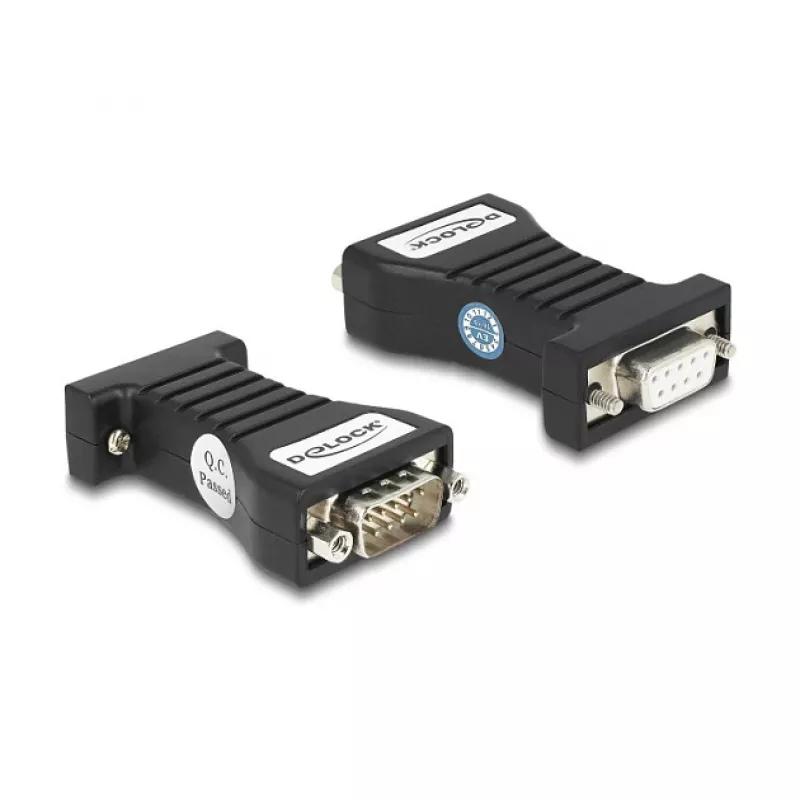

DeLOCK 64315 Serieller Konverter Repeater Isolator RS-232 Schwarz 33x63x17mm

Der DeLOCK 64315 ist ein serieller RS-232-Konverter, -Repeater und -Isolator, der dafür ausgelegt ist, angeschlossene Geräte wie Computer, Maschinen, Steuerungen und Messgeräte vor elektromagnetischen Störungen, elektrostatischen Entladungen und Überspannungen zu schützen. Untergebracht in einem kompakten Kunststoffgehäuse (33 x 63 x 17 mm), bietet das Gerät eine vollständige galvanische Trennung zwischen zwei DB9-Anschlüssen und hält die kontinuierliche Datenübertragung auch bei vorhandenen Erd-/Masseschleifen aufrecht. Das Gerät kann als direkte Kopplung zwischen zwei DB9-Anschlüssen ohne externe Stromversorgung verwendet werden.

Vorteile

Der Isolator gewährleistet eine zuverlässige RS-232-Kommunikation, indem er Masseschleifenströme verhindert und transiente Überspannungen isoliert. Sein kompaktes Kunststoffgehäuse ermöglicht eine einfache Platzierung in beengten Installationen, während die direkte DB9-Kopplung die Integration vereinfacht, ohne dass zusätzlicher Strom benötigt wird. Das Gerät kombiniert Konverter-, Repeater- und Isolationsfunktionen, um die Signalintegrität zu verbessern und RS-232-Kommunikationsdistanzen zu verlängern.

Geeignet für

• Anschlüsse von Industrieanlagen (SPS, Steuerungen)
• Datenerfassungs- und Messgeräte
• Computer und serielle Terminals
• Maschinen und Automatisierungssysteme, die galvanische Trennung erfordern

Technische Hauptdaten

• Schnittstelle: RS-232 (DB9)
• Funktionen: Konverter, Repeater, Isolator
• Galvanische Trennung: Ja (isoliert angeschlossene Geräte, um Masseschleifen und Transienten zu verhindern)
• Abmessungen: 33 x 63 x 17 mm
• GehäVerwendung: Kunststoff
• Stromversorgung: Betrieb ohne zusätzliche externe Versorgung bei Verwendung als direkte DB9-Kopplung
• Marke / MPN / EAN: DELOCK / 64315 / 4043619643158

Anwendung

Verbinden Sie den DeLOCK 64315 zwischen zwei RS-232-DB9-Anschlüsse mit handelsüblichen seriellen Kabeln. Achten Sie auf die korrekte Pinbelegung für die anzuschließenden Geräte. Der Isolator fungiert als transparente Verbindung: Es ist keine Konfiguration oder externe Stromversorgung erforderlich, wenn er als direkte DB9-Kopplung verwendet wird. Überprüfen Sie nach dem Anschluss die Datenübertragung und Signalintegrität mit den Host- und Peripheriegeräten.

Empfehlungen

Installieren Sie den Isolator in der Nähe der angeschlossenen Geräte, um die Kabellänge und mögliche Störungen zu minimieren. Überprüfen Sie die Erdungsbedingungen der Geräte und testen Sie die Kommunikation mit den erwarteten Baudraten. Konsultieren Sie bei Installationen mit extremen Überspannungsrisiken oder spezifischen Sicherheitsnormen die Systemdokumentation und ziehen Sie zusätzliche Schutzmaßnahmen in Betracht.
