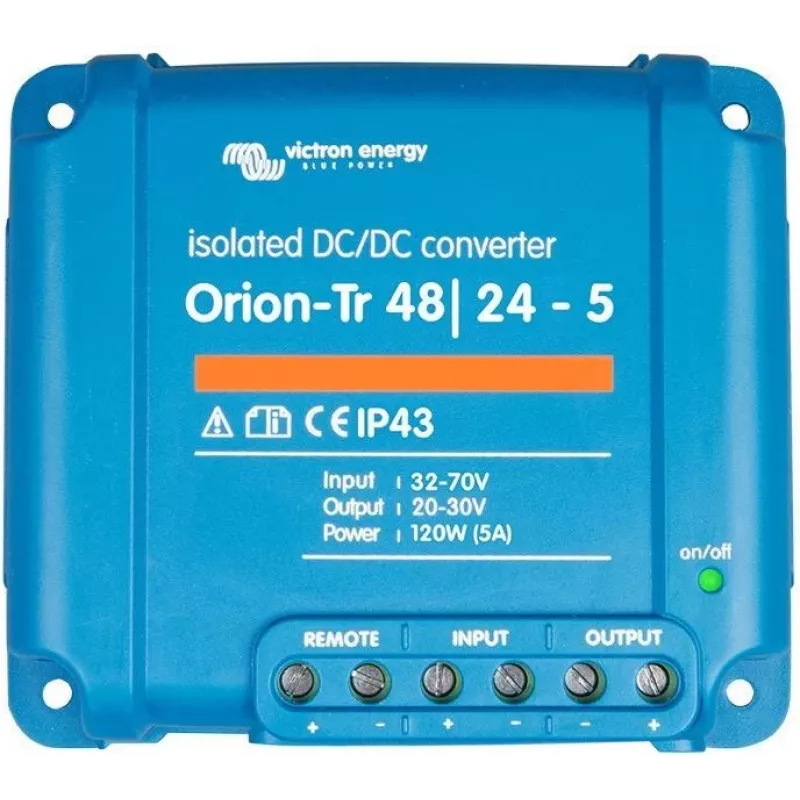

DC-DC-Wandler Victron Energy Orion-Tr 48/24-5A 120W – 48V-Eingang auf 24,2V-Ausgang, 5A

Der DC-DC-Wandler Victron Energy Orion-Tr 48/24-5A 120W wandelt eine 48V-Batterie oder -Stromquelle in eine geregelte 24,2V-Ausgangsspannung bei bis zu 5A (120W) um. Entwickelt für den Einsatz in Fahrzeugen, Schiffsanlagen und netzunabhängigen Systemen bietet dieser kompakte Abwärtswandler eine stabile 24V-Versorgung für Elektronik, Steuergeräte und Batterieladung. Der Wandler verfügt über eine integrierte Regelung und Schutzfunktionen, die einen zuverlässigen Betrieb bei schwankenden Eingangsbedingungen und Dauerlasten innerhalb der Nennleistung gewährleisten sollen.

Vorteile

Der Orion-Tr 48/24-5A 120W bietet eine effiziente DC-DC-Wandlung mit kompaktem Formfaktor, der für Installationen mit begrenztem Platz geeignet ist. Die integrierte Regelung hält eine stabile 24,2V-Ausgangsspannung über einen Bereich von 48V-Eingangsspannungen aufrecht, und interne Schutzmechanismen reduzieren das Risiko von Schäden durch Übertemperatur, Überstrom und Kurzschlüsse. Die Auslegung unterstützt den Dauerbetrieb mit bis zu 5A und eignet sich daher für die Versorgung von 24V-Elektronik aus einem 48V-System ohne zusätzliche komplexe Verkabelung oder externe Regler.

Geeignet für

Wichtige technische Daten

Verwendung

Installieren Sie den Wandler in der Nähe der 48V-Quelle mit geeigneten Kabelquerschnitten und einer sicheren Befestigung, um Vibrationen zu begrenzen. Verbinden Sie die positiven und negativen Eingangsklemmen mit der 48V-Batterie oder Stromquelle und die Ausgangsklemmen mit der 24V-Last oder Batterie. Stellen Sie die korrekte Polarität sicher und ziehen Sie die Anschlüsse gemäß den Drehmomentempfehlungen des Herstellers an. Nach der Verkabelung schalten Sie die 48V-Quelle ein und überprüfen, ob der Ausgang mit angeschlossener Last etwa 24,2V anzeigt. Überwachen Sie den ersten Betrieb auf korrektes Verhalten und lassen Sie den Wandler im freien Luftstrom oder wie vom Installateur festgelegt abkühlen.

Empfehlungen

Verwenden Sie korrekte Kabelquerschnitte und Sicherungen sowohl für den Eingangs- als auch den Ausgangsstromkreis, um vor Kabelerhitzung zu schützen und eine sichere Fehlerunterbrechung zu gewährleisten. Vermeiden Sie die Installation des Geräts, wenn die Umgebungstemperatur den angegebenen Betriebsbereich überschreitet oder die Belüftung eingeschränkt ist. Stellen Sie bei Batterieladeanwendungen sicher, dass die Ausgangsspannung mit der Chemie und dem Ladeprofil der verwendeten 24V-Batterie kompatibel ist.
