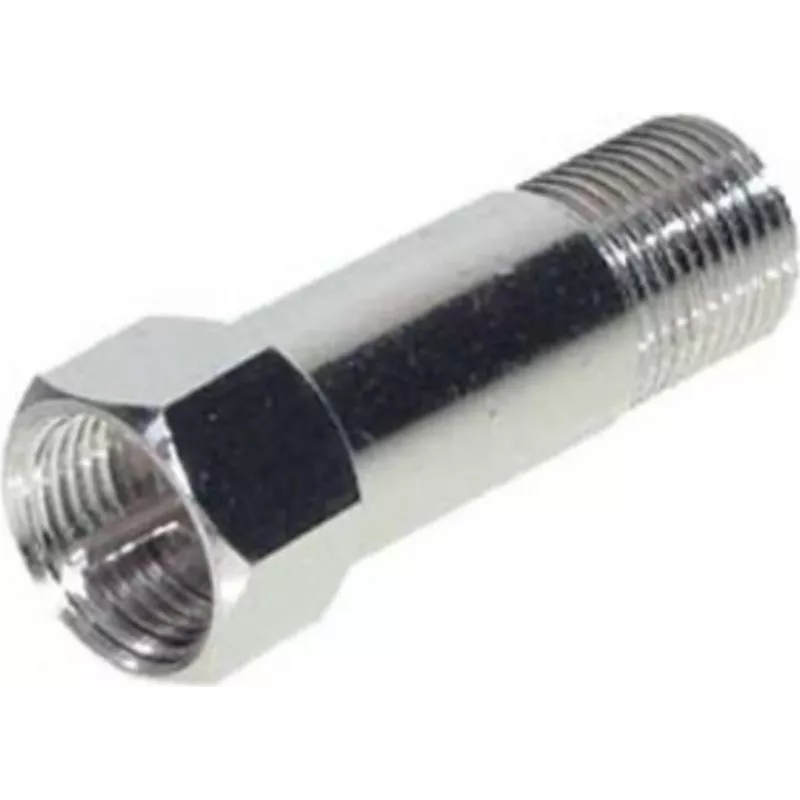

DC-Anschluss ShiverPeaks F-Stecker auf F-Buchse 100 V Modell 86150

Der ShiverPeaks DC-Anschluss F-Stecker auf F-Buchse Modell 86150 ist ein Adapter, der entwickelt wurde, um einen koaxialen F-Typ-Stecker in eine F-Typ-Buchse umzuwandeln und gleichzeitig DC-Durchgang für 100-V-DC-Anwendungen bereitzustellen. Er ermöglicht den Anschluss von Geräten oder Kabelstrecken, die in einem F-Stecker enden, an Geräte oder Verlängerungen, die eine F-Buchse benötigen, wobei das Stromsignal für Power-over-Coax- und CCTV-Installationen intakt bleibt. Der Adapter ist kompakt und für den Inline-Einsatz konzipiert, wo eine einfache Geschlechtsumwandlung des F-Anschlusses ohne Unterbrechung der DC-Versorgung erforderlich ist.

Vorteile

Dieser Adapter erhält den DC-Durchgang bis zu 100 V aufrecht und ermöglicht so die kombinierte Signal- und Stromübertragung über eine einzelne Koaxialleitung. Die Umwandlung von F-Stecker auf F-Buchse vereinfacht Verbindungen zwischen Kabelkonfektionen und Geräten mit weiblichen F-Eingängen. Das Gerät ist kompatibel mit standardmäßigen koaxialen F-Schnittstellen und eignet sich für eine schnelle Installation auf engstem Raum. Die Konstruktion minimiert Signalunterbrechungen und ist für eine zuverlässige mechanische und elektrische Verbindung in typischen CCTV- und Verteilungsanlagen ausgelegt.

Geeignet für (Aufgaben / Anwendungsfälle)

• Anschließen eines Kabels mit F-Stecker an Geräte oder Verlängerungskabel, die eine F-Buchse benötigen
• Power-over-Coax (PoC)-Systeme, bei denen DC-Durchgang bei bis zu 100 V erforderlich ist
• CCTV-Kamera-Installationen und Signalverteilungsnetzwerke, die Strom und HF-Signal auf Koax kombinieren
• Temporäre Adapter bei Wartung, Prüfung oder Systemumkonfiguration

Wichtige Spezifikationen

• Anschlussumwandlung: F-Typ-Stecker (männlich) auf F-Typ-Buchse (weiblich)
• DC-Durchgang bis 100 V unterstützt
• Geeignet für standardmäßige Koaxialkabel mit F-Typ-Abschlüssen
• Kompaktes Inline-Adapterdesign für minimalen Längenzuwachs
• Bestimmt für Signal- und Niederspannungs-Gleichstromanwendungen wie CCTV und PoC

Anwendung

Um den Adapter zu verwenden, richten Sie den F-Stecker am Kabel mit der F-Buchse des Adapters aus und schrauben oder stecken Sie ihn je nach Anschlusstyp ein. Verbinden Sie dann das F-Steckerende des Adapters mit der empfangenden F-Buchse am Gerät oder Verlängerungskabel. Stellen Sie sicher, dass die Anschlüsse fest angezogen sind, um einen guten elektrischen Kontakt zu gewährleisten und den DC-Durchgang zu erhalten. Überprüfen Sie vor dem Gebrauch, dass die Systemspannung 100 V DC nicht überschreitet, und schalten Sie das System erst nach Bestätigung aller Verbindungen ein.

Empfehlungen

Verwenden Sie den Adapter nur in Systemen, bei denen F-Typ-Anschlüsse kompatibel sind und die DC-Spannung 100 V nicht übersteigt. Überprüfen Sie die Anschlüsse auf Beschädigungen und sorgen Sie für eine ordnungsgemäße Verbindung, um Signalverlust oder schlechten elektrischen Kontakt zu vermeiden. Verwenden Sie bei Installationen im Freien oder in rauen Umgebungen zusätzliche Wetterschutzmaßnahmen wie Dichtungsband oder Gehäuse.
