5-polige DIN-Buchse ShiverPeaks 53110 Metallflanschmontage — Einbau-Audioanschluss

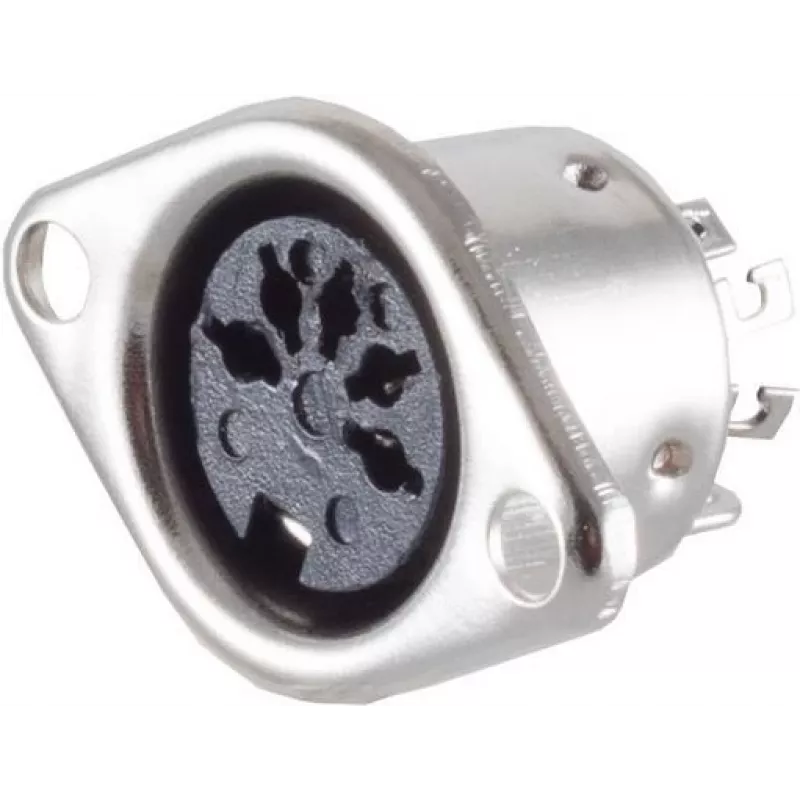

Einbau-5-polige DIN-Buchse ShiverPeaks 53110 mit einem Metallflansch für sichere Befestigung. Entwickelt für Audio- und Niederspannungs-Signalverbindungen, bietet dieser Flanschmontage-DIN-Steckverbinder eine standardmäßige 5-polige Schnittstelle für Geräte wie Audiogeräte, Synthesizer, MIDI-Equipment und ältere AV-Einheiten. Der Metallflansch ermöglicht eine stabile Chassis- oder Panelmontage, wo ein fester DIN-Ein-/Ausgang benötigt wird, und bietet einen einfachen mechanischen und elektrischen Anschlusspunkt für kompatible Kabel und Geräte.

Vorteile

Die ShiverPeaks 53110 Flanschmontage-DIN-Buchse kombiniert ein standardmäßiges 5-poliges Kontaktlayout mit einem Metallflansch, um die mechanische Stabilität und das Erdungspotential zu verbessern. Ihr Einbaudesign ermöglicht eine ordentliche Installation in Gerätefrontplatten, Racks oder Gehäusen, während die robuste Konstruktion wiederholtes Einstecken und Entfernen von Kabeln unterstützt. Dieser Steckverbinder ist mit gängigen 5-poligen DIN-Steckern kompatibel, die in Audio-, MIDI- und älteren AV-Anwendungen verwendet werden.

Geeignet für

• Anschließen von Synthesizern und MIDI-Controllern an Audiogeräte
• Paneleinbau für Audio-Ein-/Ausgänge an Verstärkern, Mischpulten oder Effektgeräten
• Reparatur oder Nachrüstung älterer AV- oder HiFi-Geräte, die 5-polige DIN verwenden
• Niederspannungs-Signalverteilung in kundenspezifischen Gehäusen und Steuerpulten

Wichtige Spezifikationen

• Steckverbindertyp: 5-polige DIN-Buchse
• Montageart: Panel- / Flanschmontage
• Material: Metallflansch und Kontakte (Gehäusedetails gemäß Hersteller)
• Verwendungszweck: Audio- und Niederspannungs-Signalverbindungen (einschließlich MIDI und älteres AV)
• Einsatzumgebung: Chassis-, Gerätefrontplatten-, Rack- oder Gehäusemontage

So wird's verwendet

Installieren Sie die ShiverPeaks 53110 in den vorbereiteten Plattenausschnitt und befestigen Sie sie mit den Flanschbefestigungen. Führen und löten oder crimpen Sie die interne Verkabelung an die Buchsenkontakte gemäß dem Schaltplan des Geräts und den elektrischen Sicherheitspraktiken. Überprüfen Sie nach der mechanischen Befestigung und Verkabelung die Durchgängigkeit und korrekte Pinbelegung mit einem Multimeter, bevor Sie externe Geräte anschließen. Verwenden Sie kompatible 5-polige DIN-Stecker und Kabel für eine zuverlässige Verbindung.

Empfehlungen

Stellen Sie bei der Installation der flanschmontierten DIN-Buchse sicher, dass der Plattenausschnitt und die Montageschrauben korrekt ausgerichtet sind, um Belastungen des Steckverbinders zu vermeiden. Verwenden Sie nach Möglichkeit eine Zugentlastung für angeschlossene Kabel und überprüfen Sie die Durchgängigkeit der Erdung, falls der Metallflansch zur Gehäuseerdung dienen soll. Vermeiden Sie übermäßiges Drehmoment an den Steckern, um die Kontaktlebensdauer zu verlängern.
