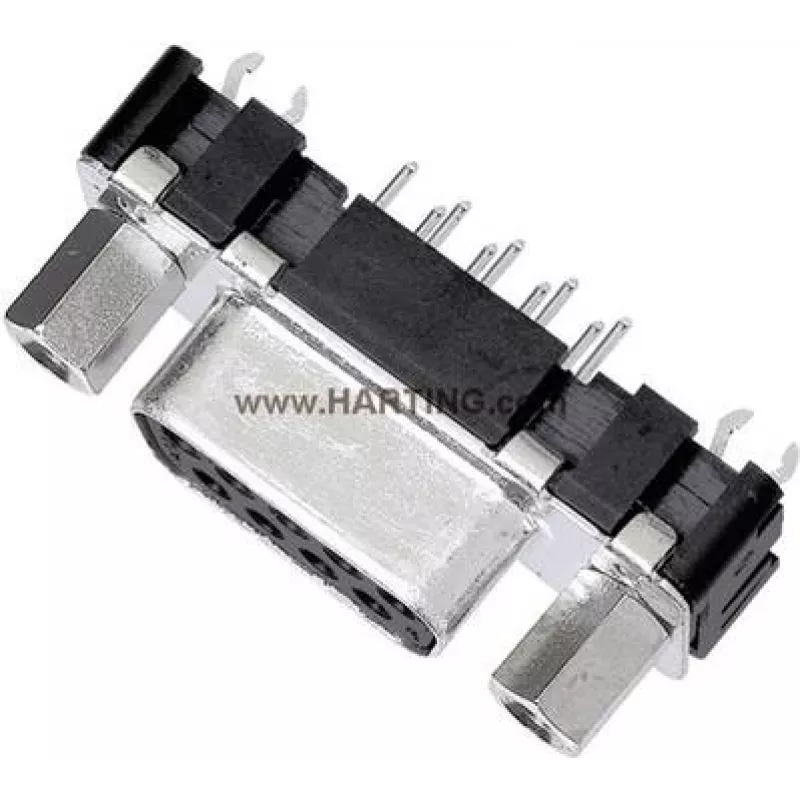

D-Sub-Steckverbinder Harting 09 66 251 6512, 15-polig, Lötanschluss, 180° Ausrichtung

Harting D-Sub-Steckverbinder, 15-polig, Lötanschluss, 180° Ausrichtung ist eine Durchsteck-D-Sub-Schnittstelle, die für zuverlässige elektrische Verbindungen in Steuerungs- und Industrieanlagen entwickelt wurde. Der Steckverbinder bietet 15 Lötkontakte im klassischen D-Sub-Gehäuse und eignet sich für Panel- oder Kabelkonfektionen, bei denen eine standardmäßige 15-polige D-Sub-Schnittstelle erforderlich ist. Seine 180°-Ausrichtung positioniert die Lötstifte für die Montage und Leitungsführung in Anwendungen mit beengten Platzverhältnissen hinter der Leiterplatte oder dem Panel.

Vorteile

Dieser 15-polige D-Sub-Lötsteckverbinder bietet stabile mechanische Halterung und sichere gelötete elektrische Kontakte für Signal- und Kleinleistungsverbindungen. Die 180°-Stiftausrichtung vereinfacht die Leitungsführung auf Leiterplatten oder in Gehäusen und verbessert die Zugänglichkeit bei der Montage. Das zuverlässige D-Sub-Metallgehäuse gewährleistet Abschirmung und mechanischen Schutz in industriellen Umgebungen, während die Durchsteck-Lötkontakte dauerhafte Verbindungen schaffen, die Vibrationen und Temperaturschwankungen standhalten, wie sie in Steuerungs- und Anlagenverkabelungen üblich sind.

Geeignet für

• Schaltschränke und industrielle Automatisierungsausrüstung
• Panelmontierte Schnittstellen und Gerätefrontplatten
• Kabel-zu-Platine-Konfektionen, die einen standardmäßigen 15-poligen D-Sub erfordern
• Signalverteilung und serielle Kommunikationsverbindungen

Wichtige Spezifikationen

• Steckverbindertyp: D-Sub 15-polig, Lötkontakte (Durchsteckmontage)
• Ausrichtung: 180°-Stiftausrichtung für rückseitige Leiterplatten- oder Panelmontage
• Kontaktformat: 15 Kontakte, geeignet für Signal- und Kleinleistungsverkabelung
• GehäVerwendung: Standard-D-Sub-Metallhaube, die mechanischen Schutz und grundlegende Abschirmung bietet
• Montageart: Durchsteckmontage zum Einlöten in Leiterplatten oder zur Montage in Panels mit angelöteten Drähten

Verwendung

Bereiten Sie die Leiterplatte oder das Panel mit dem passenden Bohrbild und Footprint für die Durchsteck-Lötstifte vor und stellen Sie die korrekte Ausrichtung für die 180°-Orientierung sicher. Setzen Sie den Steckverbinder so ein, dass das Metallgehäuse bündig mit der Panel- oder Leiterplattenoberfläche abschließt, und löten Sie dann jeden Kontakt gemäß den Standardverfahren für Durchstecklötung. Überprüfen Sie nach dem Löten die Verbindungen auf vollständige Benetzung und mechanische Festigkeit. Wenn der Steckverbinder in Panelmontagen verwendet wird, sichern Sie das Gehäuse mit geeigneten Befestigungselementen und prüfen Sie die Steckkompatibilität mit dem entsprechenden 15-poligen D-Sub-Stecker.

Empfehlungen

Verwenden Sie flussmittelverträgliches Lötzinn und einen temperaturgeregelten Lötkolben für gleichmäßige Verbindungen. Vermeiden Sie übermäßige mechanische Belastung der Lötanschlüsse, indem Sie Zugentlastungen an den Kabeln einsetzen, und stellen Sie eine ordnungsgemäße Schirmkontinuität sicher, falls EMV-Schutz erforderlich ist.
