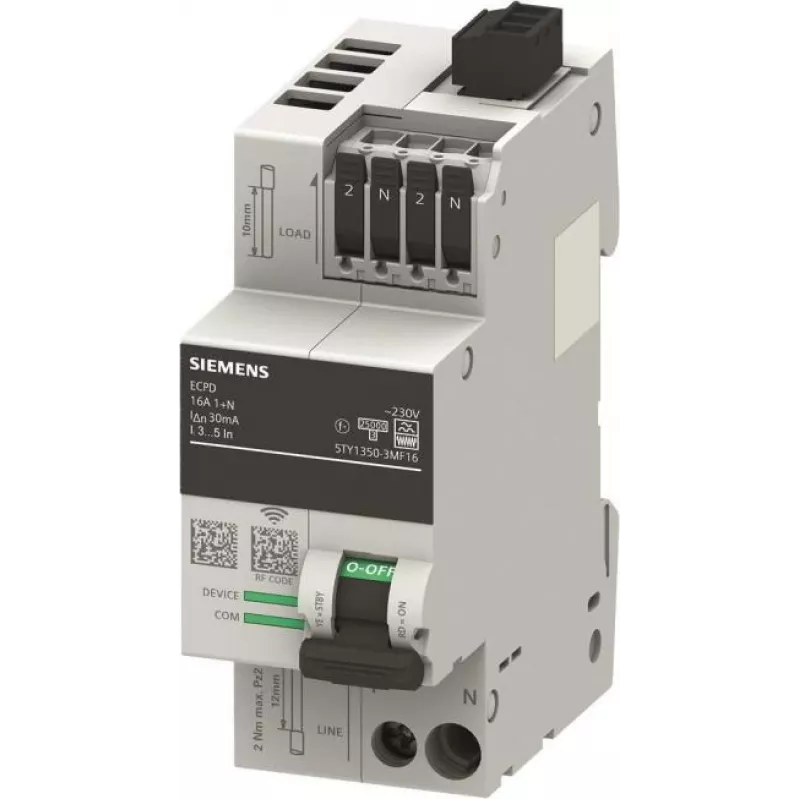

Siemens Elektronischer Leitungsschutzschalter 2TE ECPD 1+N RCD Typ F 30mA 16A

Der Siemens 5TY1350-3MF16 ist ein elektronischer Leitungsschutzschalter (ECPD), der Überstrom- und Fehlerstromschutz in einem kompakten 2TE-Design vereint. Er wurde speziell für moderne elektrische Installationen entwickelt, die einen zuverlässigen Schutz gegen sinusförmige Wechsel- und pulsierende Gleichfehlerströme sowie hochfrequente Fehlerströme (Typ F) erfordern. Dieses Gerät ist ideal für den Einsatz in Wohn-, Gewerbe- und Industrieanwendungen, bei denen Platzersparnis und hohe Leistung entscheidend sind.

Vorteile

Kombinierter Überstrom- und Fehlerstromschutz spart Platz und reduziert die Installationszeit. Der RCD Typ F gewährleistet Kompatibilität mit Frequenzumrichtern, LED-Beleuchtung und anderen elektronischen Lasten. Hohe Kurzschlussfestigkeit (10 kA) und Stoßstromfestigkeit (3 kA) bieten robusten Schutz. Schraubklemmen ermöglichen eine sichere und einfache Verdrahtung für Leiter bis 25 mm².

Geeignet für

• Wohn- und Gewerbeverteiler
• Stromkreise mit Frequenzumrichtern, USV-Anlagen oder LED-Treibern
• Installationen, die einen Fehlerstromschutz Typ F erfordern
• Hutschienenmontagesysteme in Elektroschränken

Wichtige technische Daten

• Produkttyp: Elektronischer Leitungsschutzschalter (ECPD)
• Gerätefunktion: Fehlerstromschutzschalter (RCD)
• RCD-Typ: Typ F
• Polzahl: 1-polig + Neutralleiter (1+N)
• Bemessungsstrom (In): 16 A
• Bemessungsfehlerstrom (IΔn): 30 mA
• Bemessungsspannung (Un): 230 V AC
• Bemessungsfrequenz: 50/60 Hz
• Montageart: Hutschiene
• Modulbreite: 2 TE (36 mm)
• Kurzschlussfestigkeit (Icn): 10 kA
• Stoßstromfestigkeit: 3 kA
• Schutzart: IP20 (Klemmen), IP40 (Gehäuse, bei Einbau)
• Betriebstemperaturbereich: -25 bis +45 °C
• Normen: IEC 61008-1, IEC 62423
• Anschlussart: Schraubklemmen
• Anschlussquerschnitt: 0,75 - 25 mm² (flexibel/starr)
• Auslösecharakteristik: unverzögert
• Elektrische Lebensdauer: 10.000 Schaltspiele
• Mechanische Lebensdauer: 20.000 Schaltspiele

Empfehlungen

Für eine optimale Leistung sollte das Gerät von einem qualifizierten Elektriker gemäß den örtlichen Vorschriften installiert werden. Stellen Sie sicher, dass der Bemessungsstrom und die Fehlerstromeinstellungen den Anforderungen des Stromkreises entsprechen. Eine regelmäßige Prüfung der RCD-Funktion wird empfohlen, um einen dauerhaften Schutz zu gewährleisten.
