CBO QSFP to 4×SFP+ Breakout Kabel MC2609130-005-BL, 40 Gbit/s, 5 m

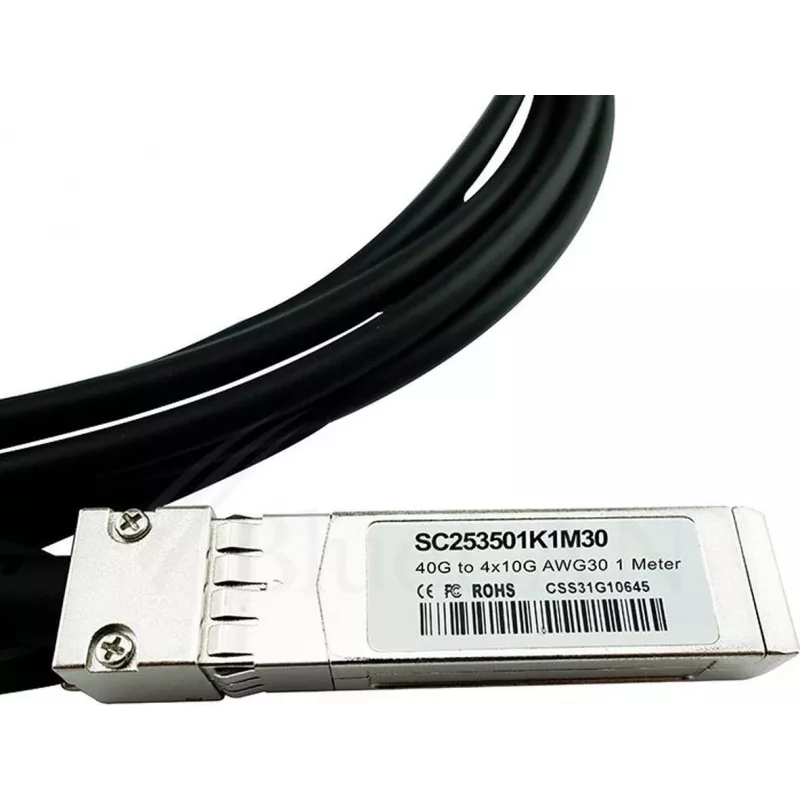

Das CBO QSFP-auf-4×SFP+ Breakout-Kabel MC2609130-005-BL ist eine passive Kupferbaugruppe, die einen einzelnen QSFP-Port in vier unabhängige SFP+-Ports umwandelt und über eine Länge von 5 m einen aggregierten Durchsatz von 40 Gbit/s liefert. Es wurde für den Einsatz in Rechenzentren und zur Verbindung von Netzwerkgeräten entwickelt und vereinfacht die Verkabelung durch direkten Port-Breakout oder Link-Aggregation zwischen QSFP-fähigen Switches, Servern und anderen Netzwerkgeräten, wobei die Abwärtskompatibilität zu SFP+-Modulen und -Ports erhalten bleibt.

Vorteile

Dieses passive Breakout-Kabel bietet eine einfache Lösung mit niedriger Latenz für die Umsetzung von QSFP-Schnittstellen auf mehrere SFP+-Verbindungen ohne zusätzliche Transceiver oder Stromversorgung. Die feste Länge von 5 m ermöglicht eine vorhersagbare Signalqualität, die für Verbindungen zwischen Racks oder innerhalb eines Racks geeignet ist. Das kompakte, werkseitig konfektionierte Design reduziert die Installationszeit und den Platzbedarf der Steckverbinder im Vergleich zu separaten Modulen und Glasfaser- oder aktiven Kupferbaugruppen. Das Kabel unterstützt die aggregierte Bandbreite von 40 Gbit/s und erlaubt gleichzeitig die flexible Nutzung einzelner 10-Gbit/s-Lanes.

Geeignet für

• Link-Aggregation oder Port-Breakout in Data-Center-Switches
• Verbindung von QSFP-Ports an Aggregations-Switches mit mehreren SFP+-Ports an Servern oder Top-of-Rack-Switches
• Kupferverbindungen zwischen Racks und innerhalb eines Racks bis zu 5 m
• Umgebungen, die niedrige Latenz und direkte Kupferverbindungen erfordern

Technische Daten

• Schnittstelle: QSFP (ein Ende) auf 4 × SFP+ (anderes Ende)
• Aggregierte Datenrate: 40 Gbit/s
• Rate pro Lane: 4 × 10 Gbit/s
• Kabeltyp: Passive Kupfer-Breakout-Baugruppe
• Länge: 5 m
• Steckertyp: Werkseitig konfektionierte QSFP- und SFP+-Stecker
• Typischer Anwendungsfall: Kurzstreckenverbindungen in Rechenzentren

Verwendung

Um das Breakout-Kabel einzusetzen, schalten Sie das Gerät aus oder beachten Sie die Hot-Plug-Richtlinien Ihrer Netzwerkgeräte. Stecken Sie das QSFP-Ende in den QSFP-Port des Quellgeräts und die vier SFP+-Enden in die Ports des Zielgeräts. Stellen Sie sicher, dass die Link-Einstellungen, die Geschwindigkeitsaushandlung und die Port-Breakout-Konfiguration auf Switches oder Servern gemäß der Herstellerdokumentation vorgenommen werden, um vier separate 10-Gbit/s-Kanäle oder einen aggregierten 40-Gbit/s-Betrieb zu ermöglichen. Überprüfen Sie die Link-Status-LEDs und führen Sie Netzwerktests durch, um den Durchsatz und die Stabilität zu bestätigen.

Empfehlungen

Verwenden Sie das Kabel in temperaturkontrollierten Rechenzentrumsumgebungen und vermeiden Sie enge Biegungen oder mechanische Belastungen in der Nähe der Steckverbinder. Stellen Sie bei der Implementierung von Port-Breakout sicher, dass die Switch-Firmware und die Port-Zuordnung die erwartete Zuweisung der Lanes gewährleisten. Für größere Entfernungen oder andere Medientypen ziehen Sie aktive Kupfer- oder Glasfaseralternativen in Betracht.
