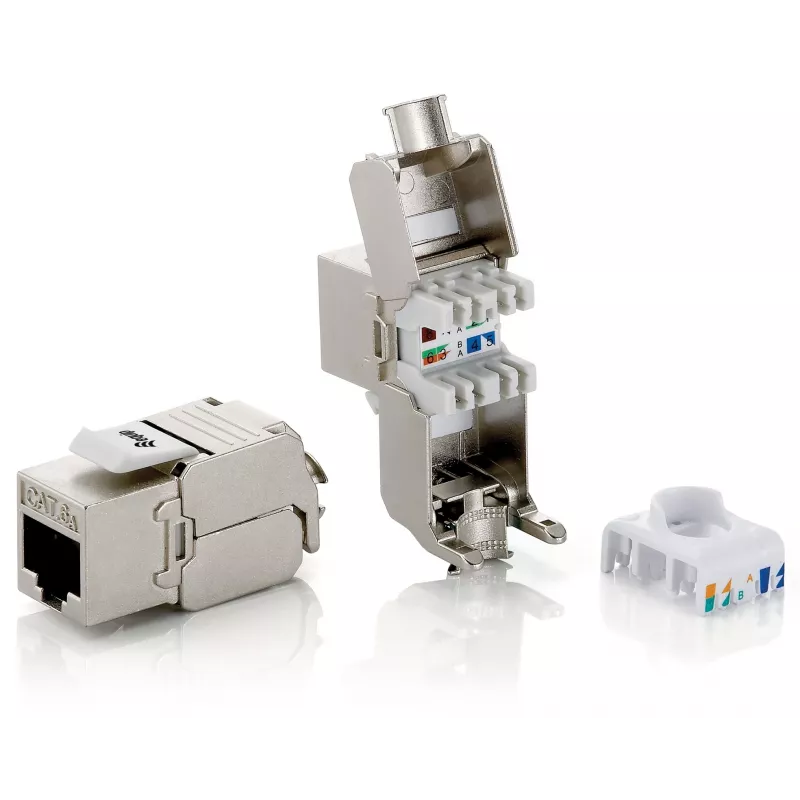

Cat.6A geschirmter Keystone Jack werkzeuglos Equip 767221

Der equip® Cat.6A geschirmte Keystone Jack werkzeuglos (Modell 767221) ist ein geschirmter RJ45-Keystone-Anschluss für Cat.6A-Verkabelungsinstallationen. Er verfügt über eine metallische Oberfläche und vergoldete Kontakte und ist kompatibel mit Abdeckplatten, Wandanschlussdosen und Patch-Panels. Der Anschluss entspricht den Normen ISO/IEC 11801 und EN 50173 und ist für die einfache, werkzeuglose Installation in strukturierten Verkabelungssystemen vorgesehen.

Vorteile

Die geschirmte Konstruktion reduziert elektromagnetische Störungen für eine verbesserte Signalintegrität, während vergoldete Kontakte eine zuverlässige Leitfähigkeit und Korrosionsbeständigkeit gewährleisten. Das werkzeuglose Design ermöglicht eine schnelle Installation ohne Spezialwerkzeug. Kompakte Abmessungen (16 mm Breite, 20,1 mm Tiefe, 37,8 mm Höhe) machen ihn kompatibel mit Standard-Keystone-Öffnungen und bequem für den Einsatz in dichten Patchumgebungen.

Geeignet für

• Cat.6A strukturierte Verkabelungsinstallationen
• Abdeckplatten, Wandanschlussdosen und Patch-Panels
• Umgebungen, die einen verbesserten EMI/RFI-Schutz erfordern
• Schnelle Vor-Ort-Terminierungen ohne Werkzeug

Technische Spezifikationen

• Marke: EQUIP
• Modell / MPN: 767221
• EAN: 4015867176528
• Kategorie: Cat.6A geschirmter Keystone Jack
• Anschlusstyp: RJ45, geschirmt
• Kontakte: vergoldet
• Normen: ISO/IEC 11801, EN 50173
• Installation: werkzeuglos
• Abmessungen: 16 mm (B) x 20,1 mm (T) x 37,8 mm (H)

Verwendung

Bereiten Sie das Cat.6A-Kabel gemäß der üblichen Terminierungspraxis vor, führen Sie die Leiter in den Anschluss ein, indem Sie dem auf dem Modul aufgedruckten Farbcode folgen, und betätigen Sie den werkzeuglosen Terminierungsmechanismus, um die Drähte zu sichern. Rasten Sie den Keystone-Anschluss in die Abdeckplatte, Wandanschlussdose oder das Patch-Panel ein, bis er hörbar einrastet. Überprüfen Sie nach der Installation die Durchgängigkeit und Leistung mit geeigneten Netzwerktestgeräten.

Empfehlungen

Verwenden Sie geschirmte Kabel und stellen Sie eine korrekte Erdung der Anschlussdose, Abdeckplatte oder des Patch-Panels sicher, um die Wirksamkeit der Schirmung des Anschlusses zu erhalten. Testen Sie die Verbindung nach der Installation, um die Cat.6A-Leistung zu bestätigen, und überprüfen Sie die Kontakte regelmäßig in Umgebungen mit hoher Luftfeuchtigkeit oder korrosiven Bedingungen.
