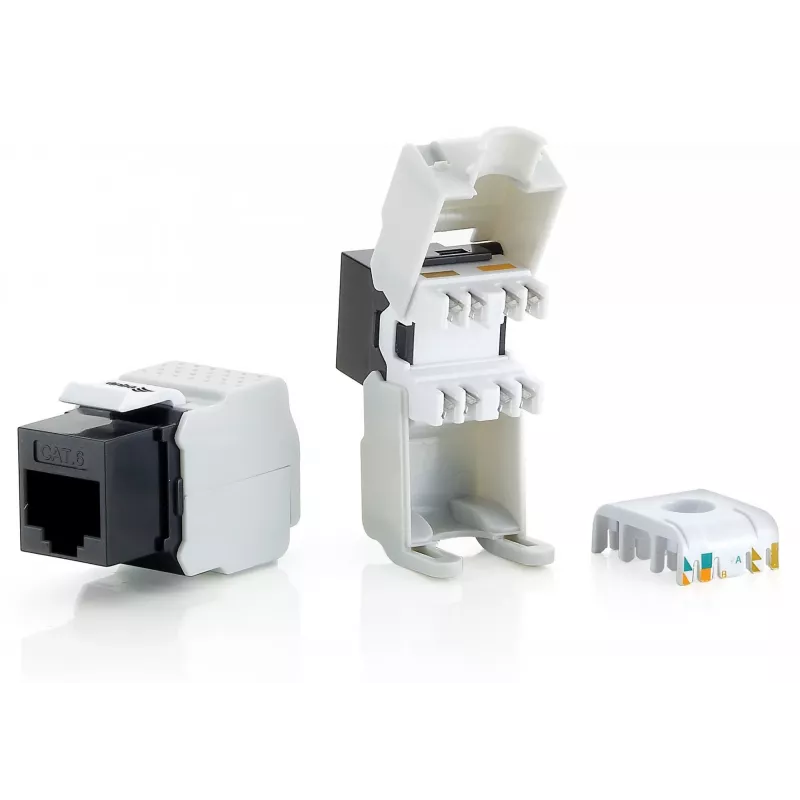

Cat.6 Ungeschirmter Keystone Jack werkzeugfrei Equip 769211

Der equip® Cat.6 ungeschirmte Keystone Jack werkzeugfrei ist ein kompakter, werkzeugfreier Steckverbinder, der für zuverlässige Cat.6-Verkabelungsinstallationen konzipiert wurde. Er ist gemäß ISO/IES 11801 und EN 50173 hergestellt und bietet einen flexiblen Endpunkt, der mit Blenden, Unterputzdosen und Patchpanels kompatibel ist. Er verfügt über vergoldete Kontakte für eine verbesserte Leitfähigkeit und ist in Schwarz oder Weiß mit den Abmessungen 18,1 mm (B) x 24,5 mm (T) x 41 mm (H) erhältlich.

Vorteile

Das werkzeugfreie Design ermöglicht eine schnelle Montage ohne Spezialwerkzeug und reduziert Installationszeiten. Vergoldete Kontakte gewährleisten stabile Signalübertragung und Korrosionsbeständigkeit. Die Konformität mit ISO/IES 11801 und EN 50173 garantiert Interoperabilität und eine für Hochgeschwindigkeitsnetzwerke geeignete Leistung. Der Keystone-Formfaktor passt in Standardblenden und Patchpanels für flexiblen Einsatz.

Geeignet für

• Strukturierte Cat.6-Horizontalverkabelung in Büros und Datenräumen
• Patchpanels und Wandanschlussdosen
• Hochgeschwindigkeits-Ethernet-Verbindungen für Zuhause und kleine Unternehmen
• Nachrüstungen oder Neuinstallationen mit werkzeugfreiem Anschluss

Wichtige technische Daten

• Kategorie: Cat.6 (ungeschirmt)
• Montage: Keystone Jack (passt in Standardblenden und Patchpanels)
• Anschluss: werkzeugfrei
• Kontakte: vergoldet
• Standards: ISO/IES 11801, EN 50173
• Abmessungen: 18,1 mm (B) x 24,5 mm (T) x 41 mm (H)
• Farben: Schwarz, Weiß
• Marke: EQUIP
• MPN: 769211
• EAN: 4015867176542

Anwendung

Bereiten Sie das Cat.6-Kabel vor, indem Sie den Außenmantel entfernen und die Paare gemäß Farbcode aufdrehen. Öffnen Sie den werkzeugfreien Anschlussbereich des Keystone Jacks, führen Sie jeden Leiter in den entsprechenden Schlitz gemäß der aufgedruckten Verdrahtungsanleitung ein und schließen Sie den Anschlussmechanismus, um die Drähte zu sichern. Lassen Sie den Keystone Jack in eine kompatible Blende oder ein Patchpanel einrasten, bis es klickt. Überprüfen Sie nach der Installation die Verbindungen mit einem Kabeltester, um korrekte Paardurchgängigkeit und Leistung sicherzustellen.

Empfehlungen

Für optimale Leistung halten Sie die richtige Aufdrehlänge der Paare ein und vermeiden Sie übermäßiges Biegen des Kabels in der Nähe des Anschlusspunkts. Verwenden Sie einen Kabeltester, um jede Leitung nach der Installation zu zertifizieren, und wählen Sie geeignete Blenden oder Panels, die zum Keystone-Format passen.
