CAME NEW ATI30DGF SAFE 24V TOP Komplettset für zweiflügelige Drehtore bis 6 m

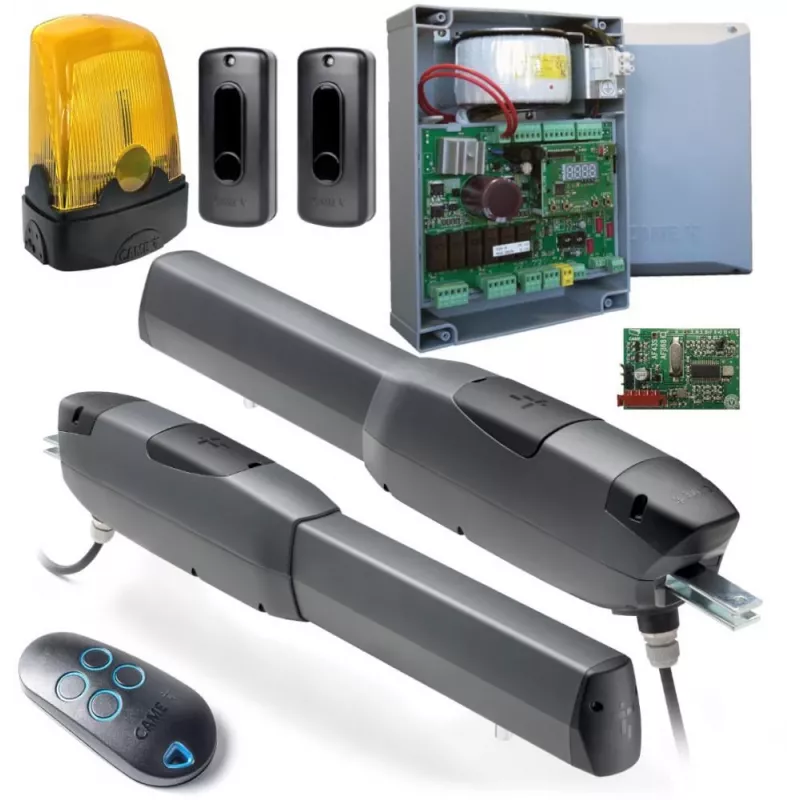

Das CAME NEW ATI30DGF SAFE 24V TOP ist ein komplettes Automatisierungsset für zweiflügelige Drehtore im Wohnbereich mit einer maximalen Gesamtöffnung von 6 Metern (3 Meter pro Flügel). Dieses leistungsstarke Set umfasst zwei elektromechanische irreversible Motoren ATI 3024N, eine Steuerung ZL19N, Funkkarte AF43S, zwei Handsender TOPD4F, Lichtschranken DIR10, Blinkleuchte KLED24, Antenne TOP-A433N sowie sämtliches Montagezubehör. Angetrieben durch 24V Gleichstrommotoren mit je 120 W, liefert es ein Drehmoment von 400 Nm und öffnet 90° in 19 Sekunden – geeignet für intensive Nutzung. Das System verfügt über eine encoderbasierte Hinderniserkennung, Selbstverriegelung, Handentriegelung mit personalisiertem Schlüssel und Schutzart IP54. Der Betriebstemperaturbereich liegt zwischen -20°C und +55°C.

Vorteile

Zuverlässige 24V-Gleichstromtechnik sorgt für einen sanften und leisen Betrieb. Der Encoder ermöglicht präzise Steuerung und erhöhte Sicherheit durch Hinderniserkennung. Der Selbstverriegelungsmechanismus gewährleistet Torsicherheit auch bei Stromausfall. Die Handentriegelung mit personalisiertem Schlüssel erlaubt eine einfache Bedienung im Notfall. Das Set enthält alle wesentlichen Komponenten für eine vollständige Installation, spart Zeit und gewährleistet Kompatibilität.

Geeignet für

• Zweiflügelige Drehtore im Wohnbereich
• Torflügel bis zu 3 Meter Breite und 400 kg pro Flügel
• Anwendungen mit intensiver Nutzung und hohem Einschaltzyklus
• Installationen, die zuverlässige Sicherheitsfunktionen wie Lichtschranken und Hinderniserkennung erfordern

Wichtige technische Daten

• Motortyp: Elektromechanisch, irreversibel
• Stromversorgung: 24V DC (Motoren), 230V AC (Steuerung)
• Motorleistung: 120 W
• Stromaufnahme: 5 A
• Drehmoment: 400 Nm
• Öffnungszeit (90°): 19 Sekunden
• Einschaltdauer: Intensive Nutzung
• Schutzart: IP54
• Betriebstemperatur: -20°C bis +55°C
• Steuerung: CAME ZL19N
• Encoder: Ja
• Selbstverriegelung: Ja
• Handentriegelung: Ja, mit personalisiertem Schlüssel
• Lieferumfang: 2x Motoren ATI 3024N, Steuerung ZL19N, Funkkarte AF43S, 2x Handsender TOPD4F, Lichtschranken DIR10, Blinkleuchte KLED24, Antenne TOP-A433N, Montagezubehör

Empfehlungen

Für eine optimale Leistung sollte die Installation von einem qualifizierten Fachmann durchgeführt werden. Überprüfen Sie regelmäßig die Sicherheitsfunktionen wie Lichtschranken und Hinderniserkennung. Das System ist für Tore bis zu einer Gesamtbreite von 6 m ausgelegt; überschreiten Sie nicht die angegebenen Flügelgewichte und -abmessungen.
