CAME ATS Set für Doppelflügeltore

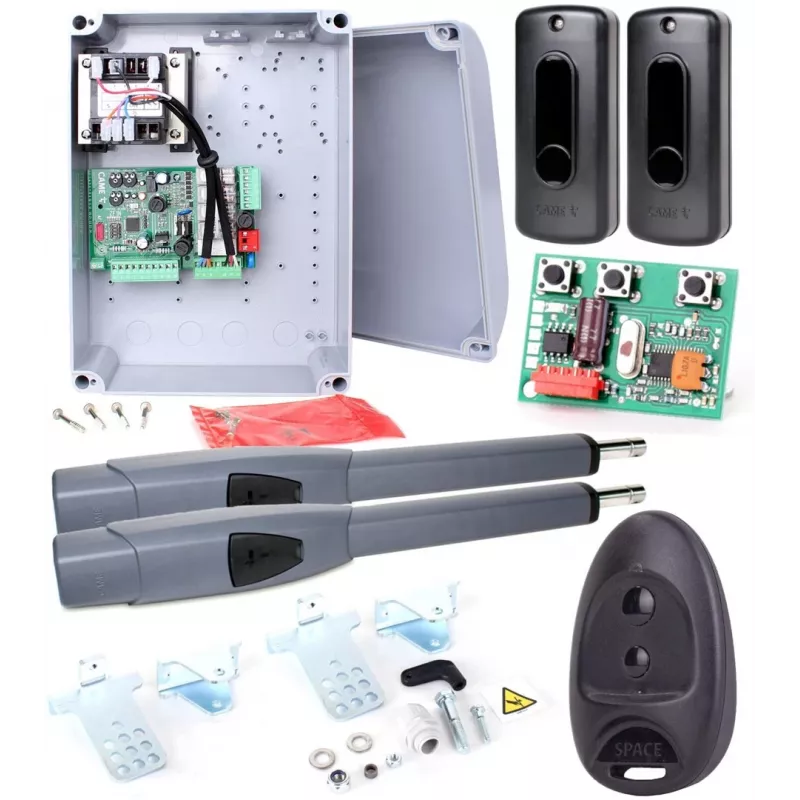

Das CAME ATS Set ist eine komplette Automatisierungslösung für Doppelflügeltore, die einen zuverlässigen und effizienten Betrieb für Wohn- und leichte Gewerbeanwendungen bietet. Dieses Kit enthält zwei elektromechanische Antriebe ATS3024N, eine Steuerung ZL65N, einen Funkempfänger AF43S, zwei Handsender TOPD4RBS, ein Fotozellenpaar DIR10, eine Blinkleuchte KLED24 und eine Antenne TOP-A433N. Mit einem 24V-Gleichstrommotor und 300 N Schubkraft bewältigt es Flügel bis zu 3 m Länge und 400 kg pro Flügel. Das System verfügt über eine encoderbasierte Hinderniserkennung, Sanftanlauf/-stopp und Selbstverriegelung für erhöhte Sicherheit. Die Antriebe mit Schutzart IP44 gewährleisten Langlebigkeit im Außenbereich bei Betriebstemperaturen von -20 °C bis +55 °C. Die Steuerung arbeitet mit 230 V Wechselstrom und enthält einen 433,92-MHz-Funkempfänger für die drahtlose Steuerung.

Vorteile

Dieses Set bietet eine umfassende Plug-and-Play-Lösung zur Automatisierung von Doppelflügeltoren. Der 24V-Gleichstrommotor sorgt für leisen und gleichmäßigen Betrieb, während die Encoder-Technologie eine präzise Hinderniserkennung und Sanftanlauf/-stopp ermöglicht, um die Lebensdauer des Tores zu verlängern. Der Selbstverriegelungsmechanismus sichert das Tor im geschlossenen Zustand, und die enthaltenen Sicherheitsvorrichtungen (Fotozellen und Blinkleuchte) entsprechen den europäischen Sicherheitsnormen. Das System ist für intensiven Gebrauch ausgelegt und eignet sich daher für stark frequentierte Eingänge.

Geeignet für

• Wohn-Doppelflügeltore
• Leichte gewerbliche Eingänge
• Tore mit Flügellängen bis zu 3 m pro Flügel
• Tore mit einem Gewicht bis zu 400 kg pro Flügel

Technische Daten

• Tortyp: Doppelflügeltore
• Max. Flügellänge: 3 m pro Flügel
• Max. Flügelgewicht: 400 kg pro Flügel
• Motortyp: Elektromechanisch, 24 V Gleichstrom
• Steuerungseingang: 230 V Wechselstrom, 50/60 Hz
• Max. Schubkraft: 300 N
• Einschaltdauer: Intensiver Gebrauch
• Schutzart: IP44
• Betriebstemperatur: -20 °C bis +55 °C
• Öffnungszeit (90°): 15-20 Sekunden
• Max. Öffnungswinkel: 110°
• Encoder: Ja
• Selbstverriegelung: Ja
• Steuerungsmodell: ZL65N
• Funkfrequenz: 433,92 MHz
• Antriebsabmessungen (jeweils): 800 x 100 x 100 mm
• Antriebsgehäusematerial: Aluminium

Empfehlungen

Für eine optimale Leistung stellen Sie sicher, dass die Torstruktur in gutem Zustand und ordnungsgemäß ausgewuchtet ist, bevor Sie die Installation durchführen. Eine professionelle Installation wird empfohlen, um die örtlichen Sicherheitsvorschriften einzuhalten. Das System ist mit zusätzlichem CAME-Zubehör für erweiterte Funktionen kompatibel.
