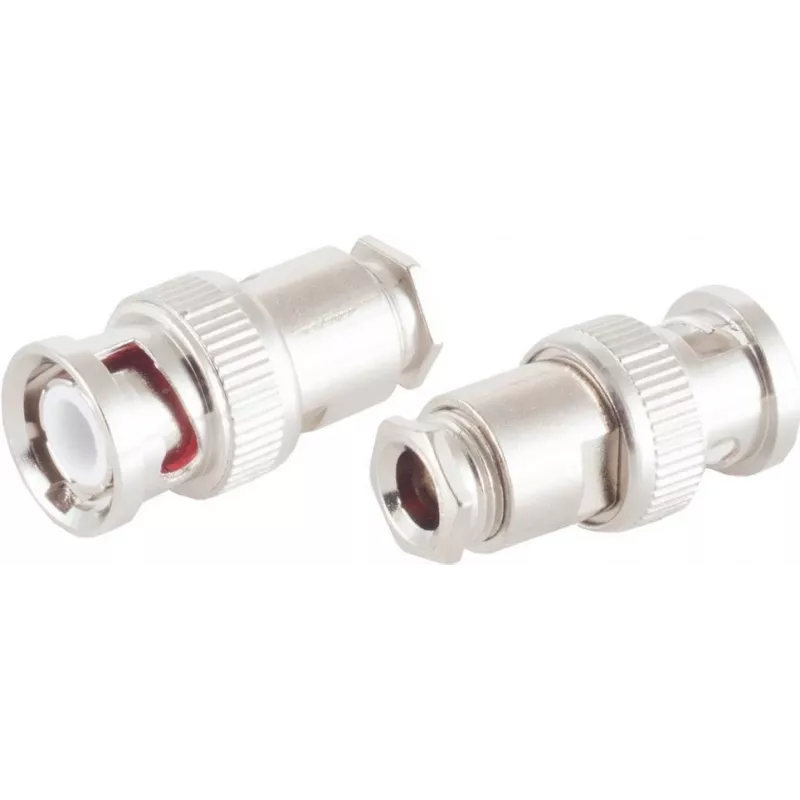

BNC-Videostecker ShiverPeaks 98802-2 für RG59 Koaxialkabel, U-Klemm-Anschluss

Der BNC-Videostecker ShiverPeaks 98802-2 für RG59 Koaxialkabel mit U-Klemm-Anschluss ist ein metallischer BNC-Stecker, der für den Einsatz in Video- und Überwachungsinstallationen mit RG59-Kabeln entwickelt wurde. Er bietet eine standardmäßige Bajonett-Kupplung, die mit CCTV-Kameras, Monitoren und analogen Videogeräten kompatibel ist. Die U-Klemm-Anschluss sichert das Kabelgeflecht und den Innenleiter, um eine stabile mechanische Verbindung und einen konstanten elektrischen Kontakt für die Signalübertragung zu gewährleisten.

Vorteile

Der Stecker kombiniert eine kompakte BNC-Bajonett-Schnittstelle mit einer U-Klemm-Befestigungsmethode und bietet ein Gleichgewicht zwischen schneller Installierbarkeit und zuverlässigem Halt. Das Metallgehäuse unterstützt eine gute Schirmungsleistung und mechanische Haltbarkeit. Ausgelegt für RG59-Koaxialleiter minimiert der Stecker den Signalverlust an der Verbindungsstelle bei korrekter Montage und behält ein niedriges Profil, das für Rack-Montage und Feldinstallationen geeignet ist.

Geeignet für

• CCTV-Kameraverbindungen und Überwachungssysteme
• Analoge Composite-Video-Verbindungen und Überwachungsketten
• Rundfunküberwachung und Video-Testaufbauten mit RG59-Kabel
• Feldinstallationen, bei denen ein Klemmanschluss bevorzugt wird

Technische Daten

• Steckertyp: BNC männlich mit Bajonettkupplung
• Anschlussart: U-Klemme zur Fixierung von Geflecht und Leiter
• Kabelkompatibilität: RG59 Koaxialkabel
• Material: Metallgehäuse für Schirmung und mechanische Festigkeit
• Anwendungsfrequenz: geeignet für Standard-Composite-Video-Frequenzen und Basisband-Videosignale

Verwendung

Bereiten Sie das RG59-Kabel vor, indem Sie den Außenmantel entfernen und das Geflecht sowie den Innenleiter gemäß den vom Steckerhersteller empfohlenen Abmessungen freilegen. Positionieren Sie die U-Klemme so, dass das Geflecht erfasst wird und der Innenleiter mit dem Stiftkontakt fluchtet. Ziehen Sie die Klemme fest, um das Geflecht um den Steckerkörper zu sichern, und stellen Sie sicher, dass der Mittelleiter festen Kontakt mit dem Stift hat. Nach der Montage rasten Sie die BNC-Bajonettkupplung durch Drücken und Drehen in die passende Buchse ein, bis sie einrastet, um eine stabile Verbindung zu gewährleisten.

Empfehlungen

Für optimale Signalleistung verwenden Sie auf RG59-Kabel abgestimmte Stecker und vermeiden Sie übermäßiges Biegen oder wiederholtes Zusammenstecken an derselben Stelle. Überprüfen Sie Leiter und Geflecht auf sauberen, festen Kontakt vor der endgültigen Installation und stellen Sie sicher, dass die Bajonettkupplung vollständig eingerastet ist, um intermittierende Verbindungen in Überwachungs- und Rundfunkanwendungen zu vermeiden.
